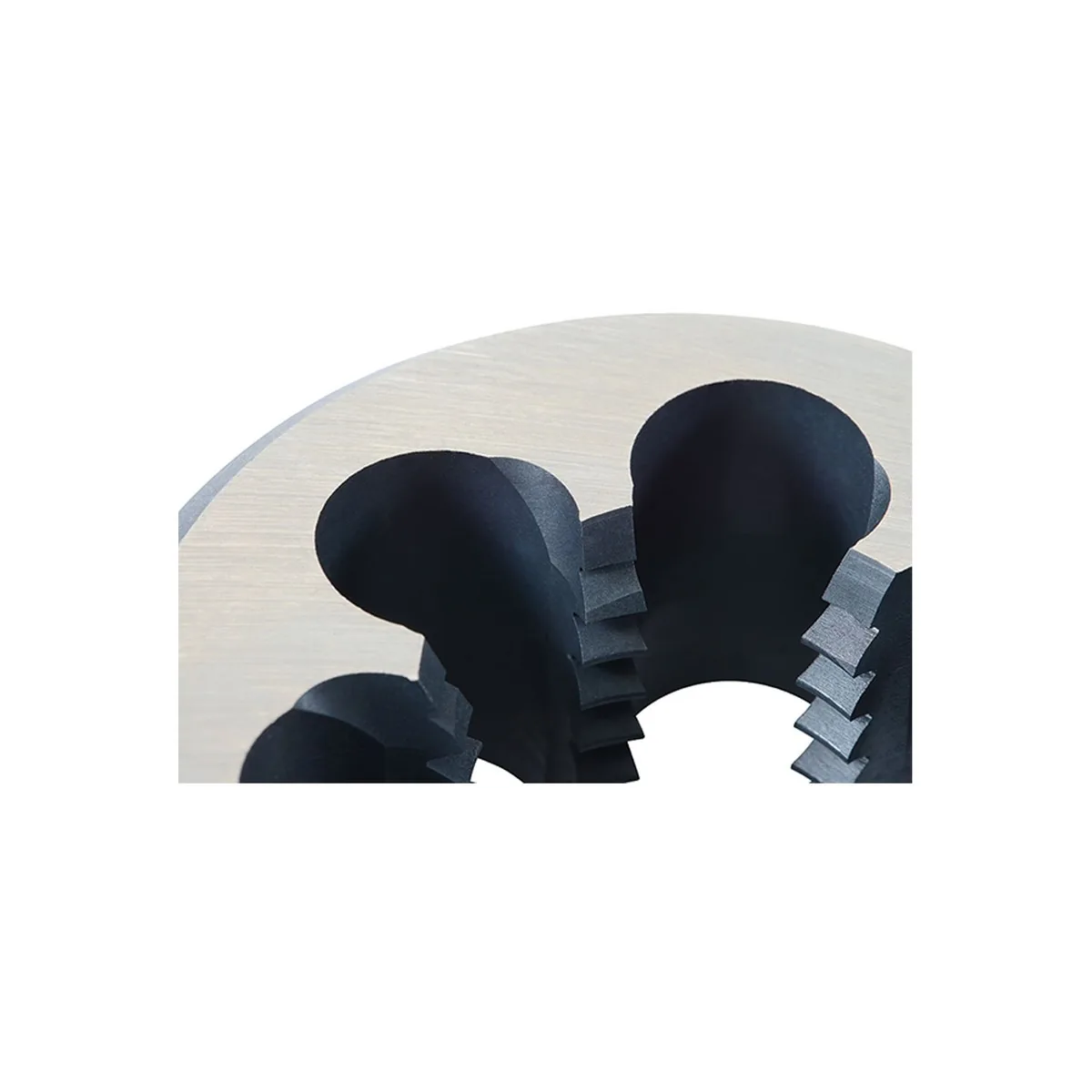

Bàn ren tròn VÖLKEL DIN 223 HSSE VAP, ren hệ mét bước mịn M4 – M24

★ 0.0 (0 đánh giá)

Đã bán: 0

Nhập khẩu từ: CHLB Đức

Xuất xứ: CHLB Đức

Bàn ren tròn VÖLKEL DIN 223 HSSE VAP. Dòng này gồm 61 cỡ, ren hệ mét bước mịn M4 – M24. Chuẩn DIN 223 (DIN EN 22568). Vật liệu HSSE. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Bàn ren tròn lắp vào giá giữ hoặc tay quay, dùng cắt và sửa ren ngoài. Mỗi mã giao một chiếc.

SKU: 568xx

Có 61 biến thể

1.305.000,0 đ - 6.022.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Bàn ren tròn VÖLKEL DIN 223 HSSE VAP là dòng bàn ren tròn của hãng VÖLKEL, Đức. Dòng này cắt và sửa ren ngoài ren hệ mét bước mịn, cỡ M4 – M24. Họ này gồm 61 mã, mã hãng từ 56806 đến 56880, mỗi mã một cỡ ren. Bàn ren tròn lắp vào tay quay bàn ren hoặc giá giữ, giữ vuông góc với trục phôi khi cắt. Mỗi mã ghi đường kính ngoài để chọn tay quay, và đường kính phôi khuyến nghị để tiện phôi. Dụng cụ làm theo chuẩn DIN 223 (DIN EN 22568), vật liệu HSSE, lớp phủ VAP. Cấp dung sai ren: 6g. Bảng mã ở cuối bài ghi đủ cỡ ren và mã hãng của từng bàn ren. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Sai bước ren thì ren hỏng ngay từ vòng đầu.

Phôi phải tiện đúng đường kính và vát mép đầu phôi để bàn ren ăn vào thẳng. Mỗi mã giao một chiếc, kèm mã EAN của hãng khi hãng có công bố. Dòng này dùng trong bảo trì, cơ khí chế tạo, làm khuôn gá và gia công loạt nhỏ. Thông số trong bảng lấy theo dữ liệu hãng công bố cho từng mã. Bàn ren tròn chọn theo ký hiệu ren của ren cần làm, không chọn theo con vít sẽ lắp sau.

Bàn ren tròn VÖLKEL DIN 223 HSSE VAP, ren hệ mét bước mịn

Tính năng và ứng dụng

Bàn ren tròn cắt mới hoặc sửa ren ngoài trên bu lông, vít cấy, trục. Chọn theo ký hiệu ren của ren cần làm, không chọn theo con vít sẽ lắp sau.

Cách làm: tiện phôi đúng đường kính, vát mép đầu phôi. Kẹp bàn ren vào giá giữ, bôi dầu cắt. Giữ bàn ren vuông với trục phôi, xoay đều tay và thỉnh thoảng quay ngược để bẻ phoi.

Dùng kèm với

Bàn ren tròn lắp vào tay quay bàn ren VÖLKEL có lỗ khớp đường kính ngoài ghi trong bảng mã.

Cách chọn

Đọc ký hiệu ren, bước ren và cấp dung sai trên bản vẽ, rồi chọn mã cùng cỡ trong bảng.

Cỡ ren	Đường kính phôi	Đường kính ngoài	Mã
M 4 x 0.5	3,93 mm	20 mm	56806
M 5 x 0.5	4,93 mm	20 mm	56808
M 6 x 0.5	5,93 mm	20 mm	56811
M 6 x 0.75	5,9 mm	20 mm	56812
M 7 x 0.75	6,9 mm	25 mm	56814
M 8 x 0.5	7,93 mm	25 mm	56815
M 8 x 0.75	7,9 mm	25 mm	56816
M 8 x 1.0	7,83 mm	25 mm	56817
M 9 x 0.5	8,93 mm	25 mm	56818
M 9 x 0.75	8,9 mm	25 mm	56819
M 9 x 1.0	8,88 mm	25 mm	56820
M 10 x 0.5	9,93 mm	30 mm	56821
M 10 x 0.75	9,9 mm	30 mm	56822
M 10 x 1.0	9,88 mm	30 mm	56823
M 10 x 1.25	9,86 mm	30 mm	56824
M 11 x 1.0	10,88 mm	30 mm	56825
M 11 x 1.25	10,87 mm	30 mm	56826
M 12 x 0.5	11,93 mm	38 mm	56827
M 12 x 0.75	11,9 mm	38 mm	56828
M 12 x 1.0	11,88 mm	38 mm	56829
M 12 x 1.25	11,86 mm	38 mm	56830
M 12 x 1.5	11,85 mm	38 mm	56831
M 14 x 0.5	13,93 mm	38 mm	56836
M 14 x 0.75	13,9 mm	38 mm	56837
M 14 x 1.0	13,88 mm	38 mm	56838
M 14 x 1.25	13,86 mm	38 mm	56839
M 14 x 1.5	13,85 mm	38 mm	56840
M 15 x 0.75	14,9 mm	38 mm	56841
M 15 x 1.0	14,88 mm	38 mm	56842
M 15 x 1.5	14,85 mm	38 mm	56843
M 16 x 0.5	15,93 mm	45 mm	56844
M 16 x 0.75	15,9 mm	45 mm	56845
M 16 x 1.0	15,88 mm	45 mm	56846
M 16 x 1.25	15,86 mm	45 mm	56847
M 16 x 1.5	15,85 mm	45 mm	56848
M 17 x 1.0	16,88 mm	45 mm	56849
M 17 x 1.5	16,85 mm	45 mm	56850
M 18 x 0.5	17,93 mm	45 mm	56851
M 18 x 0.75	17,9 mm	45 mm	56852
M 18 x 1.0	17,88 mm	45 mm	56853
M 18 x 1.25	17,86 mm	45 mm	56854
M 18 x 1.5	17,85 mm	45 mm	56855
M 18 x 2.0	17,82 mm	45 mm	56856
M 20 x 0.5	19,93 mm	45 mm	56859
M 20 x 0.75	19,9 mm	45 mm	56860
M 20 x 1.0	19,88 mm	45 mm	56861
M 20 x 1.25	19,86 mm	45 mm	56862
M 20 x 1.5	19,85 mm	45 mm	56863
M 20 x 2.0	18,82 mm	45 mm	56864
M 22 x 0.5	21,93 mm	55 mm	56867
M 22 x 0.75	21,9 mm	55 mm	56868
M 22 x 1.0	21,88 mm	55 mm	56869
M 22 x 1.25	21,86 mm	55 mm	56870
M 22 x 1.5	21,85 mm	55 mm	56871
M 22 x 2.0	21,82 mm	55 mm	56872
M 24 x 0.5	23,93 mm	55 mm	56875
M 24 x 0.75	23,9 mm	55 mm	56876
M 24 x 1.0	23,88 mm	55 mm	56877
M 24 x 1.25	23,86 mm	55 mm	56878
M 24 x 1.5	23,85 mm	55 mm	56879
M 24 x 2.0	23,82 mm	55 mm	56880

Thuyết minh kỹ thuật

Bàn ren tròn cắt và sửa ren ngoài
Ren hệ mét bước mịn
Gia công ren trên bu lông, vít cấy, trục
Lắp vào tay quay bàn ren hoặc giá giữ
Giữ vuông góc với trục phôi khi cắt
Phôi cần tiện đúng đường kính, vát mép đầu
Khuyến nghị bôi dầu cắt khi gia công
Quay ngược định kỳ để bẻ phoi
Ứng dụng: bảo trì, cơ khí chế tạo
Ứng dụng: làm khuôn gá, gia công loạt nhỏ
Quy cách giao hàng: 1 chiếc/mã

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Cấp dung sai ren	Kiểu ren	Lớp phủ	Size ren	Tiêu chuẩn DIN hoặc ISO	Vật liệu	Đường kính	Đường kính phôi
⋮⋮	56806	1.305.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 4 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø20mm	3.93mm
⋮⋮	56808	1.305.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 5 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø20mm	4.93mm
⋮⋮	56811	1.305.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 6 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø20mm	5.93mm
⋮⋮	56812	1.305.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 6 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø20mm	5.9mm
⋮⋮	56814	1.596.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 7 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø25mm	6.9mm
⋮⋮	56815	1.596.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 8 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø25mm	7.93mm
⋮⋮	56816	1.596.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 8 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø25mm	7.9mm
⋮⋮	56817	1.596.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 8 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø25mm	7.83mm
⋮⋮	56818	1.970.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 9 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø25mm	8.93mm
⋮⋮	56819	1.970.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 9 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø25mm	8.9mm
⋮⋮	56820	1.970.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 9 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø25mm	8.88mm
⋮⋮	56821	1.970.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 10 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø30mm	9.93mm
⋮⋮	56822	1.970.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 10 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø30mm	9.9mm
⋮⋮	56823	1.970.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 10 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø30mm	9.88mm
⋮⋮	56824	1.970.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M10x1.25	DIN 223 (DIN EN 22568)	HSSE	Ø30mm	9.86mm
⋮⋮	56825	2.395.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 11 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø30mm	10.88mm
⋮⋮	56826	2.395.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 11 x 1.25	DIN 223 (DIN EN 22568)	HSSE	Ø30mm	10.87mm
⋮⋮	56827	2.395.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 12 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	11.93mm
⋮⋮	56828	2.395.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 12 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	11.9mm
⋮⋮	56829	2.395.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 12 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	11.88mm
⋮⋮	56830	2.395.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M12x1.25	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	11.86mm
⋮⋮	56831	2.395.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M12x1.5	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	11.85mm
⋮⋮	56836	2.417.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 14 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	13.93mm
⋮⋮	56837	2.417.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 14 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	13.9mm
⋮⋮	56838	2.417.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 14 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	13.88mm
⋮⋮	56839	2.417.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M14x1.25	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	13.86mm
⋮⋮	56840	2.417.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M14x1.5	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	13.85mm
⋮⋮	56841	3.534.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 15 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	14.9mm
⋮⋮	56842	3.534.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 15 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	14.88mm
⋮⋮	56843	3.534.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 15 x 1.5	DIN 223 (DIN EN 22568)	HSSE	Ø38mm	14.85mm
⋮⋮	56844	3.534.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 16 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	15.93mm
⋮⋮	56845	3.534.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 16 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	15.9mm
⋮⋮	56846	3.534.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 16 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	15.88mm
⋮⋮	56847	3.534.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 16 x 1.25	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	15.86mm
⋮⋮	56848	3.534.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M16x1.5	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	15.85mm
⋮⋮	56849	3.566.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 17 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	16.88mm
⋮⋮	56850	3.566.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 17 x 1.5	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	16.85mm
⋮⋮	56851	3.566.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 18 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	17.93mm
⋮⋮	56852	3.566.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 18 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	17.9mm
⋮⋮	56853	3.566.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 18 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	17.88mm
⋮⋮	56854	3.566.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 18 x 1.25	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	17.86mm
⋮⋮	56855	3.566.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M18x1.5	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	17.85mm
⋮⋮	56856	3.566.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 18 x 2.0	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	17.82mm
⋮⋮	56859	3.648.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 20 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	19.93mm
⋮⋮	56860	3.648.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 20 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	19.9mm
⋮⋮	56861	3.648.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 20 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	19.88mm
⋮⋮	56862	3.648.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 20 x 1.25	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	19.86mm
⋮⋮	56863	3.648.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M20x1.5	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	19.85mm
⋮⋮	56864	3.648.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 20 x 2.0	DIN 223 (DIN EN 22568)	HSSE	Ø45mm	18.82mm
⋮⋮	56867	5.476.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 22 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	21.93mm
⋮⋮	56868	5.476.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 22 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	21.9mm
⋮⋮	56869	5.476.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 22 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	21.88mm
⋮⋮	56870	5.476.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 22 x 1.25	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	21.86mm
⋮⋮	56871	5.476.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M22x1.5	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	21.85mm
⋮⋮	56872	5.476.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 22 x 2.0	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	21.82mm
⋮⋮	56875	6.022.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 24 x 0.5	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	23.93mm
⋮⋮	56876	6.022.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 24 x 0.75	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	23.9mm
⋮⋮	56877	6.022.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 24 x 1.0	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	23.88mm
⋮⋮	56878	6.022.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 24 x 1.25	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	23.86mm
⋮⋮	56879	6.022.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M24x1.5	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	23.85mm
⋮⋮	56880	6.022.000,0 đ	6G	Hệ mét bước mịn, phải	VAP	M 24 x 2.0	DIN 223 (DIN EN 22568)	HSSE	Ø55mm	23.82mm
