Mũi taro tay STI VÖLKEL ISO 529 HSS-G, nhiều hệ ren

★ 0.0 (0 đánh giá)

Đã bán: 0

Nhập khẩu từ: CHLB Đức

Xuất xứ: CHLB Đức

Mũi taro tay STI VÖLKEL ISO 529 HSS-G. Dòng này gồm 51 cỡ, nhiều hệ ren. Chuẩn ISO 529. Vật liệu HSS-G. Theo hãng, dòng này dùng được cho cả lỗ suốt lẫn lỗ mù. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Bảng mã ghi lỗ khoan mồi, dài tổng, chiều dài ren và chuôi từng mã.

SKU: ---

Có 51 biến thể

1.112.000,0 đ - 44.712.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Mũi taro tay STI VÖLKEL ISO 529 HSS-G là dòng mũi taro tay của hãng VÖLKEL, Đức. Dòng này tạo ren trong cho ren UN, ren UNC, ren UNF, ren hệ mét, ren ống G (BSP). Họ này gồm 51 mã, mã hãng từ 03049 đến 03318, mỗi mã một cỡ ren. Taro tay xoay bằng tay quay taro, hợp việc làm ren lẻ, sửa chữa và bảo trì. Taro tay xoay bằng tay quay taro, hợp việc làm ren lẻ, sửa chữa và bảo trì tại xưởng. Ren STI là lỗ ren lớn hơn ren thường cùng cỡ, dùng để lắp ren cấy dạng lò xo dây V-COIL. Theo hãng, dòng này dùng được cho cả lỗ suốt lẫn lỗ mù. Dụng cụ làm theo chuẩn ISO 529, vật liệu HSS-G. Cấp dung sai ren: 3B, ISO1 (4H).

Bảng mã ở cuối bài ghi đủ cỡ ren, lỗ khoan mồi, chiều dài tổng, chiều dài ren và chuôi của từng mã. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Sai bước ren thì ren hỏng ngay từ vòng đầu. Lỗ khoan mồi quá nhỏ làm mũi taro bó và dễ gãy. Lỗ quá lớn thì ren cạn, mối ghép yếu. Vì vậy hãy khoan lỗ mồi theo đúng số của mã đã chọn, rồi vát mép miệng lỗ trước khi taro. Mỗi mã giao một chiếc, kèm mã EAN của hãng khi hãng có công bố. Dòng này dùng trong bảo trì, cơ khí chế tạo, làm khuôn gá và gia công loạt nhỏ. Thông số trong bảng lấy theo dữ liệu hãng công bố cho từng mã.

Mũi taro tay STI VÖLKEL ISO 529 HSS-G, nhiều hệ ren

Tính năng và ứng dụng

Khoan lỗ mồi đúng đường kính ghi trong bảng mã, rồi vát mép miệng lỗ. Bôi dầu cắt hợp với vật liệu chi tiết. Giữ mũi taro thẳng trục với lỗ ngay từ vòng đầu.

Xoay tay quay đều tay, cứ một hai vòng thì quay ngược một chút để bẻ phoi. Thấy nặng tay thì dừng, rút mũi ra làm sạch phoi rồi mới cắt tiếp.

Taro xong thì làm sạch phoi trong lỗ và kiểm ren bằng dưỡng hoặc vít mẫu trước khi lắp.

Dùng kèm với

Taro tay lắp vào tay quay taro VÖLKEL có lỗ kẹp vừa chuôi vuông ghi trong bảng mã.

Lỗ ren làm xong kiểm bằng dưỡng kiểm ren trong VÖLKEL cùng hệ ren và cấp dung sai.

Lỗ ren STI làm xong thì lắp ren cấy V-COIL cùng cỡ bằng tay cấy ren.

Cách chọn

Đọc ký hiệu ren, bước ren và cấp dung sai trên bản vẽ, rồi chọn mã cùng cỡ trong bảng. Khoan lỗ mồi theo cột lỗ khoan mồi của mã đó.

Cỡ ren	Dung sai	Lỗ khoan mồi	Dài tổng	Chiều dài ren	Chuôi	Chuôi vuông	Mã
UN 1.1/8 x 8	3B	28,75 mm	151 mm	51 mm	22,4 mm	18 mm	03191
UN 1.1/4 x 8	3B	31,75 mm	162 mm	57 mm	25 mm	20 mm	03192
UN 1.3/8 x 8	3B	35 mm	170 mm	60 mm	28 mm	22,4 mm	03193
UN 1.1/2 x 8	3B	38 mm	170 mm	60 mm	28 mm	22,4 mm	03194
UN 1.5/8 x 8	3B	41,5 mm	187 mm	67 mm	31,5 mm	25 mm	03195
UN 1.3/4 x 8	3B	44,5 mm	187 mm	67 mm	31,5 mm	25 mm	03196
UN 1.7/8 x 8	3B	47,75 mm	200 mm	70 mm	35,5 mm	28 mm	03197
UN 2" x 8	3B	50,9 mm	200 mm	70 mm	35,5 mm	28 mm	03198
UNC 1.1/8 x 7	3B	29,5 mm	151 mm	51 mm	22,4 mm	18 mm	03117
UNC 1.1/4 x 7	3B	33 mm	162 mm	57 mm	25 mm	20 mm	03118
UNC 1.3/8 x 6	3B	36 mm	170 mm	60 mm	28 mm	22,4 mm	03119
UNC 1.1/2 x 6	3B	39,5 mm	187 mm	67 mm	31,5 mm	25 mm	03120
UNF 1.1/8 x 12	3B	29 mm	137 mm	37 mm	22,4 mm	18 mm	03166
UNF 1.1/4 x 12	3B	32,5 mm	144 mm	39 mm	25 mm	20 mm	03167
UNF 1.3/8 x 12	3B	35,5 mm	150 mm	39 mm	28 mm	22,4 mm	03168
UNF 1.1/2 x 12	3B	38,5 mm	150 mm	39 mm	28 mm	22,4 mm	03169
M 26 x 1.5	ISO1 (4H)	26,5 mm	127 mm	37 mm	20 mm	16 mm	03049
M 27 x 1.5	ISO1 (4H)	27,5 mm	127 mm	37 mm	20 mm	16 mm	03052
M 27 x 2.0	ISO1 (4H)	27,5 mm	127 mm	37 mm	20 mm	16 mm	03051
M 27 x 3.0	ISO1 (4H)	27,75 mm	151 mm	51 mm	22,4 mm	18 mm	03050
M 28 x 1.5	ISO1 (4H)	28,5 mm	127 mm	37 mm	20 mm	16 mm	03053
M 30 x 1.5	ISO1 (4H)	30,5 mm	137 mm	37 mm	22,4 mm	18 mm	03056
M 30 x 2.0	ISO1 (4H)	30,5 mm	137 mm	37 mm	22,4 mm	18 mm	03055
M 30 x 3.5	ISO1 (4H)	31 mm	162 mm	57 mm	25 mm	20 mm	03054
M 33 x 2.0	ISO1 (4H)	33,5 mm	144 mm	37 mm	25 mm	20 mm	03058
M 33 x 3.5	ISO1 (4H)	34 mm	162 mm	57 mm	25 mm	20 mm	03057
M 36 x 1.5	ISO1 (4H)	36,5 mm	150 mm	39 mm	28 mm	22,4 mm	03063
M 36 x 2.0	ISO1 (4H)	36,5 mm	150 mm	39 mm	28 mm	22,4 mm	03062
M 36 x 3.0	ISO1 (4H)	37 mm	170 mm	60 mm	28 mm	22,4 mm	03061
M 36 x 4.0	ISO1 (4H)	37 mm	170 mm	60 mm	28 mm	22,4 mm	03060
M 39 x 3.0		—	—	—	—	—	03065
M 39 x 4.0		—	—	—	—	—	03064
M 40 x 3.0		—	—	—	—	—	03066
M 42 x 3.0		—	—	—	—	—	03068
M 42 x 4.5		—	—	—	—	—	03067
M 45 x 3.0		—	—	—	—	—	03070
M 45 x 4.5		—	—	—	—	—	03069
M 48 x 3.0		—	—	—	—	—	03072
M 48 x 4.0		—	—	—	—	—	03076
M 48 x 5.0		—	—	—	—	—	03071
M 50 x 3.0		—	—	—	—	—	03073
M 52 x 3.0		—	—	—	—	—	03075
M 52 x 5.0		—	—	—	—	—	03074
G (BSP) 1/8 x 28		10 mm	59 mm	15 mm	8 mm	6,3 mm	03311
G (BSP) 1/4 x 19		13,6 mm	67 mm	19 mm	11,2 mm	9 mm	03312
G (BSP) 3/8 x 19		17,1 mm	75 mm	21 mm	14 mm	11,2 mm	03313
G (BSP) 1/2 x 14		21,5 mm	87 mm	26 mm	16 mm	12,5 mm	03314
G (BSP) 5/8 x 14		23,4 mm	91 mm	26 mm	18 mm	14 mm	03315
G (BSP) 3/4 x 14		27 mm	96 mm	28 mm	20 mm	16 mm	03316
G (BSP) 7/8 x 14		30,6 mm	102 mm	29 mm	22,4 mm	18 mm	03318
G (BSP) 1" x 11		33,7 mm	109 mm	33 mm	25 mm	20 mm	03317

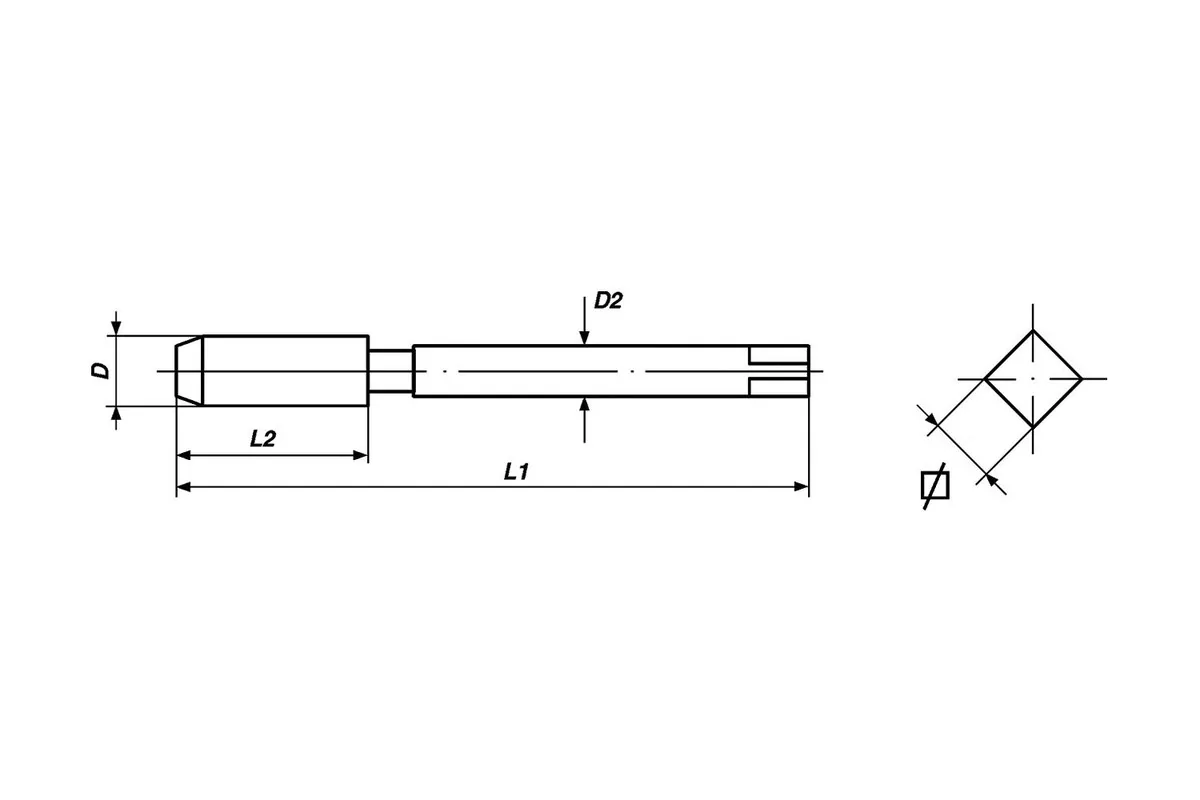

Thuyết minh kỹ thuật

Loại ren	Unified thread
Tiêu chuẩn	ISO 529
Vật liệu	HSS-G
Tolerance	3B
Kích thước	UN 1.1/8 x 8
Overall length (L1)	151 mm
Thread length (L2)	51 mm
Core hole diameter (D1)	28.75 mm
Shank diameter (D2)	22.4 mm
Diameter (B)	1.1/4 mm
Drive connector	18.0 mm
EAN	4022835031918
Mã hàng	03191
Type of flute	straight fluted
Phạm vi ứng dụng	for through and blind holes
Chuẩn ren	ANSI B 1.1

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Chiều dài lưỡi	Chuôi vuông	Cấp dung sai ren	Dài tổng	Kiểu ren	Size ren	Tiêu chuẩn DIN hoặc ISO	Vật liệu	Đường kính chuôi	Đường kính lỗ khoan (mm)	Ứng dụng
⋮⋮	03191	5.616.000,0 đ	51mm	18mm	3B	151mm	Ren UN, ren phải	UN 1.1/8 x 8	ISO 529	HSS G	22.4mm	28,75 mm	Lỗ suốt và lỗ mù
⋮⋮	03192	6.739.000,0 đ	57mm	20mm	3B	162mm	Ren UN, ren phải	UN 1.1/4 x 8	ISO 529	HSS G	25mm	31,75 mm	Lỗ suốt và lỗ mù
⋮⋮	03193	8.059.000,0 đ	60mm	22.4mm	3B	170mm	Ren UN, ren phải	UN 1.3/8 x 8	ISO 529	HSS G	28mm	35 mm	Lỗ suốt và lỗ mù
⋮⋮	03194	10.791.000,0 đ	60mm	22.4mm	3B	170mm	Ren UN, ren phải	UN 1.1/2 x 8	ISO 529	HSS G	28mm	38 mm	Lỗ suốt và lỗ mù
⋮⋮	03195	11.277.000,0 đ	67mm	25mm	3B	187mm	Ren UN, ren phải	UN 1.5/8 x 8	ISO 529	HSS G	31.5mm	41,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03196	16.401.000,0 đ	67mm	25mm	3B	187mm	Ren UN, ren phải	UN 1.3/4 x 8	ISO 529	HSS G	31.5mm	44,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03197	16.401.000,0 đ	70mm	28mm	3B	200mm	Ren UN, ren phải	UN 1.7/8 x 8	ISO 529	HSS G	35.5mm	47,75 mm	Lỗ suốt và lỗ mù
⋮⋮	03198	32.711.000,0 đ	70mm	28mm	3B	200mm	Ren UN, ren phải	UN 2" x 8	ISO 529	HSS G	35.5mm	50,9 mm	Lỗ suốt và lỗ mù
⋮⋮	03117	6.571.000,0 đ	51mm	18mm	3B	151mm	Ren UNC, ren phải	UNC 1.1/8 x 7	ISO 529	HSS G	22.4mm	29,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03118	7.754.000,0 đ	57mm	20mm	3B	162mm	Ren UNC, ren phải	UNC 1.1/4 x 7	ISO 529	HSS G	25mm	33 mm	Lỗ suốt và lỗ mù
⋮⋮	03119	8.850.000,0 đ	60mm	22.4mm	3B	170mm	Ren UNC, ren phải	UNC 1.3/8 x 6	ISO 529	HSS G	28mm	36 mm	Lỗ suốt và lỗ mù
⋮⋮	03120	10.791.000,0 đ	67mm	25mm	3B	187mm	Ren UNC, ren phải	UNC 1.1/2 x 6	ISO 529	HSS G	31.5mm	39,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03166	5.616.000,0 đ	37mm	18mm	3B	137mm	Ren UNF, ren phải	UNF 1.1/8 x 12	ISO 529	HSS G	22.4mm	29 mm	Lỗ suốt và lỗ mù
⋮⋮	03167	7.802.000,0 đ	39mm	20mm	3B	144mm	Ren UNF, ren phải	UNF 1.1/4 x 12	ISO 529	HSS G	25mm	32,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03168	8.850.000,0 đ	39mm	22.4mm	3B	150mm	Ren UNF, ren phải	UNF 1.3/8 x 12	ISO 529	HSS G	28mm	35,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03169	10.791.000,0 đ	39mm	22.4mm	3B	150mm	Ren UNF, ren phải	UNF 1.1/2 x 12	ISO 529	HSS G	28mm	38,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03049	5.955.000,0 đ	37mm	16mm	ISO1 (4H)	127mm	Ren hệ mét, ren phải	M26x1.5	ISO 529	HSS G	20mm	26,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03052	5.955.000,0 đ	37mm	16mm	ISO1 (4H)	127mm	Ren hệ mét, ren phải	M27x1.5	ISO 529	HSS G	20mm	27,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03051	5.955.000,0 đ	37mm	16mm	ISO1 (4H)	127mm	Ren hệ mét, ren phải	M 27 x 2.0	ISO 529	HSS G	20mm	27,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03050	5.955.000,0 đ	51mm	18mm	ISO1 (4H)	151mm	Ren hệ mét, ren phải	M 27 x 3.0	ISO 529	HSS G	22.4mm	27,75 mm	Lỗ suốt và lỗ mù
⋮⋮	03053	5.955.000,0 đ	37mm	16mm	ISO1 (4H)	127mm	Ren hệ mét, ren phải	M28x1.5	ISO 529	HSS G	20mm	28,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03056	8.212.000,0 đ	37mm	18mm	ISO1 (4H)	137mm	Ren hệ mét, ren phải	M30x1.5	ISO 529	HSS G	22.4mm	30,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03055	8.212.000,0 đ	37mm	18mm	ISO1 (4H)	137mm	Ren hệ mét, ren phải	M 30 x 2.0	ISO 529	HSS G	22.4mm	30,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03054	8.212.000,0 đ	57mm	20mm	ISO1 (4H)	162mm	Ren hệ mét, ren phải	M 30 x 3.5	ISO 529	HSS G	25mm	31 mm	Lỗ suốt và lỗ mù
⋮⋮	03058	8.897.000,0 đ	37mm	20mm	ISO1 (4H)	144mm	Ren hệ mét, ren phải	M 33 x 2.0	ISO 529	HSS G	25mm	33,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03057	8.897.000,0 đ	57mm	20mm	ISO1 (4H)	162mm	Ren hệ mét, ren phải	M 33 x 3.5	ISO 529	HSS G	25mm	34 mm	Lỗ suốt và lỗ mù
⋮⋮	03063	10.130.000,0 đ	39mm	22.4mm	ISO1 (4H)	150mm	Ren hệ mét, ren phải	M36x1.5	ISO 529	HSS G	28mm	36,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03062	10.130.000,0 đ	39mm	22.4mm	ISO1 (4H)	150mm	Ren hệ mét, ren phải	M 36 x 2.0	ISO 529	HSS G	28mm	36,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03061	10.130.000,0 đ	60mm	22.4mm	ISO1 (4H)	170mm	Ren hệ mét, ren phải	M 36 x 3.0	ISO 529	HSS G	28mm	37 mm	Lỗ suốt và lỗ mù
⋮⋮	03060	10.130.000,0 đ	60mm	22.4mm	ISO1 (4H)	170mm	Ren hệ mét, ren phải	M 36 x 4.0	ISO 529	HSS G	28mm	37 mm	Lỗ suốt và lỗ mù
⋮⋮	03065	11.811.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 39 x 3.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03064	17.565.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 39 x 4.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03066	11.811.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 40 x 3.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03068	14.783.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 42 x 3.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03067	24.821.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 42 x 4.5	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03070	16.880.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 45 x 3.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03069	24.821.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 45 x 4.5	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03072	19.345.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 48 x 3.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03076	30.750.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 48 x 4.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03071	30.750.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 48 x 5.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03073	21.168.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 50 x 3.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03075	31.644.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 52 x 3.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03074	44.712.000,0 đ	-	-	-	-	Ren hệ mét, ren phải	M 52 x 5.0	ISO 529	HSS G	-	-	Lỗ suốt và lỗ mù
⋮⋮	03311	1.112.000,0 đ	15mm	6.3mm	-	59mm	Ren ống G (BSP), ren phải	G (BSP) 1/8 x 28	ISO 529	HSS G	8mm	10 mm	Lỗ suốt và lỗ mù
⋮⋮	03312	1.402.000,0 đ	19mm	9mm	-	67mm	Ren ống G (BSP), ren phải	G (BSP) 1/4 x 19	ISO 529	HSS G	11.2mm	13,6 mm	Lỗ suốt và lỗ mù
⋮⋮	03313	1.842.000,0 đ	21mm	11.2mm	-	75mm	Ren ống G (BSP), ren phải	G (BSP) 3/8 x 19	ISO 529	HSS G	14mm	17,1 mm	Lỗ suốt và lỗ mù
⋮⋮	03314	3.011.000,0 đ	26mm	12.5mm	-	87mm	Ren ống G (BSP), ren phải	G (BSP) 1/2 x 14	ISO 529	HSS G	16mm	21,5 mm	Lỗ suốt và lỗ mù
⋮⋮	03315	4.402.000,0 đ	26mm	14mm	-	91mm	Ren ống G (BSP), ren phải	G (BSP) 5/8 x 14	ISO 529	HSS G	18mm	23,4 mm	Lỗ suốt và lỗ mù
⋮⋮	03316	4.402.000,0 đ	28mm	16mm	-	96mm	Ren ống G (BSP), ren phải	G (BSP) 3/4 x 14	ISO 529	HSS G	20mm	27 mm	Lỗ suốt và lỗ mù
⋮⋮	03318	7.026.000,0 đ	29mm	18mm	-	102mm	Ren ống G (BSP), ren phải	G (BSP) 7/8 x 14	ISO 529	HSS G	22.4mm	30,6 mm	Lỗ suốt và lỗ mù
⋮⋮	03317	7.026.000,0 đ	33mm	20mm	-	109mm	Ren ống G (BSP), ren phải	G (BSP) 1" x 11	ISO 529	HSS G	25mm	33,7 mm	Lỗ suốt và lỗ mù

Phụ kiện tùy chọn

	SKU	Hình	Giá VNĐ	Tên sản phẩm & mô tả ngắn
	08741		959.000,0	Dụng cụ cấy ren V-COIL UN 1.1/8 x 8, chuôi vuông 1/2" Lắp ren cấy V-COIL cỡ UN 1.1/8 x 8 vào lỗ đã taro bằng trục ren có chuôi vuông 1/2 inch. Dụng cụ dẫn động qua tay vặn, cần siết cóc hoặc máy, giúp xoay ren cấy vào đúng vị trí. Chế tạo theo tiêu chuẩn nhà sản xuất, đóng gói 1 chiếc, dùng cho sửa chữa và phục…
	04731		14.353.000,0	Bộ sửa ren, UN 1.1/8 x 8 - 1,5D Bộ sửa ren, UN 1.1/8 x 8 - 1,5D VÖLKEL, mã 04731, phù hợp cho sửa ren và lắp ren cấy.
