Bộ sửa ren VÖLKEL cho ren bugi M14x1,25, HexTap SP, 9,5 – 11,2 – 12,7 – 17,5 mm

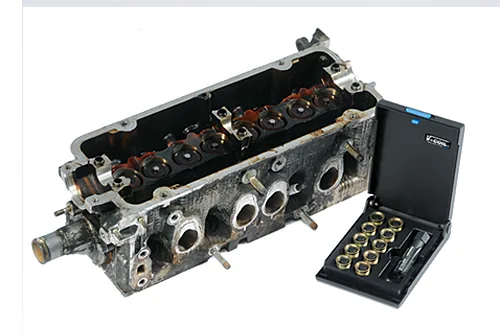

Bộ sửa ren mã 19113 dùng để phục hồi đế ren bugi M14x1,25 bị hỏng. Áp dụng quy trình sửa ren V-COIL cho đế ren này. Dùng khi ren trong cần được tái tạo chứ không chỉ làm sạch. Bộ áp dụng cho ren bugi HexTap SP với các ren cấy kích thước 9,5, 11,2, 12,7 và 17,5mm. Thành phần chính gồm mũi taro HexTap STI mã 19001. Và các loại ren cấy đặc V-COIL loại SP mã 19136, 19137. Cùng mã 19138 và 19139, mỗi loại 4 chiếc. Tất cả được đóng gói trong hộp nhựa. Bộ dùng để sửa chữa tại xưởng và bảo trì chi tiết. Áp dụng cho vỏ máy, nắp đậy, giá đỡ, mặt bích. Và các chi tiết kim loại tương tự. Dùng khi cần giữ nguyên kích thước vít ban đầu.

Quy trình sửa chữa gồm các bước chuẩn bị lỗ. Tiếp theo là taro ren STI, cấy ren và kiểm tra. Các bước được phối hợp đồng bộ với nhau. Nhằm giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau. Việc lựa chọn bộ cần dựa theo ren của chi tiết, bề dày thành còn lại và quy trình lắp đặt yêu cầu. Lợi ích của bộ là cấu trúc dụng cụ luôn gắn với M14x1,25. Điều này hỗ trợ kiểm soát vị trí ren. Và hỗ trợ độ sâu lắp đặt trong các lần sửa chữa bảo dưỡng. Bộ chỉ hiệu quả khi chi tiết hỏng chuẩn bị đúng cách. Cần thay chi tiết nếu độ đồng tâm không đủ. Hoặc dùng phương pháp khác nếu độ bền thành còn lại không đủ.

Bộ sửa ren bugi HexTap SP M14x1,25, 9,5 – 17,5 mm

Tính năng và ứng dụng

Dùng bộ sửa ren bugi này để phục hồi đế ren bugi bị hỏng. Áp dụng khi ren trong bị hỏng cần được tái tạo. Không chỉ đơn thuần là làm sạch. Các điểm quyết định khi chọn là kích thước sửa chữa M14x1.25, chiều dài ren cấy khi có ghi rõ, và các món kèm theo trong bộ.

Ký hiệu ren phải khớp với chi tiết hiện có trước khi bắt đầu quy trình sửa chữa hoặc lắp đặt. Bộ sửa ren cần được chọn theo ren của chi tiết, bề dày thành còn lại, và quy trình lắp đặt yêu cầu. Dùng bản vẽ, chi tiết hiện có, và quy trình sửa chữa yêu cầu làm cơ sở để lựa chọn.

Ứng dụng

• sửa chữa ren trong M14x1.25 bị hỏng bằng quy trình sửa ren V-COIL
• sửa chữa tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu có thể dùng được
• sửa chữa chi tiết trong vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự
• lựa chọn theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu

Lợi ích

• cấu trúc bộ giữ cho quy trình sửa chữa luôn gắn với M14x1.25
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát
• trọng tâm ren bugi hỗ trợ các lần sửa chữa bảo dưỡng cần kiểm soát vị trí ren và độ sâu lắp đặt

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết hỏng chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm không đủ. Hoặc dùng phương pháp sửa khác nếu độ bền thành còn lại không đủ.

Các bước sửa ren

1. Xác định ren bị hỏng và xác nhận bộ đúng kích thước sửa chữa cho M14x1.25.
2. Cố định chi tiết để món chuẩn bị có thể bám theo đúng trục ren ban đầu.
3. Chuẩn bị lỗ bị hỏng bằng bước khoan hoặc làm sạch theo yêu cầu quy trình của bộ sửa ren.

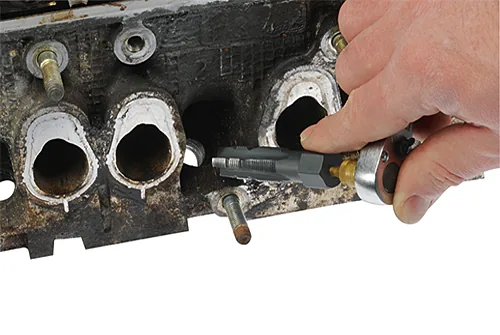

4. Taro ren lỗ cấy STI bằng mũi taro sửa ren đi kèm hoặc được chỉ định.
5. Làm sạch lỗ và loại bỏ phoi trước khi lắp ren cấy.

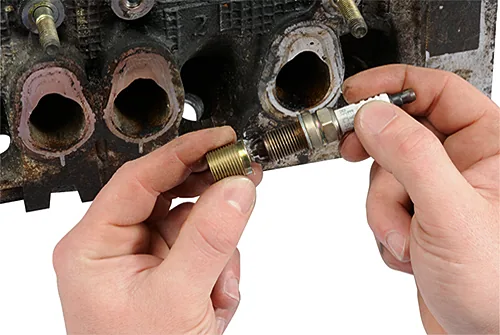

6. Lắp ren cấy bằng tay cấy ren đúng loại cho đến khi đạt vị trí ngồi ren.
7. Bẻ chân ren cấy khi hệ thống ren cấy đã chọn yêu cầu bước này.

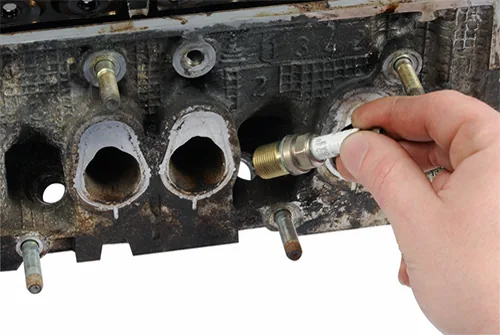

8. Kiểm tra ren đã sửa bằng vít ghép hoặc phương pháp kiểm tra dùng trong quy trình của bạn.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

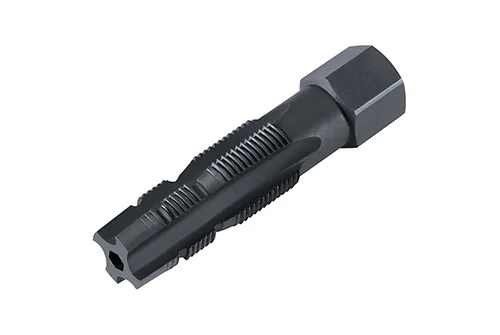

• HexTap STI cho ren bugi M14x1.25 HSS-G - M 16 x 1.25: mã 19001

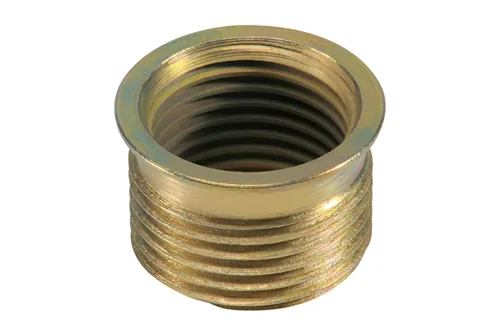

• Ren cấy đặc V-COIL loại SP M 14 x 1.25 - 9.5 mm: mã 19136
• Ren cấy đặc V-COIL loại SP M 14 x 1.25 - 11.2 mm: mã 19137
• Ren cấy đặc V-COIL loại SP M 14 x 1.25 - 12.7 mm: mã 19138
• Ren cấy đặc V-COIL loại SP M 14 x 1.25 - 17.5 mm: mã 19139

Cách chọn

Xác nhận M14x1.25, chiều dài ren cấy và từng món kèm theo trước khi bắt đầu sửa chữa.
