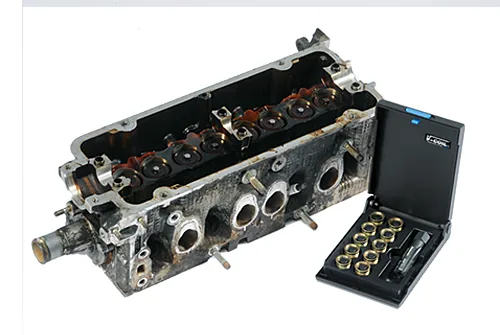

Bộ sửa ren VÖLKEL cho ren bugi M14x1,25, HexTap SP, 17,5mm, bộ 17 chiếc

Bộ sửa ren V-COIL dùng cho ren bugi M14x1,25. Gồm HexTap SP, 17,5mm, mã 19111. Đây là bộ hoàn chỉnh dùng sửa chữa ren trong. Áp dụng khi ren bị hỏng, tuột hoặc mòn. Bộ được thiết kế cho ren hệ mét tiêu chuẩn M14x1,25 theo DIN 13, áp dụng cho ren bugi không cần khoan bỏ. Thành phần chính gồm mũi taro STI HexTap SP. Mũi này cắt trực tiếp ren lỗ cấy vào ren bị hỏng. Kèm theo 16 ren cấy loại S chạy tự do. Ren cấy làm bằng thép không gỉ, chống ăn mòn. Toàn bộ được đựng trong hộp nhựa giúp bảo quản và sắp xếp gọn gàng. Bộ dùng tại xưởng bảo trì, bộ phận lắp ráp và bộ phận dịch vụ. Cũng dùng trong chế tạo máy và gia công kim loại.

Đặc biệt hữu ích khi gia cố ren trong vật liệu độ bền cắt thấp. Ví dụ như hợp kim nhôm và magiê.

Quy trình sửa chữa gồm cắt ren STI, làm sạch, lắp ren cấy và bẻ chân truyền động bằng kìm mũi nhọn. Lợi ích nổi bật là cấu hình đồng bộ giữa mũi taro và ren cấy. Nhờ đó có thể sửa nhiều lần cùng kích thước ren. Không cần thay thế toàn bộ chi tiết. Điều này giúp tiết kiệm thời gian và chi phí sửa chữa. Phù hợp công việc dịch vụ hàng ngày.

Bộ sửa ren bugi HexTap SP M14x1,25, 17,5 mm, 17 chiếc

Tính năng và ứng dụng

Bộ sửa ren V-COIL M 14 x 1.25 là bộ sửa ren hoàn chỉnh dành cho ren trong M bị hỏng, tuột hoặc mòn. Bộ này gồm mũi taro STI HexTap. Và ren cấy chạy tự do loại S. Cả hai cần thiết cho quy trình sửa chữa có kiểm soát. Việc chọn lựa dựa trên ký hiệu ren M 14 x 1.25 và bước chuẩn bị STI tương ứng.

M là ký hiệu ren hệ mét tiêu chuẩn theo DIN 13. Đây là tiêu chuẩn cho các mối ghép vít trong cơ khí chế tạo, sản xuất và bảo trì tại châu Âu. Ren bugi không cần khoan bỏ; mũi HexTap SP cắt trực tiếp ren lỗ cấy STI vào ren bị hỏng.

Ứng dụng

• dùng để sửa chữa ren trong M 14 x 1.25 bị hỏng hoặc mòn
• cho các chi tiết mà ren trong ban đầu không còn đủ lực giữ đáng tin cậy
• để gia cố ren trong các vật liệu có độ bền cắt thấp hơn, như hợp kim nhôm và magiê
• để tạo ra ren trong bền chắc bằng ren cấy Type S chạy tự do
• cho xưởng bảo trì, công việc lắp ráp, bộ phận dịch vụ, chế tạo máy và gia công kim loại
• Quy trình: truyền động thủ công hoặc hỗ trợ tùy theo đầu giữ dụng cụ và cấu hình máy của bạn
• Dùng: cắt ren, taro lại ren và làm sạch ren tùy theo tình trạng ren

Lợi ích

• cấu hình bộ sửa ren hoàn chỉnh cho việc sửa ren trong M 14 x 1.25
• mũi taro STI và tay cấy ren được phối hợp với quy trình sửa chữa bằng ren cấy
• 16 ren cấy đi kèm cho phép sửa nhiều lần cùng một kích thước ren
• Type S là loại chạy tự do, phục hồi ren trong bình thường mà không có hiệu ứng khoá.
• ren cấy thép không gỉ hỗ trợ ren trong chắc chắn và chống ăn mòn
• hữu ích cho công việc dịch vụ khi cần tránh thay thế chi tiết
• hộp nhựa bảo vệ từng chi tiết và giúp sắp xếp xưởng gọn gàng hơn

Giới hạn dùng

• Việc sửa chữa chỉ đáng tin cậy khi thực hiện sạch sẽ. Cần khoan, taro STI và lắp ren cấy đúng độ sâu. Hãy tuân thủ cẩn thận trình tự của bộ. Từ khâu chuẩn bị đến kiểm tra cuối cùng.

Các bước sửa ren

1. Kiểm tra ren trong bị hỏng và xác nhận cấu trúc chi tiết phù hợp để sửa chữa bằng ren cấy.
2. Căn chỉnh chi tiết chắc chắn và đảm bảo trục dụng cụ theo đúng trục ren hiện có.

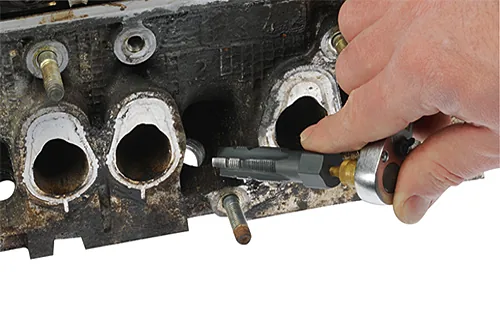

3. Cắt ren lỗ cấy STI trực tiếp vào ren bugi bị hỏng bằng HexTap SP; không cần khoan mở lỗ.
4. Làm sạch kỹ ren lỗ cấy và loại bỏ hết phoi khỏi khu vực sửa chữa.

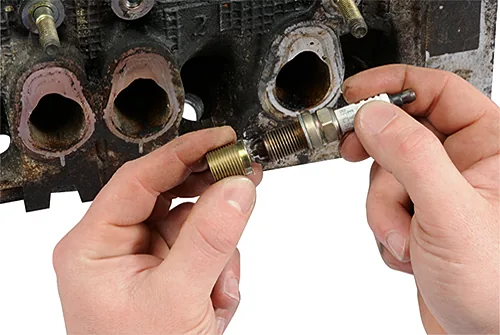

5. Đặt ren cấy vào tay cấy ren và dẫn hướng thẳng vào ren lỗ cấy.
6. Lắp ren cấy theo chuyển động có kiểm soát theo chiều ren cho đến khi đạt vị trí lắp đặt dự kiến; không bao giờ xoay ngược chiều quay.
7. Bẻ chân ren cấy truyền động bằng kìm mũi nhọn, như thông thường đối với kích thước lớn.

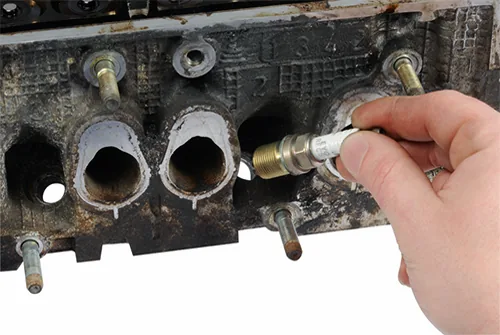

8. Kiểm tra ren đã sửa bằng vít phù hợp hoặc phương pháp kiểm tra thích hợp.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

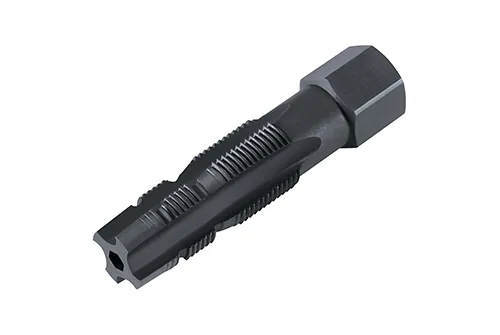

• HexTap STI cho ren bugi M14x1.25 HSS-G - M 16 x 1.25: mã 19001

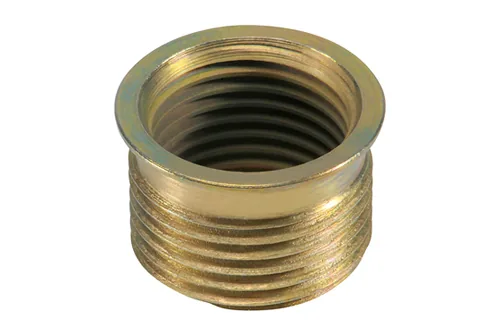

• Ren cấy đặc V-COIL loại SP M 14 x 1.25 - 17.5 mm: mã 19139

Cách chọn

Trước khi bắt đầu sửa chữa, kiểm tra ký hiệu ren. Kiểm tra tình trạng chi tiết và bề dày thành. Kiểm tra độ sâu lắp đặt khả dụng. Việc căn chỉnh ổn định rất quan trọng để ren cấy định vị đúng trong ren STI.
