Bộ sửa ren VÖLKEL cho ren bugi M14x1,25, HexTap SP, 9,5 mm và 12,7 mm

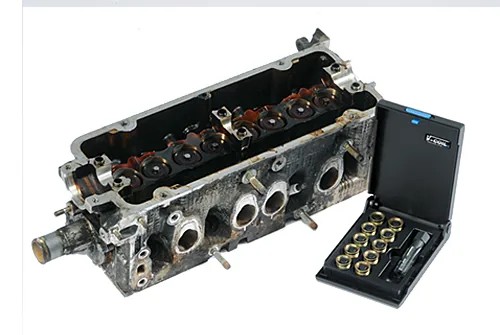

Bộ sửa ren mã 19112 dùng để phục hồi đế ren bugi bị hỏng, sửa ren có kiểm soát ở kích thước M14x1.25. Cấu trúc bộ đồng bộ các khâu khoan chuẩn bị, taro STI. Cũng đồng bộ việc lắp ren cấy và kiểm tra cuối cùng. Tất cả theo cùng một kích thước sửa chữa. Bộ gồm HexTap STI cho ren bugi M14x1.25 mã 19001. Kèm ren cấy đặc V-COIL loại SP M14x1.25-9.5mm mã 19136. Và ren cấy đặc V-COIL loại SP M14x1.25-12.7mm mã 19138, đựng trong hộp nhựa. Ký hiệu ren cần khớp với chi tiết hiện có. Việc này thực hiện trước khi bắt đầu sửa chữa hoặc lắp đặt. Đồng thời xác nhận bề dày thành sẵn có và quy trình lắp đặt yêu cầu.

Bộ phù hợp để phục hồi ren M14x1.25 bị toét hoặc mòn. Quy trình này dùng ren cấy để thực hiện. Áp dụng cho các trường hợp sửa ren thực tế hơn thay cả chi tiết. Mặt hàng dùng trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi thành phần bộ phải khớp đúng kích thước ren. Cấu trúc bộ giúp quy trình sửa chữa luôn gắn với M14x1.25. Các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp. Điều này giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau. Việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu. Điều này khả thi khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát.

Bộ chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Nên thay chi tiết nếu độ đồng tâm không đủ. Hoặc dùng phương pháp khác nếu độ bền thành còn lại không đủ.

Bộ sửa ren bugi HexTap SP M14x1,25, 9,5 và 12,7 mm

Tính năng và ứng dụng

Bộ này là bộ sửa ren bugi. Dùng để phục hồi đế ren bugi bị hỏng. Sửa ren có kiểm soát ở kích thước M14x1.25. Cấu trúc bộ rất quan trọng cho khâu khoan hoặc chuẩn bị. Taro STI, lắp ren cấy và kiểm tra cuối cùng cũng vậy. Tất cả đều phải phù hợp với cùng một kích thước sửa chữa.

Ký hiệu ren phải khớp với chi tiết hiện có trước khi bắt đầu quá trình sửa chữa hoặc lắp đặt. Bộ sửa ren cần được chọn theo ren của chi tiết, bề dày thành sẵn có và quy trình lắp đặt yêu cầu. Xác nhận chi tiết ghép nối, lỗ đã chuẩn bị trước khi thao tác. Cũng xác nhận phương pháp dẫn động và độ sạch. Thực hiện trước khi nạp đồ nghề hoặc ren cấy.

Ứng dụng

• phục hồi ren M14x1.25 bị toét hoặc mòn bằng quy trình sửa chữa dùng ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ giữ cho quy trình sửa chữa luôn gắn với M14x1.25
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát
• trọng tâm ren bugi hỗ trợ các lần sửa chữa bảo dưỡng cần kiểm soát vị trí ren và độ sâu lắp đặt

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm không đủ. Hoặc dùng phương pháp sửa chữa khác nếu độ bền thành còn lại không đủ.

Các bước sửa ren

1. So sánh M14x1.25 với bản vẽ chi tiết hoặc chi tiết lắp ghép gốc trước khi chọn bộ.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.

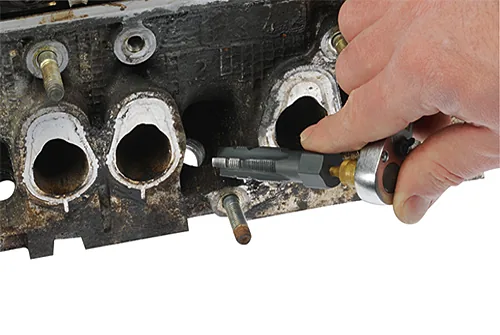

4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.

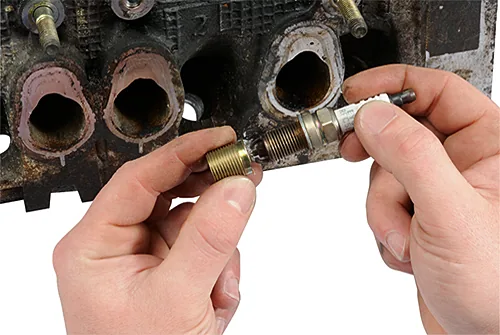

6. Đưa ren cấy vào ren bằng tay cấy ren quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

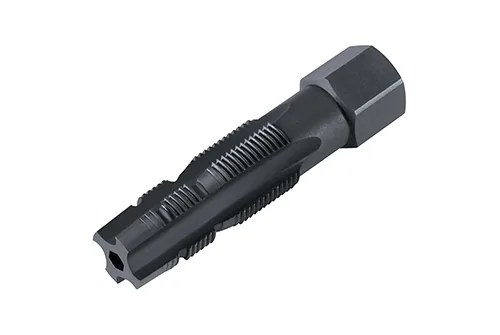

• HexTap STI cho ren bugi M14x1.25 HSS-G - M 16 x 1.25: mã 19001
• Ren cấy đặc V-COIL loại SP M 14 x 1.25 - 9.5 mm: mã 19136
• Ren cấy đặc V-COIL loại SP M 14 x 1.25 - 12.7 mm: mã 19138

Cách chọn

Xác nhận M14x1.25, chiều dài ren cấy và từng món kèm theo trước khi bắt đầu sửa chữa.
