Bộ sửa ren VÖLKEL, 22 x 2,5 - 1,5D

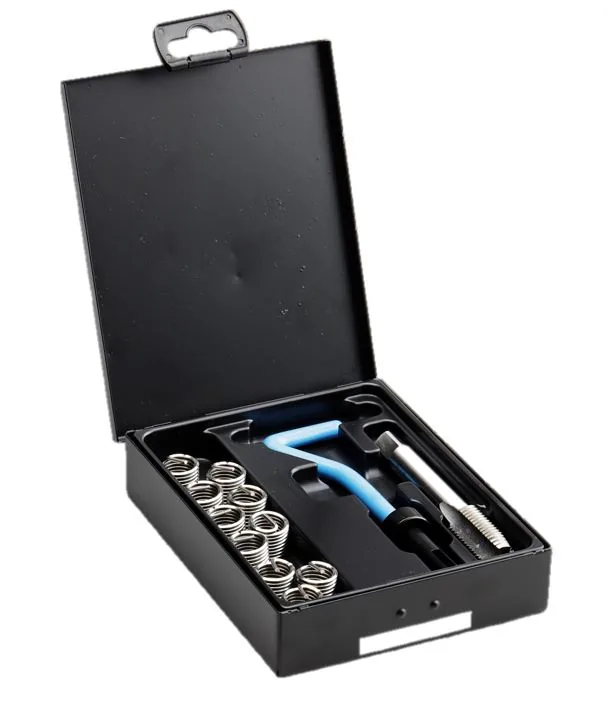

Bộ sửa ren mã 04040 là bộ hoàn chỉnh. Dùng để sửa ren trong M 22 x 2.5 bị hỏng, tuột ren hoặc mòn. Chiều dài ren cấy là 1.5D. Bộ gồm mũi taro máy ngắn STI ISO 529 Form D HSS-G mã 03041, tay cấy ren V-COIL No. 22 mã 08022 và 5 ren cấy Type S chạy tự do mã 07342. Việc sửa chữa thực hiện bằng cách khoan ra ren hỏng. Sau đó taro tạo ren lỗ cấy STI. Rồi lắp ren cấy thép không gỉ vào. Nhờ đó phục hồi ren trong dùng được trong vật liệu nền. Bộ phù hợp để gia cố ren trong vật liệu có độ bền cắt thấp. Ví dụ như hợp kim nhôm và magiê. Dùng tại xưởng bảo trì, bộ phận lắp ráp, dịch vụ. Cũng dùng trong chế tạo máy và gia công kim loại.

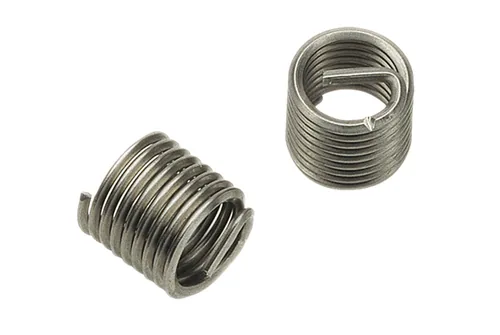

Ren cấy Type S chạy tự do giúp phục hồi ren trong bình thường. Không có hiệu ứng khoá khi lắp. Vật liệu thép không gỉ hỗ trợ ren trong chắc chắn. Đồng thời chống ăn mòn hiệu quả. Năm ren cấy đi kèm cho phép thực hiện nhiều lần sửa chữa. Các lần sửa chữa này cùng kích thước ren. Rất hữu ích khi cần tránh thay thế chi tiết. Hộp kim loại đi kèm giúp bảo vệ các bộ phận riêng lẻ và sắp xếp xưởng gọn gàng hơn.

Bộ sửa ren VÖLKEL, 22 x 2,5 - 1,5D

Tính năng và ứng dụng

Bộ sửa ren V-COIL M 22 x 2.5 - 1.5D là bộ sửa ren hoàn chỉnh cho ren trong M bị hỏng, tuột ren hoặc mòn. Bộ gồm mũi taro máy ngắn STI và tay cấy ren thủ công. Còn có ren cấy Type S chạy tự do. Các chi tiết này cần thiết cho quy trình sửa chữa có kiểm soát. Việc lựa chọn dựa trên ký hiệu ren M 22 x 2.5, chiều dài ren cấy 1.5D và quy trình chuẩn bị STI tương ứng.

M là ký hiệu ren hệ mét ISO bước thô theo DIN 13. Đây là tiêu chuẩn cho các mối ghép vít trong cơ khí chế tạo, sản xuất và bảo trì tại châu Âu. Việc sửa chữa không đơn thuần là taro lại ren trong ban đầu. Thay vào đó, ren lỗ cấy STI được tạo ra trước. Sau đó ren cấy thép không gỉ được lắp vào. Nhờ vậy phục hồi ren trong dùng được trong vật liệu nền.

Ứng dụng

• để sửa ren trong M 22 x 2.5 bị hỏng hoặc mòn
• cho các chi tiết mà ren trong ban đầu không còn đủ lực giữ đáng tin cậy
• để gia cố ren trong các vật liệu có độ bền cắt thấp hơn, như hợp kim nhôm và magiê
• để tạo ra ren trong bền chắc bằng ren cấy Type S chạy tự do
• cho xưởng bảo trì, công việc lắp ráp, bộ phận dịch vụ, chế tạo máy và gia công kim loại
• Quy trình: truyền động thủ công hoặc hỗ trợ tùy theo đầu giữ dụng cụ và cấu hình máy của bạn
• Dùng: cắt ren, taro lại ren và làm sạch ren tùy theo tình trạng ren

Lợi ích

• cấu hình bộ hoàn chỉnh cho sửa ren trong M 22 x 2.5
• mũi taro STI và tay cấy ren được phối hợp với quy trình sửa chữa bằng ren cấy
• 5 ren cấy đi kèm cho phép thực hiện nhiều lần sửa chữa với cùng kích thước ren
• Type S là loại chạy tự do, phục hồi ren trong bình thường mà không có hiệu ứng khoá.
• ren cấy thép không gỉ hỗ trợ ren trong chắc chắn và chống ăn mòn
• hữu ích cho công việc dịch vụ khi cần tránh thay thế chi tiết
• hộp kim loại bảo vệ các bộ phận riêng lẻ và giúp sắp xếp xưởng dễ dàng hơn

Giới hạn dùng

• Việc sửa chữa chỉ đáng tin cậy khi khoan sạch sẽ. Taro STI và độ sâu lắp ren cấy cũng phải sạch sẽ. Hãy tuân thủ cẩn thận trình tự của bộ. Từ khâu chuẩn bị đến kiểm tra cuối cùng.
• Mũi khoan xoắn để khoan ra không được bao gồm; đường kính được nêu trong thông tin kỹ thuật về kích thước mũi khoan taro V-COIL.

Các bước sửa ren

1. Kiểm tra ren trong bị hỏng và xác nhận cấu trúc chi tiết phù hợp để sửa chữa bằng ren cấy.
2. Căn chỉnh chi tiết chắc chắn và đảm bảo trục dụng cụ theo đúng trục ren hiện có.
3. Khoan khu vực ren bị hỏng bằng mũi khoan xoắn theo bảng kích thước mũi khoan taro V-COIL.
4. Cắt ren lỗ cấy STI bằng mũi taro máy ngắn STI và dung dịch bôi trơn cắt phù hợp.
5. Làm sạch kỹ ren lỗ cấy và loại bỏ hết phoi khỏi khu vực sửa chữa.
6. Đặt ren cấy vào tay cấy ren và dẫn hướng thẳng vào ren lỗ cấy.
7. Lắp ren cấy theo chuyển động có kiểm soát theo chiều ren cho đến khi đạt vị trí lắp đặt dự kiến; không bao giờ xoay ngược chiều quay.
8. Bẻ chân ren cấy truyền động bằng kìm mũi nhọn, như thông thường đối với kích thước lớn.
9. Kiểm tra ren đã sửa bằng vít phù hợp hoặc phương pháp kiểm tra thích hợp.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 22 x 2.5: mã 03041
• Tay cấy ren V-COIL No. 22: mã 08022
• Ren cấy V-COIL loại chạy tự do Type S M 22 x 2.5 - 1.5 D: mã 07342

Cách chọn

Trước khi bắt đầu sửa chữa, kiểm tra ký hiệu ren, tình trạng chi tiết, bề dày thành và độ sâu lắp đặt khả dụng. Việc căn chỉnh ổn định rất quan trọng để ren cấy định vị đúng trong ren STI.
