Bộ sửa ren VÖLKEL, 18 x 1,5 - 1,5D

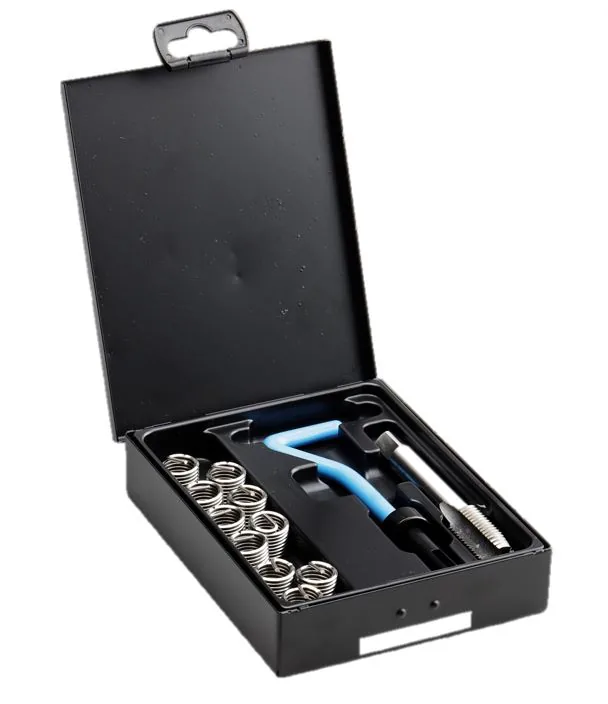

Bộ sửa ren mã 04036 dùng để phục hồi ren trong bị hỏng bằng ren cấy. Dùng cho việc sửa ren có kiểm soát ở M 18 x 1.5. Bộ gồm mũi taro máy ngắn STI ISO 529 Form D HSS-G M 18 x 1.5 mã 03037, tay cấy ren V-COIL No. 20 mã 08020. Ren cấy V-COIL loại chạy tự do S M 18 x 1.5 - 1.5D mã 07338. Đóng gói trong hộp kim loại kèm khay nhựa. Logic của bộ quan trọng vì nhiều bước phải khớp kích thước sửa. Gồm khoan hoặc chuẩn bị lỗ, taro STI, lắp ren cấy. Và cả bước kiểm tra cuối cùng. Bộ cần được chọn theo ren của chi tiết và bề dày thành hiện có. Cũng cần theo quy trình lắp đặt yêu cầu. Phù hợp cho công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường.

Ứng dụng chính là phục hồi ren M 18 x 1.5 bị toét hoặc mòn. Áp dụng trong các trường hợp sửa chữa thực tế hơn so với thay cả chi tiết. Cấu trúc bộ giữ cho quy trình sửa luôn gắn liền với M 18 x 1.5. Các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp. Điều này giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau. Việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu. Điều này khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát. Bộ chỉ hiệu quả khi chi tiết bị hỏng có thể được chuẩn bị đúng cách.

Bộ sửa ren VÖLKEL, 18 x 1,5 - 1,5D

Tính năng và ứng dụng

Bộ này là bộ sửa ren dùng để phục hồi ren trong bị hỏng bằng ren cấy. Dùng cho việc sửa ren có kiểm soát ở M 18 x 1.5. Logic của bộ quan trọng vì khoan hoặc chuẩn bị lỗ, taro STI, lắp ren cấy, và kiểm tra cuối cùng đều phải cùng một kích thước sửa.

Lựa chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ sửa ren cần được chọn theo ren của chi tiết, bề dày thành hiện có và quy trình lắp đặt yêu cầu. Xác nhận chi tiết ghép, lỗ đã chuẩn bị, phương pháp truyền động và độ sạch trước khi nạp dụng cụ hoặc ren cấy.

Ứng dụng

• phục hồi ren M 18 x 1.5 bị toét hoặc mòn bằng quy trình sửa dùng ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ giữ cho quy trình sửa luôn gắn liền với M 18 x 1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết hoặc dùng phương pháp sửa chữa khác. Áp dụng khi độ đồng tâm hoặc độ bền thành còn lại không đủ.

Các bước sửa ren

1. So sánh M 18 x 1.5 với bản vẽ chi tiết hoặc bu-lông gốc trước khi chọn bộ.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng dụng cụ lắp đặt quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 18 x 1.5: mã 03037
• Tay cấy ren V-COIL No. 20: mã 08020
• Ren cấy V-COIL loại chạy tự do S M 18 x 1.5 - 1.5 D: mã 07338

Cách chọn

Xác nhận M 18 x 1.5, chiều dài ren cấy, và tất cả món kèm theo trước khi bắt đầu sửa.
