Bộ sửa ren VÖLKEL cho ren bugi, 18 x 1.5, 1,5 D

Bộ sửa ren VÖLKEL mã 04097 dùng để phục hồi bệ ren bugi bị hỏng. Theo tiêu chuẩn M 18 x 1.5. Áp dụng quy trình sửa chữa có kiểm soát bằng hệ thống V-COIL. Bộ gồm mũi taro máy STI ISO 529 HSS-G M 18 x 1.5 mã 03636, tay cấy ren V-COIL No. Gồm 20 mã 08020 và năm ren cấy V-COIL loại chạy tự do. Loại S M 18 x 1.5 - 1.5 D mã 07338. Đựng trong hộp kim loại kèm khay nhựa. Mặt hàng phù hợp cho sửa chữa tại xưởng và bảo trì. Dùng khi cần giữ nguyên kích thước vít ban đầu. Áp dụng cho vỏ máy, nắp đậy, giá đỡ, mặt bích. Và các chi tiết kim loại tương tự.

Các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp đồng bộ. Nhằm giảm nguy cơ lẫn dụng cụ giữa các kích thước khác nhau. Việc lựa chọn bộ cần dựa trên ren của chi tiết. Và dựa trên bề dày thành hiện có. Cùng quy trình lắp đặt yêu cầu. Đồng thời xác nhận chiều dài ren cấy. Và phương pháp kiểm tra phù hợp. Bộ sửa ren chỉ phát huy hiệu quả trong một điều kiện. Đó là khi chi tiết bị hỏng có thể chuẩn bị đúng cách. Nếu độ đồng tâm hoặc độ bền thành không đủ. Cần thay chi tiết hoặc chọn phương pháp sửa chữa khác. Ren cấy được làm từ thép không gỉ, giúp đảm bảo độ bền cho mối ghép sau sửa chữa.

Bộ sửa ren VÖLKEL cho ren bugi, 18 x 1.5, 1,5 D

Tính năng và ứng dụng

Bộ này là bộ sửa ren bugi để phục hồi bệ ren bugi bị hỏng, dùng cho sửa ren có kiểm soát ở M 18 x 1.5.

Lựa chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Nên cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ sửa ren cần được chọn theo ren của chi tiết, bề dày thành hiện có và quy trình lắp đặt yêu cầu. Dùng bản vẽ, chi tiết hiện có và quy trình sửa chữa yêu cầu làm cơ sở lựa chọn.

Ứng dụng

• sửa ren trong M 18 x 1.5 bị hỏng bằng quy trình sửa chữa V-COIL
• sửa chữa tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu có thể dùng được
• sửa chữa chi tiết trong vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự
• lựa chọn theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu

Lợi ích

• cấu trúc bộ giữ cho quy trình sửa luôn gắn liền với M 18 x 1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát
• trọng tâm ren bugi hỗ trợ các lần sửa chữa bảo dưỡng cần kiểm soát vị trí ren và độ sâu lắp đặt

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả trong một điều kiện. Đó là khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm không đủ. Hoặc dùng phương pháp sửa chữa khác nếu độ bền thành còn lại không đủ.

Các bước sửa ren

1. Xác định ren bị hỏng và xác nhận bộ sửa ren đúng kích thước sửa cho M 18 x 1.5.
2. Cố định chi tiết để món chuẩn bị có thể bám theo đúng trục ren ban đầu.
3. Chuẩn bị lỗ bị hỏng bằng bước khoan hoặc làm sạch theo yêu cầu quy trình của bộ sửa ren.
4. Taro ren lỗ cấy STI bằng mũi taro sửa ren đi kèm hoặc được chỉ định.
5. Làm sạch lỗ và loại bỏ phoi trước khi lắp ren cấy.
6. Lắp ren cấy bằng tay cấy ren đúng loại cho đến khi đạt vị trí ngồi ren.
7. Bẻ chân ren cấy khi hệ thống ren cấy đã chọn yêu cầu bước này.
8. Kiểm tra ren đã sửa bằng vít ghép hoặc phương pháp kiểm tra dùng trong quy trình của bạn.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

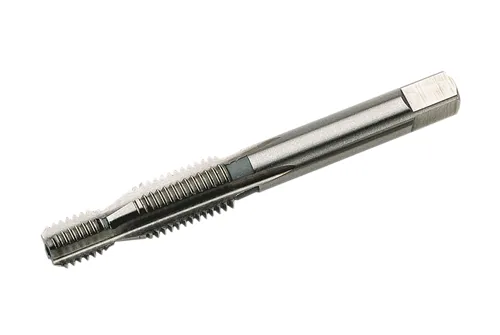

• Mũi taro máy STI ISO 529 HSS-G - M 18 x 1.5: mã 03636
• Tay cấy ren V-COIL No. 20: mã 08020
• Ren cấy V-COIL loại chạy tự do S M 18 x 1.5 - 1.5 D: mã 07338

Cách chọn

Xác nhận M 18 x 1.5, chiều dài ren cấy, và tất cả món kèm theo trước khi bắt đầu sửa.
