Bộ sửa ren VÖLKEL V-COIL notch M 10 x 1.5 – 1.5 D

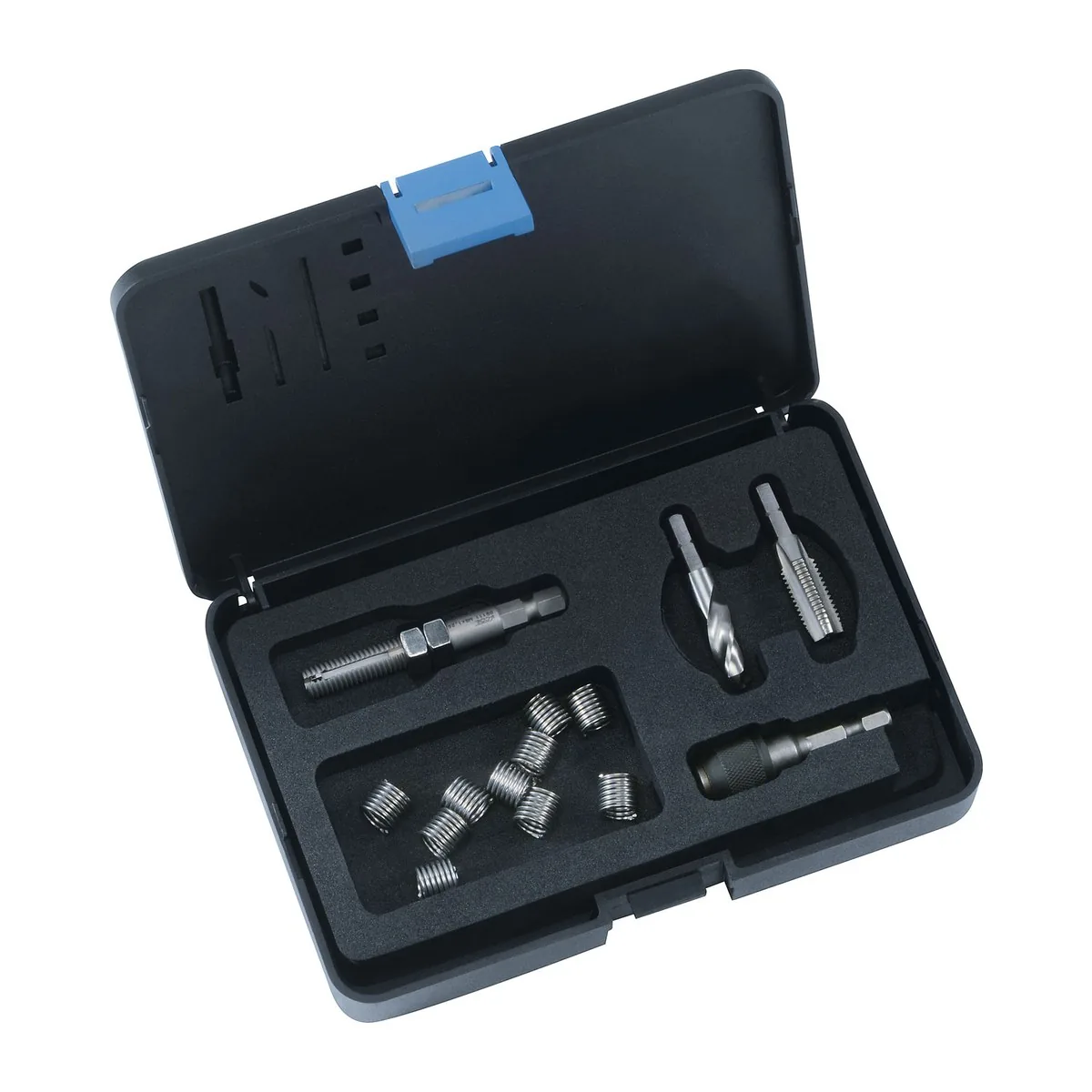

Bộ sửa ren VÖLKEL V-COIL notch M 10 x 1.5 – 1.5 D mã 09015 dùng để phục hồi ren trong bị hỏng. Ký hiệu gốc là M 10 X 1.5, thực hiện một cách có kiểm soát. Bộ hỗ trợ quy trình sửa ren V-COIL đồng bộ, gồm các bước chuẩn bị lỗ, taro STI, lắp ren cấy và kiểm tra cuối cùng. Thành phần chính trong bộ gồm mũi taro máy STI HexTap V-COIL rapid Form D HSS-G M 10 x 1.5 mã 03096. Còn có mũi khoan xoắn STI V-COIL rapid 10.4 mm mã 03086. Có đầu cấy ren V-COIL notch M 10 x 1.5 mã 09115. Kèm 10 ren cấy loại SN không chân M 10 x 1.5 - 1.5 D mã 09315. Bộ còn có đầu giữ mũi bit không nhiễm từ và hộp nhựa đựng.

Bộ được dùng trong bảo trì dịch vụ, bảo trì nhà máy, cơ khí chế tạo và xưởng sửa chữa. Dùng khi cần chọn quy trình sửa ren hoàn chỉnh theo kích thước ren và chiều dài ren cấy. Lợi ích của bộ là giúp phân tách rõ các bước khoan, taro, lắp ren cấy và kiểm tra. Đồng thời bộ hỗ trợ lập kế hoạch sửa ren. Ký hiệu ren và chiều dài ren cấy đã nêu rõ trong tiêu đề. Trước khi dùng cần kiểm tra kích thước ren gốc. Không trộn lẫn linh kiện giữa các kích thước khác nhau. Trừ khi tài liệu sửa chữa xác nhận phù hợp.

Bộ sửa ren VÖLKEL V-COIL notch M 10 x 1.5 – 1.5 D

Tính năng và ứng dụng

Bạn dùng bộ sửa ren này để phục hồi ren M 10 X 1.5 một cách có kiểm soát. Dùng trong bảo trì dịch vụ, bảo trì nhà máy, cơ khí chế tạo và xưởng sửa chữa. Phải kiểm tra kích thước ren trước khi bắt đầu bất kỳ bước khoan hoặc taro STI nào.

Tiêu đề nêu rõ kích thước sửa chữa và chiều dài ren cấy. Vì vậy không được trộn lẫn linh kiện từ các kích thước khác. Trừ khi tài liệu sửa chữa xác nhận cùng loại ren và hệ ren cấy.

Ứng dụng

• dùng để sửa chữa ren trong bị hỏng với ký hiệu gốc M 10 X 1.5
• dùng cho quy trình sửa ren V-COIL với các bước chuẩn bị và lắp ren cấy phối hợp đồng bộ
• Dùng cho bảo dưỡng, xưởng sửa chữa, dịch vụ hiện trường và kỹ thuật cơ khí. Dùng để chọn quy trình sửa ren hoàn chỉnh theo kích thước ren và chiều dài ren cấy.

Lợi ích

• Định dạng bộ sửa ren hỗ trợ quy trình sửa ren đồng bộ cho một kích thước ren gốc.
• Ký hiệu ren M 10 X 1.5 giúp việc chọn bộ sửa ren gắn liền với ren trong bị hỏng.
• Chiều dài ren cấy trong tiêu đề hỗ trợ việc lập kế hoạch sửa ren khi chiều dài đã được chỉ định.
• Cấu trúc quy trình giúp phân tách các bước khoan, taro STI, lắp ren cấy và kiểm tra cuối cùng.

Giới hạn dùng

• Một bộ sửa ren vẫn đòi hỏi đúng trình tự và căn chỉnh, vì vậy đừng bỏ qua việc kiểm tra linh kiện trước khi bắt đầu sửa ren.

Các bước sửa ren

1. Xác định ren trong bị hỏng là M 10 X 1.5.
2. Kiểm tra xem phiên bản bộ sửa ren có phù hợp với yêu cầu sửa ren hay không.
3. Chuẩn bị lỗ theo trình tự sửa ren.
4. Cắt ren lỗ cấy STI bằng mũi taro phù hợp.
5. Làm sạch ren lỗ cấy STI đã chuẩn bị.
6. Lắp ren cấy bằng tay cấy ren V-COIL phù hợp.
7. Bẻ chân ren cấy ở những nơi hệ thống đã chọn yêu cầu.
8. Kiểm tra ren đã sửa trước khi lắp ráp lại.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy STI HexTap V-COIL rapid Form D HSS-G - M 10 x 1.5: mã 03096
• Mũi khoan xoắn STI V-COIL rapid, 10.4 mm: mã 03086
• Đầu cấy ren V-COIL notch M 10 x 1.5: mã 09115
• Ren cấy - loại SN - không chân M 10 x 1.5 - 1.5 D: mã 09315

Cách chọn

Dùng bộ sửa ren như một trình tự quy trình. Không trộn lẫn linh kiện của các kích thước ren khác nhau. Trừ khi dữ liệu sửa ren xác nhận sự phù hợp.
