Bộ sửa ren VÖLKEL, 10 x 1,5 - 1,5D, có mũi taro máy ngắn STI Form D

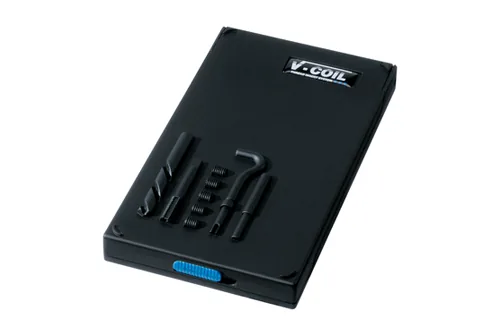

Bộ sửa ren VÖLKEL mã 04016 dùng để phục hồi ren trong bị hỏng bằng ren cấy. Bộ phục vụ sửa ren có kiểm soát cho M 10 x 1.5. Bộ được thiết kế theo logic đồng bộ. Từ khoan hoặc chuẩn bị lỗ, taro STI, lắp ren cấy đến kiểm tra cuối cùng. Tất cả đều phải khớp cùng một kích thước sửa chữa. Thành phần chính gồm mũi taro máy ngắn STI ISO 529 Form D HSS-G M 10 x 1.5 mã 03015. Và mũi khoan xoắn STI 10.4 mm mã 00104. Kèm theo tay cấy ren V-COIL No. 13 mã 08013, cây bẻ chân ren cấy No. 13 mã 07013 và ren cấy V-COIL loại chạy tự do. Loại S M 10 x 1.5 - 1.5D mã 07315. Bộ được đóng gói trong hộp nhựa.

Bộ phù hợp với công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường. Nơi cần tái tạo ren M 10 x 1.5 bị tróc hoặc mòn. Hoặc khi thay cả chi tiết kém thực tế hơn sửa ren. Việc chọn bộ cần dựa theo ren của chi tiết, bề dày thành còn lại. Và quy trình lắp ráp yêu cầu cũng cần được xem xét. Đồng thời kiểm tra độ đồng tâm và độ ăn khớp ren cuối cùng. Lợi ích là cấu trúc bộ giúp giữ quy trình sửa chữa luôn gắn liền với M 10 x 1.5. Các bước chuẩn bị được phối hợp để giảm nguy cơ lẫn dụng cụ khác kích thước. Đồng thời có thể giữ nguyên kích thước vít ban đầu khi điều kiện cho phép.

Bộ sửa ren VÖLKEL, 10 x 1,5 - 1,5D

Tính năng và ứng dụng

Bộ này là bộ sửa ren dùng để phục hồi ren trong bị hỏng bằng ren cấy, phục vụ sửa ren có kiểm soát cho M 10 x 1.5. Logic của bộ rất quan trọng. Vì khoan hoặc chuẩn bị lỗ, taro STI, lắp ren cấy đều phải khớp cùng kích thước sửa chữa. Kiểm tra cuối cùng cũng phải khớp kích thước đó.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Giữ quy trình trong tầm kiểm soát bằng cách kiểm tra độ đồng tâm. Cũng cần kiểm tra việc thoát phoi và vị trí ngồi của ren cấy. Đồng thời kiểm tra độ ăn khớp ren cuối cùng.

Ứng dụng

• tái tạo ren M 10 x 1.5 bị tróc hoặc mòn bằng quy trình sửa chữa dựa trên ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ giữ quy trình sửa chữa luôn gắn liền với M 10 x 1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết hoặc dùng phương pháp sửa chữa khác nếu độ đồng tâm không đủ. Cũng cần thay thế nếu độ bền thành còn lại không đủ.

Các bước sửa ren

1. So sánh M 10 x 1.5 với bản vẽ chi tiết hoặc chi tiết lắp ghép gốc trước khi chọn bộ.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng dụng cụ lắp đặt quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

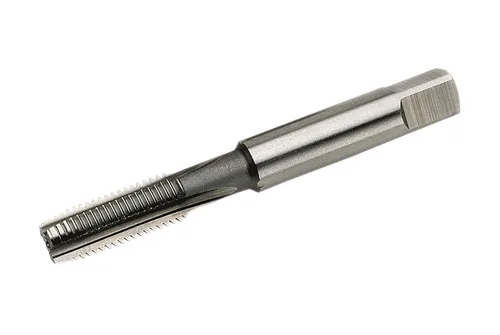

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 10 x 1.5: mã 03015

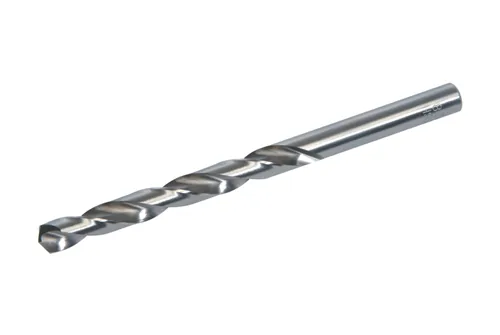

• Mũi khoan xoắn STI, 10.4 mm: mã 00104

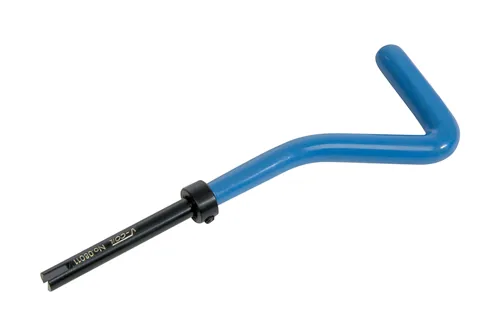

• Tay cấy ren V-COIL No. 13: mã 08013

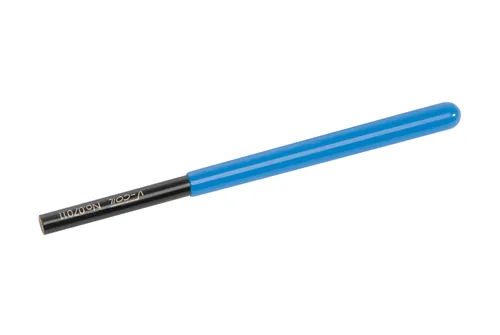

• Cây bẻ chân ren cấy No. 13: mã 07013

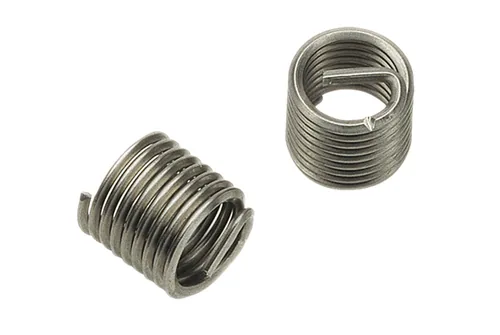

• V-COIL Ren cấy loại chạy tự do S M 10 x 1.5 - 1.5 D: mã 07315

Cách chọn

Xác nhận M 10 x 1.5, chiều dài ren cấy và mọi món kèm theo trước khi bắt đầu sửa chữa.
