Bộ sửa ren VÖLKEL V-COIL notch M 6 x 1.0 – 1.5 D

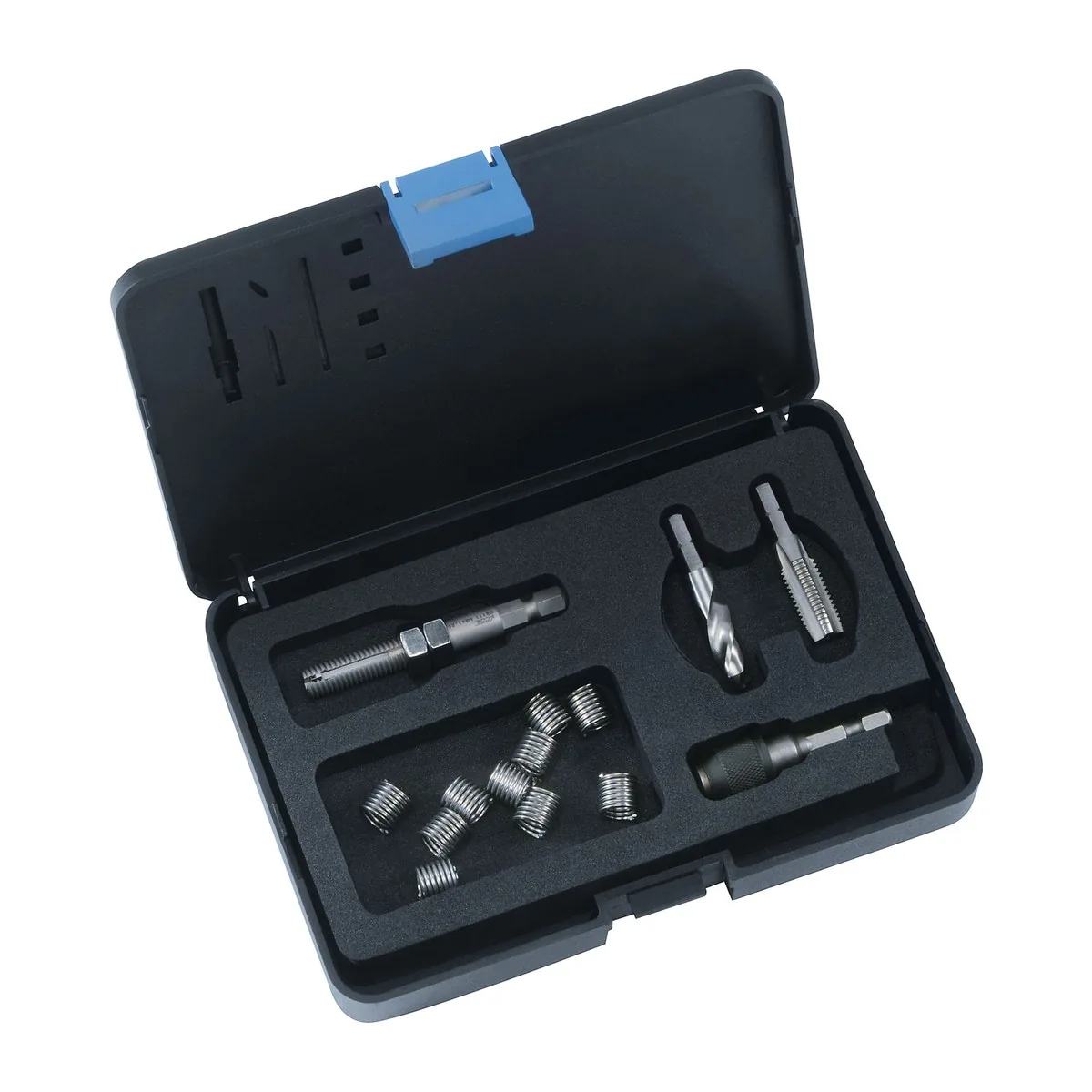

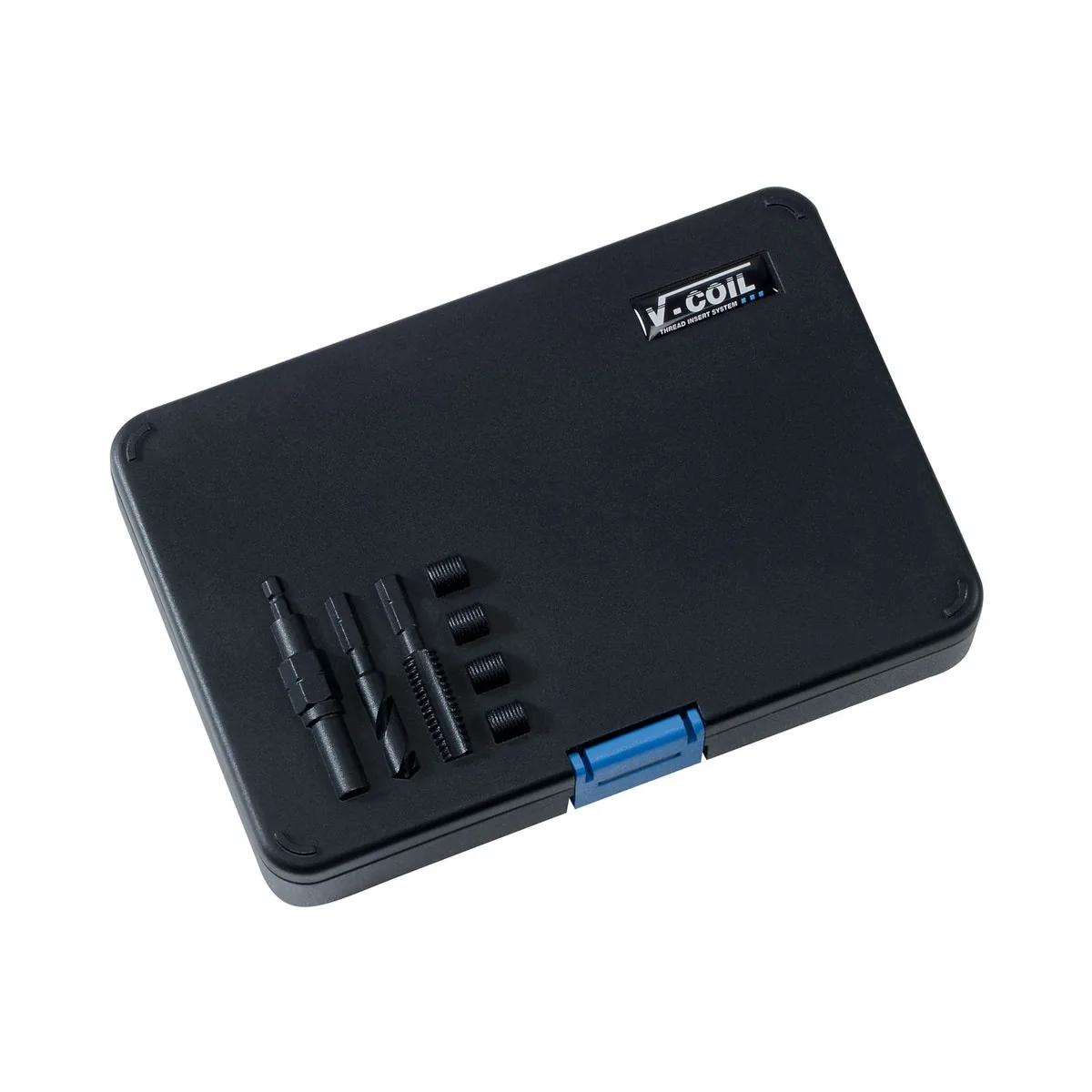

Bộ sửa ren V-COIL notch M 6 x 1.0 – 1.5 D mã 09009 dùng để sửa ren trong bị hỏng với ký hiệu gốc M 6 X 1.0. Bộ này phù hợp khi ren trong bị mòn, tuột ren hoặc hỏng cần sửa bằng ren cấy theo quy trình xác định. Thành phần chính gồm mũi taro máy STI HexTap V-COIL rapid Form D HSS-G M 6 x 1.0 mã 03094. Kèm theo mũi khoan xoắn STI V-COIL rapid 6.3 mm mã 03084. Có đầu cấy ren V-COIL notch M 6 x 1.0 mã 09109. Ngoài ra còn 10 ren cấy loại SN không chân M 6 x 1.0 - 1.5 D mã 09309. Ngoài ra bộ còn có đầu giữ mũi bit không nhiễm từ và hộp nhựa đựng.

Bộ được dùng cho bảo dưỡng, xưởng sửa chữa và dịch vụ hiện trường. Cũng dùng cho kỹ thuật cơ khí. Mục đích là chọn quy trình sửa ren hoàn chỉnh. Quy trình này theo kích thước và chiều dài ren cấy. Định dạng bộ hỗ trợ quy trình đồng bộ từ khoan, taro STI, lắp ren cấy đến kiểm tra cuối cùng. Nhờ vậy việc lập kế hoạch sửa ren trở nên thuận tiện hơn. Kiểm soát chất lượng cũng thuận tiện hơn. Điều này đặc biệt hữu ích với công việc bắt chặt liên quan tải trọng.

Bộ sửa ren VÖLKEL V-COIL notch M 6 x 1.0 – 1.5 D

Tính năng và ứng dụng

Bạn chọn bộ sửa ren V-COIL này khi ren trong M 6 X 1.0 bị mòn. Hoặc khi ren bị tuột hoặc hỏng. Ren cần được sửa bằng ren cấy theo quy trình xác định. Hãy dùng bộ sửa ren như một tập hợp quy trình chứ không phải một dụng cụ đơn lẻ.

Ren đã sửa xong cần được kiểm tra trước khi lắp ráp. Điều này đặc biệt quan trọng khi chi tiết gia công dùng trong bảo trì. Cũng cần chú ý khi dùng trong dịch vụ hiện trường. Hoặc khi liên quan đến công việc bắt chặt chịu tải trọng.

Ứng dụng

• dùng để sửa ren trong bị hỏng với ký hiệu gốc M 6 X 1.0
• dùng cho quy trình sửa ren V-COIL với các bước chuẩn bị và lắp ren cấy phối hợp đồng bộ
• Dùng cho bảo dưỡng, xưởng sửa chữa và dịch vụ hiện trường. Cũng dùng cho kỹ thuật cơ khí. Mục đích là chọn quy trình sửa ren hoàn chỉnh. Quy trình này theo kích thước ren và chiều dài ren cấy.

Lợi ích

• Định dạng bộ sửa ren hỗ trợ quy trình sửa ren đồng bộ cho một kích thước ren gốc.
• Ký hiệu ren M 6 X 1.0 giúp việc chọn phương án sửa ren gắn liền với ren trong bị hỏng.
• Chiều dài ren cấy trong tiêu đề hỗ trợ việc lập kế hoạch sửa ren khi chiều dài đã được chỉ định.
• Cấu trúc quy trình giúp phân tách các bước khoan, taro STI, lắp ren cấy và kiểm tra cuối cùng.

Giới hạn dùng

• Một bộ sửa ren vẫn đòi hỏi đúng trình tự và căn chỉnh, vì vậy đừng bỏ qua việc kiểm tra linh kiện trước khi bắt đầu sửa ren.

Các bước sửa ren

1. Xác định ren trong bị hỏng là M 6 X 1.0.
2. Kiểm tra xem phiên bản bộ sửa ren có phù hợp với yêu cầu sửa ren hay không.
3. Chuẩn bị lỗ theo trình tự sửa ren.
4. Cắt ren lỗ cấy STI bằng mũi taro phù hợp.
5. Làm sạch ren lỗ cấy STI đã chuẩn bị.
6. Lắp ren cấy bằng tay cấy ren V-COIL phù hợp.
7. Bẻ chân ren cấy ở những nơi hệ thống đã chọn yêu cầu.
8. Kiểm tra ren đã sửa trước khi lắp ráp lại.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy STI HexTap V-COIL rapid Form D HSS-G - M 6 x 1.0: mã 03094
• Mũi khoan xoắn STI V-COIL rapid, 6.3 mm: mã 03084

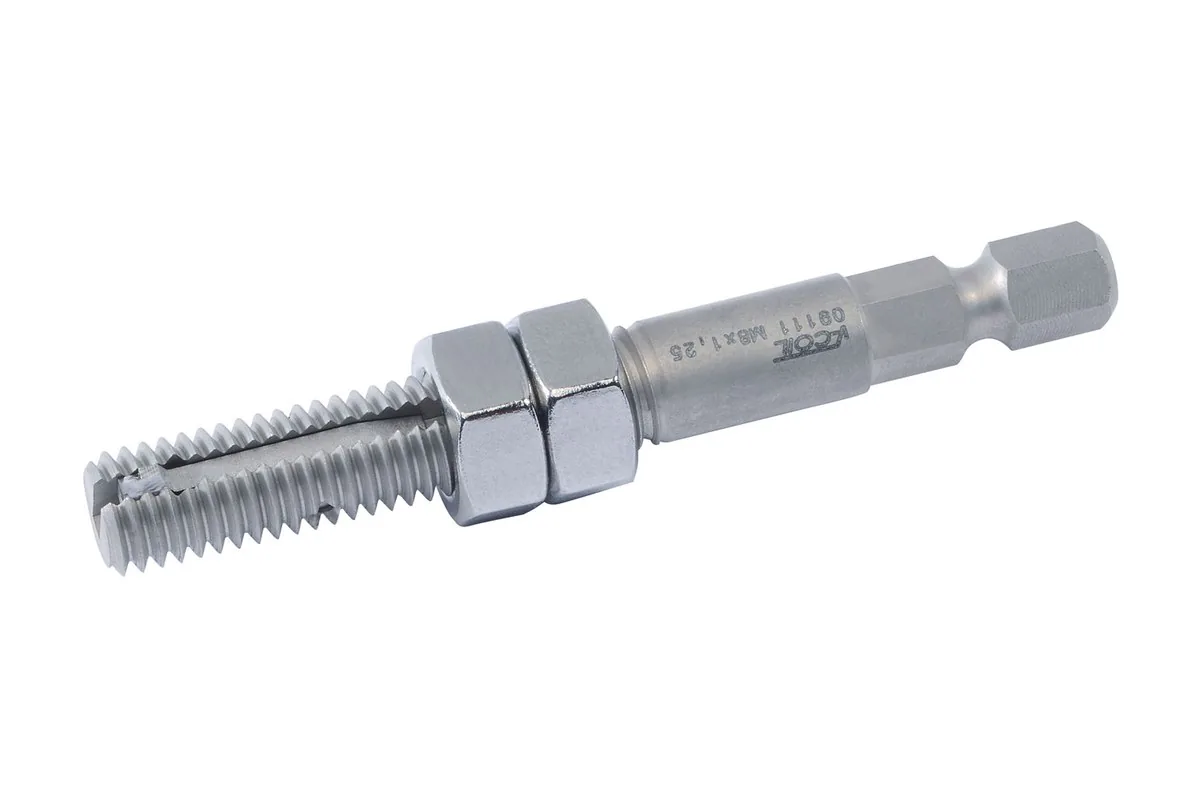

• Đầu cấy ren V-COIL notch M 6 x 1.0: mã 09109

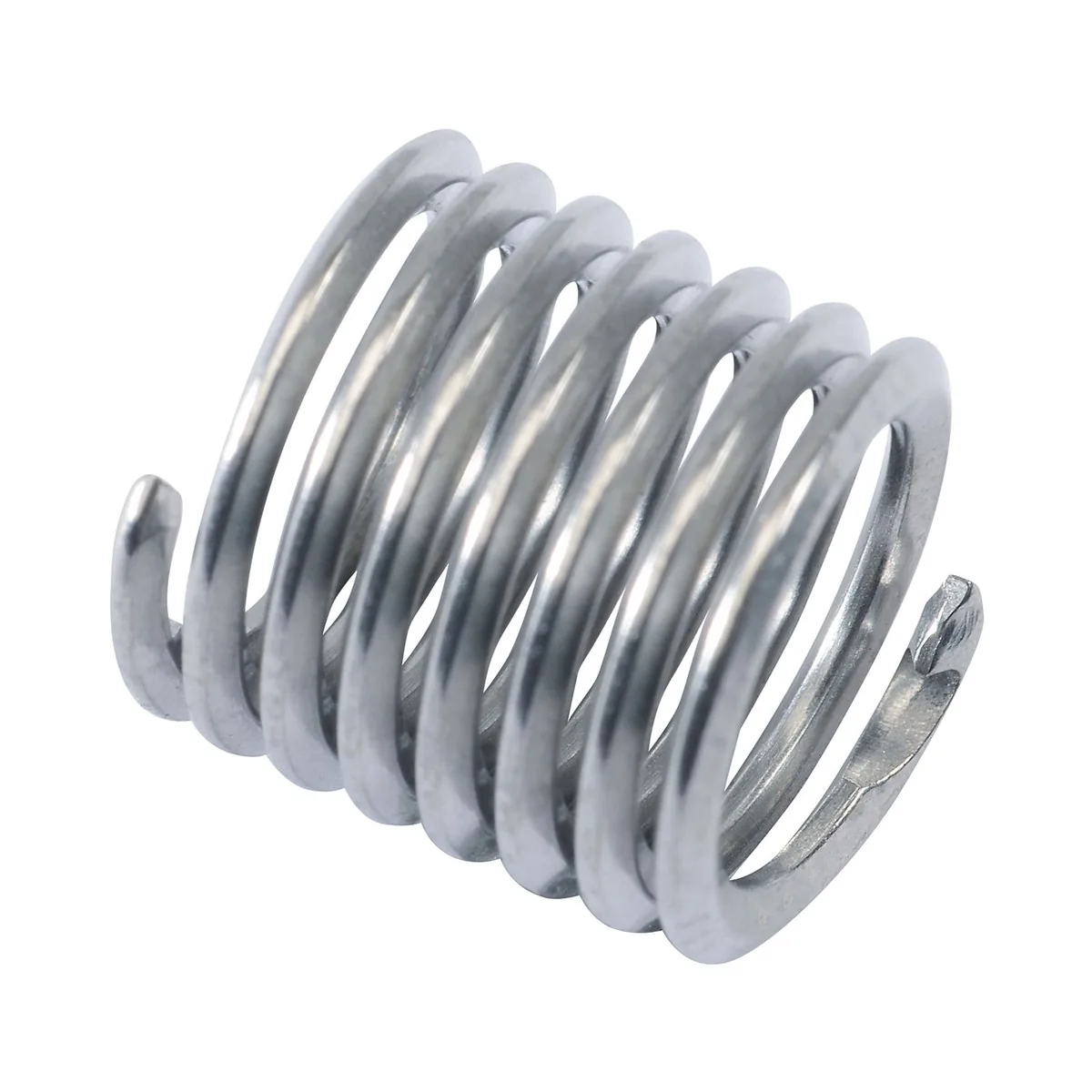

• Ren cấy - loại SN - không chân M 6 x 1.0 - 1.5 D: mã 09309

Cách chọn

Dùng bộ sửa ren như một trình tự quy trình. Không trộn lẫn linh kiện của các kích thước ren khác nhau. Trừ khi dữ liệu sửa ren xác nhận sự phù hợp.
