Bộ sửa ren VÖLKEL cho ren bugi, 6 x 1,0, 1,5 D

Bộ sửa ren VÖLKEL mã 04090 dùng để khôi phục vị trí ren bugi bị hỏng. Cho ren M 6 x 1,0, 1,5 D. Bộ áp dụng khi ren trong hiện có bị toét hoặc mòn. Cần khôi phục mối ghép vít ban đầu. Thực hiện bằng phương pháp sửa ren cấy có kiểm soát. Thành phần chính gồm mũi taro máy STI ISO 529 HSS-G M 6 x 1,0 mã 03630, tay cấy ren V-COIL No. 9 mã 08009, cây bẻ chân ren cấy No. 9 mã 07009, cùng 10 ren cấy V-COIL loại chạy tự do. S M 6 x 1.0 - 1.5 D mã 07309, đựng trong hộp nhựa. Bộ phù hợp dùng trong xưởng dụng cụ hoặc sửa chữa hiện trường. Nơi cần khôi phục ren bugi theo quy trình chuẩn.

Quy trình gồm chuẩn bị, taro STI, cấy ren và kiểm tra có thể lặp lại.

Lợi ích là cấu trúc bộ giữ cho quy trình sửa ren gắn liền với một kích thước M 6 x 1.0. Điều này giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau. Đồng thời giữ nguyên kích thước vít ban đầu khi chi tiết cho phép chuẩn bị có kiểm soát. Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng có thể chuẩn bị đúng cách. Nếu độ đồng tâm hoặc độ bền thành còn lại không đủ thì nên thay chi tiết. Hoặc dùng phương pháp sửa chữa khác.

Bộ sửa ren VÖLKEL cho ren bugi, 6 x 1,0, 1,5 D

Tính năng và ứng dụng

Bộ sửa ren bugi này dùng để khôi phục vị trí ren bugi bị hỏng, dành cho M 6 x 1,0. Dùng khi ren trong hiện có bị hỏng. Cần khôi phục mối ghép vít ban đầu. Thực hiện bằng phương pháp sửa ren cấy có kiểm soát.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Giữ quy trình trong tầm kiểm soát bằng cách kiểm tra độ đồng tâm. Kiểm tra việc thoát phoi và vị trí ngồi của ren cấy. Kiểm tra cả độ ăn khớp ren cuối cùng.

Ứng dụng

• phục hồi ren M 6 x 1.0 bị toét hoặc mòn bằng quy trình sửa ren dùng ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ giữ cho quy trình sửa ren gắn liền với M 6 x 1.0
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát
• trọng tâm ren bugi hỗ trợ các lần sửa chữa bảo dưỡng cần kiểm soát vị trí ren và độ sâu lắp đặt

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng có thể được chuẩn bị đúng cách. Hãy thay chi tiết hoặc dùng phương pháp sửa chữa khác. Áp dụng nếu độ đồng tâm hoặc độ bền thành còn lại không đủ.

Các bước sửa ren

1. So sánh M 6 x 1.0 với bản vẽ chi tiết hoặc chi tiết lắp xiết gốc trước khi chọn bộ sửa ren.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng tay cấy ren quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

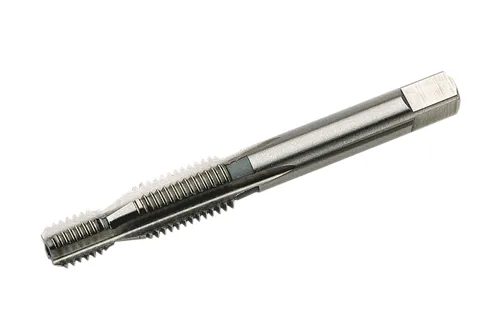

• Mũi taro máy STI ISO 529 HSS-G - M 6 x 1,0: mã 03630
• Tay cấy ren V-COIL No. 9: mã 08009
• Cây bẻ chân ren cấy No. 9: mã 07009
• Ren cấy V-COIL loại chạy tự do S M 6 x 1.0 - 1.5 D: mã 07309

Cách chọn

Xác nhận M 6 x 1.0, chiều dài ren cấy, và mọi món có trong bộ trước khi bắt đầu sửa.
