Bộ sửa ren VÖLKEL cho ren bugi, 12 x 1,25, 1,5 D

Bộ sửa ren mã 04095 của VÖLKEL dùng để phục hồi bệ ren bugi bị hỏng. Dùng khi ren trong cần được tái tạo chứ không chỉ làm sạch. Áp dụng cho ren M 12 x 1,25, 1,5 D. Theo hệ thống sửa ren V-COIL. Bộ gồm mũi taro máy STI ISO 529 HSS-G M 12 x 1.25 mã 03634, tay cấy ren V-COIL No. 15 mã 08015, cây bẻ chân ren cấy No. 15 mã 07015. Và ren cấy V-COIL loại chạy tự do S M 12 x 1,25 - 1,5 D mã 07323. Số lượng 10 chiếc, đựng trong hộp nhựa. Bộ phù hợp để sửa chữa tại xưởng và bảo trì chi tiết. Dùng cho vỏ máy, nắp đậy, giá đỡ, mặt bích và kim loại tương tự. Áp dụng khi cần giữ nguyên kích thước vít ban đầu.

Việc lựa chọn cần dựa trên kích thước ren, chiều dài ren cấy. Cũng cần dựa trên món kèm theo và phương pháp kiểm tra yêu cầu. Điều này để đảm bảo đồng bộ quy trình. Cấu trúc bộ giúp các bước chuẩn bị, taro STI, cấy ren và kiểm tra luôn gắn liền với M 12 x 1,25. Nhờ đó giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau. Trọng tâm ren bugi hỗ trợ các lần sửa chữa bảo dưỡng. Cần kiểm soát vị trí ren và độ sâu lắp đặt. Tuy nhiên chỉ hiệu quả khi chi tiết bị hỏng chuẩn bị đúng cách.

Bộ sửa ren VÖLKEL cho ren bugi, 12 x 1,25, 1,5 D

Tính năng và ứng dụng

Dùng bộ sửa ren bugi này để phục hồi bệ ren bugi bị hỏng khi ren trong bị hỏng cần được tái tạo chứ không chỉ làm sạch. Các điểm lựa chọn quyết định là kích thước sửa M 12 x 1.25. Cũng gồm chiều dài ren cấy nếu có ghi rõ. Và các món kèm theo trong bộ.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Kiểm tra ký hiệu ren, giai đoạn dụng cụ, hướng dẫn đầu giữ, bôi trơn và phương pháp kiểm tra trước khi bắt đầu công việc.

Ứng dụng

• sửa ren trong M 12 x 1,25 bị hỏng bằng quy trình sửa ren V-COIL
• sửa chữa tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu có thể dùng được
• sửa chữa chi tiết trong vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự
• lựa chọn theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu

Lợi ích

• cấu trúc bộ giúp quy trình sửa ren luôn gắn liền với M 12 x 1,25
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát
• trọng tâm ren bugi hỗ trợ các lần sửa chữa bảo dưỡng cần kiểm soát vị trí ren và độ sâu lắp đặt

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm không đủ. Hoặc dùng phương pháp sửa chữa khác nếu độ bền thành còn lại không đủ.

Các bước sửa ren

1. Xác định ren bị hỏng và kiểm tra xem bộ có đúng kích thước sửa ren cho M 12 x 1,25 hay không.
2. Cố định chi tiết để món chuẩn bị có thể bám theo đúng trục ren ban đầu.
3. Chuẩn bị lỗ bị hỏng bằng bước khoan hoặc làm sạch theo yêu cầu quy trình của bộ sửa ren.
4. Taro ren lỗ cấy STI bằng mũi taro sửa ren đi kèm hoặc được chỉ định.
5. Làm sạch lỗ và loại bỏ phoi trước khi lắp ren cấy.
6. Lắp ren cấy bằng tay cấy ren đúng loại cho đến khi đạt vị trí ngồi ren.
7. Bẻ chân ren cấy khi hệ thống ren cấy đã chọn yêu cầu bước này.
8. Kiểm tra ren đã sửa bằng vít ghép hoặc phương pháp kiểm tra dùng trong quy trình của bạn.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

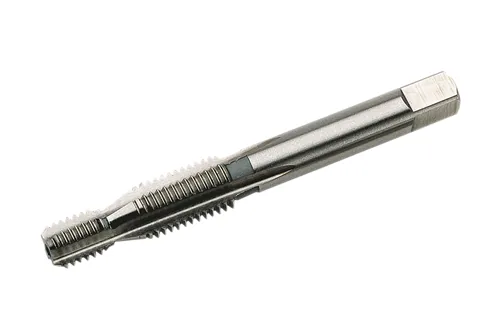

• Mũi taro máy STI ISO 529 HSS-G - M 12 x 1.25: mã 03634
• Tay cấy ren V-COIL No. 15: mã 08015
• Cây bẻ chân ren cấy No. 15: mã 07015
• Ren cấy V-COIL loại chạy tự do S M 12 x 1,25 - 1,5 D: mã 07323

Cách chọn

Xác nhận M 12 x 1,25, chiều dài ren cấy và toàn bộ đi kèm trước khi bắt đầu sửa ren.
