Bộ sửa ren VÖLKEL, 20 x 2,0 - 1,5D

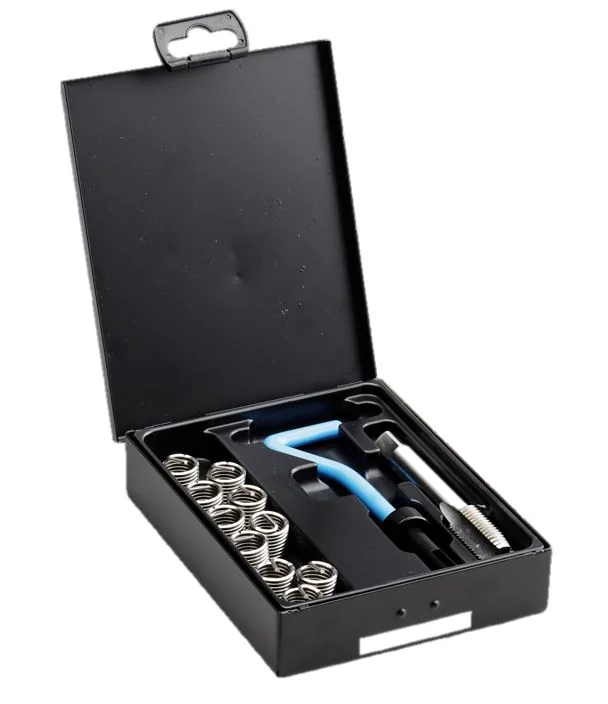

Bộ sửa ren VÖLKEL mã 04038, loại 20 x 2,0 - 1,5D. Dùng để phục hồi ren trong bị hỏng bằng ren cấy cho M 20 x 2.0. Bộ dùng khi ren trong hiện có bị toét hoặc mòn. Cần khôi phục mối ghép vít gốc bằng quy trình sửa ren cấy có kiểm soát. Thành phần chính gồm mũi taro máy ngắn STI ISO 529 Form D. Loại HSS-G M 20 x 2.0 mã 03039, cùng tay cấy ren V-COIL No. 21 mã 08021, cùng 5 ren cấy V-COIL loại chạy tự do S. Loại M 20 x 2.0 - 1.5D mã 07340. Đựng trong hộp kim loại kèm khay nhựa. Bộ được dùng trong xưởng dụng cụ hoặc sửa chữa hiện trường. Nơi cần phối hợp các bước khoan, taro STI, cấy ren cấy. Và kiểm tra theo một quy trình chuẩn bị có thể lặp lại.

Lợi ích là cấu trúc bộ giữ quy trình sửa luôn gắn liền với M 20 x 2.0. Các bước được phối hợp sẵn giúp giảm nguy cơ lẫn đồ nghề từ kích thước khác. Việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu. Điều này thực hiện được khi chi tiết cho phép chuẩn bị đúng cách. Bộ chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng. Nếu độ đồng tâm hoặc độ bền thành còn lại không đủ. Thì cần thay chi tiết hoặc chọn phương pháp sửa chữa khác.

Bộ sửa ren VÖLKEL, 20 x 2,0 - 1,5D

Tính năng và ứng dụng

Bộ sửa ren này dùng để phục hồi ren trong bị hỏng bằng ren cấy, dành cho M 20 x 2.0. Dùng khi ren trong hiện có bị hỏng. Cần khôi phục mối ghép vít gốc bằng quy trình sửa ren cấy có kiểm soát.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Giữ quy trình trong tầm kiểm soát bằng cách kiểm tra độ đồng tâm. Kiểm tra việc thoát phoi và vị trí ngồi của ren cấy. Cùng độ ăn khớp ren cuối cùng.

Ứng dụng

• phục hồi ren M 20 x 2.0 bị toét hoặc mòn bằng quy trình sửa dùng ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ giữ cho quy trình sửa luôn gắn liền với M 20 x 2.0
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm hoặc độ bền thành còn lại không đủ. Hoặc dùng phương pháp sửa chữa khác trong trường hợp đó.

Các bước sửa ren

1. So sánh M 20 x 2.0 với bản vẽ chi tiết hoặc bu-lông gốc trước khi chọn bộ.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng tay cấy ren quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 20 x 2.0: mã 03039
• Tay cấy ren V-COIL No. 21: mã 08021
• Ren cấy V-COIL loại chạy tự do S M 20 x 2.0 - 1.5 D: mã 07340

Cách chọn

Xác nhận M 20 x 2.0, chiều dài ren cấy, và tất cả món kèm theo trước khi bắt đầu sửa.
