Bộ sửa ren VÖLKEL, 14 x 1,25 - 1,5D

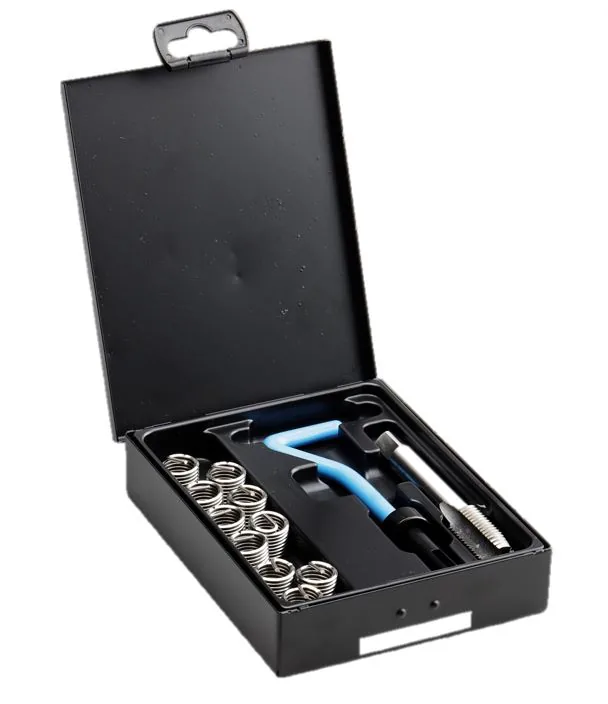

Bộ sửa ren VÖLKEL mã 04030 dùng để phục hồi ren trong bị hỏng bằng ren cấy. Dành cho M 14 x 1.25, chiều dài ren cấy 1.5D. Bộ áp dụng quy trình sửa ren V-COIL. Quy trình giúp khôi phục mối ghép vít gốc khi ren trong hiện có bị hỏng. Vẫn giữ nguyên kích thước vít ban đầu. Thành phần chính gồm mũi taro máy ngắn STI ISO 529 Form D. Loại HSS-G M 14 x 1.25 mã 03029. Và đầu cấy ren V-COIL No. 17 mã 08017 và ren cấy V-COIL loại chạy tự do S. Kích thước M 14 x 1.25 - 1.5D mã 07327. Kèm theo hộp kim loại và khay nhựa đựng bộ. Bộ sửa ren phù hợp dùng trong sửa chữa tại xưởng và bảo trì. Áp dụng cho các chi tiết như vỏ máy, nắp đậy, giá đỡ, mặt bích.

Và các chi tiết kim loại tương tự khác.

Quy trình gồm các bước chuẩn bị lỗ, taro STI, lắp ren cấy và kiểm tra. Các bước được phối hợp đồng nhất theo kích thước M 14 x 1.25. Mục đích là giảm nguy cơ lẫn đồ nghề giữa các kích thước khác nhau. Lợi ích của bộ là giữ quy trình sửa chữa chuẩn hóa. Bộ giúp tiết kiệm thời gian lựa chọn dụng cụ. Bộ hỗ trợ sửa ren có kiểm soát khi tình trạng chi tiết cho phép. Điều kiện là độ đồng tâm và độ bền thành còn lại đáp ứng yêu cầu chuẩn bị.

Bộ sửa ren VÖLKEL, 14 x 1,25 - 1,5D

Tính năng và ứng dụng

Bộ sửa ren này dùng để phục hồi ren trong bị hỏng bằng ren cấy, dành cho M 14 x 1.25. Dùng khi ren trong hiện có bị hỏng. Cần khôi phục mối ghép vít gốc bằng quy trình sửa ren cấy có kiểm soát.

Lựa chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Nên cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ sửa ren cần được chọn theo ren của chi tiết, bề dày thành hiện có và quy trình lắp đặt yêu cầu. Dùng bản vẽ, chi tiết hiện có và quy trình sửa chữa yêu cầu làm cơ sở lựa chọn.

Ứng dụng

• sửa chữa ren trong M 14 x 1.25 bị hỏng bằng quy trình sửa ren V-COIL
• sửa chữa tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu có thể dùng được
• sửa chữa chi tiết trong vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự
• lựa chọn theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu

Lợi ích

• kết cấu bộ sửa ren giữ quy trình sửa chữa đồng nhất với M 14 x 1.25
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm hoặc độ bền thành còn lại không đủ. Hoặc dùng phương pháp sửa chữa khác trong trường hợp đó.

Các bước sửa ren

1. Xác định ren bị hỏng và xác nhận bộ sửa ren đúng kích thước sửa chữa cho M 14 x 1.25.
2. Cố định chi tiết để món chuẩn bị có thể bám theo đúng trục ren ban đầu.
3. Chuẩn bị lỗ bị hỏng bằng bước khoan hoặc làm sạch theo yêu cầu quy trình của bộ sửa ren.
4. Taro ren lỗ cấy STI bằng mũi taro sửa ren đi kèm hoặc được chỉ định.
5. Làm sạch lỗ và loại bỏ phoi trước khi lắp ren cấy.
6. Lắp ren cấy bằng tay cấy ren đúng loại cho đến khi đạt vị trí ngồi ren.
7. Bẻ chân ren cấy khi hệ thống ren cấy đã chọn yêu cầu bước này.
8. Kiểm tra ren đã sửa bằng vít ghép hoặc phương pháp kiểm tra dùng trong quy trình của bạn.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 14 x 1.25: mã 03029
• Đầu cấy ren V-COIL No. 17: mã 08017
• Ren cấy V-COIL loại chạy tự do S M 14 x 1.25 - 1.5 D: mã 07327

Cách chọn

Xác nhận M 14 x 1.25, chiều dài ren cấy, và mọi món kèm theo trước khi bắt đầu sửa chữa.
