Bộ sửa ren xưởng các-te dầu VÖLKEL OS 21 M 20x1.5 – M 24x1.5

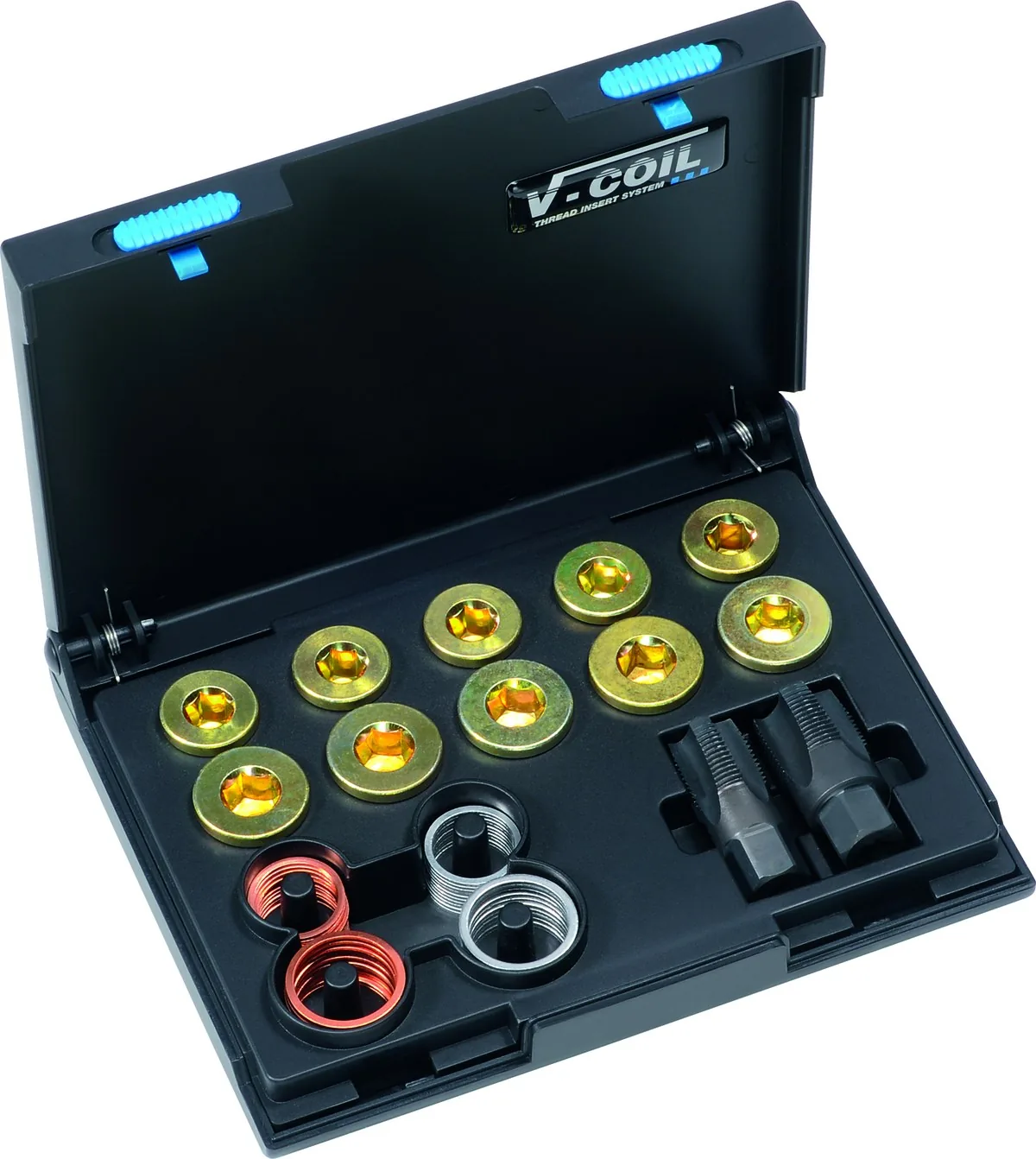

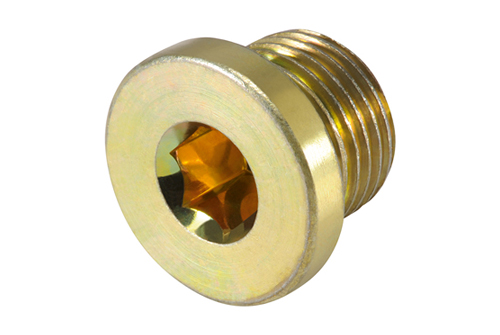

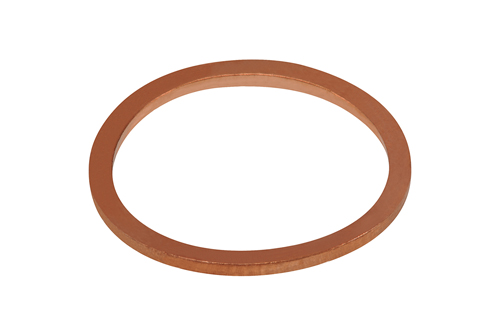

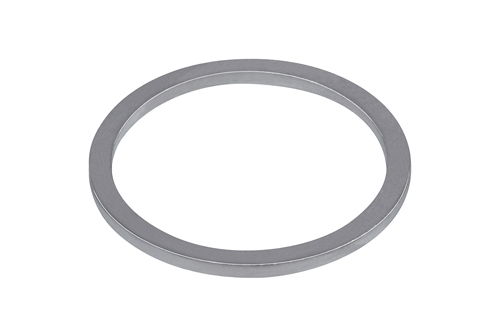

Bộ sửa ren xưởng mã 19121 là bộ sửa ren OS 21. Dùng cho các lần sửa ren V-COIL lặp lại ở dải kích thước M 20x1.5 đến M 24x1.5. Bộ phục vụ sửa ren có kiểm soát. Đảm bảo các công đoạn khoan hoặc gia công sơ bộ, taro STI, lắp ren cấy và kiểm tra cuối cùng. Tất cả đều phù hợp với cùng một kích thước sửa ren. Thành phần chính gồm mũi taro STI HexTap mã 19005 cho M 20x1.5. Cùng mũi taro STI HexTap mã 19006 cho M 24x1.5. Kèm theo ốc xả dầu OS, vòng đệm làm kín các kích thước 20x24x1.5mm và 24x29x2.0mm. Và có thêm hộp nhựa đựng dụng cụ.

Việc lựa chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Cần khớp với mối ghép vít hoặc bản vẽ. Đồng thời căn cứ vào bề dày thành hiện có và quy trình lắp đặt yêu cầu. Bộ sửa ren này dùng để sửa chữa ren hỏng tại xưởng. Áp dụng cho các chi tiết như vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự. Dùng khi cần giữ nguyên kích thước vít ban đầu. Cấu trúc bộ gắn liền với dải kích thước M 20x1.5 đến M 24x1.5. Nhờ đó các bước chuẩn bị, taro, cấy ren và kiểm tra được phối hợp đồng bộ. Điều này giảm nguy cơ lẫn đồ nghề giữa các kích thước khác nhau. Nhờ vậy mang lại hiệu quả sửa chữa có kiểm soát cho chi tiết bị hỏng.

Bộ sửa ren xưởng các-te dầu VÖLKEL OS 21 M 20x1.5 – M 24x1.5

Tính năng và ứng dụng

Bộ này là bộ sửa ren xưởng. Dùng cho các lần sửa ren V-COIL lặp lại trong dải kích thước đã nêu. Phục vụ sửa ren có kiểm soát ở M 20x1.5 - M 24x1.5. Logic của bộ rất quan trọng. Vì công đoạn khoan hoặc gia công sơ bộ, taro STI, lắp ren cấy và kiểm tra cuối cùng đều phải phù hợp. Tất cả phải cùng một kích thước sửa ren.

Lựa chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren, nên cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ sửa ren cần được chọn theo ren của chi tiết, bề dày thành hiện có và quy trình lắp đặt yêu cầu. Dùng bản vẽ, chi tiết hiện có và quy trình sửa chữa yêu cầu làm cơ sở lựa chọn.

Ứng dụng

• sửa chữa ren trong M 20x1.5 - M 24x1.5 bị hỏng bằng quy trình sửa ren V-COIL
• sửa chữa tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu có thể dùng được
• sửa chữa chi tiết trong vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự
• lựa chọn theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu

Lợi ích

• cấu trúc bộ giúp quy trình sửa ren gắn liền với M 20x1.5 - M 24x1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng có thể được chuẩn bị đúng cách. Hãy thay chi tiết hoặc dùng phương pháp sửa chữa khác. Áp dụng nếu độ đồng tâm hoặc độ bền thành còn lại không đủ.

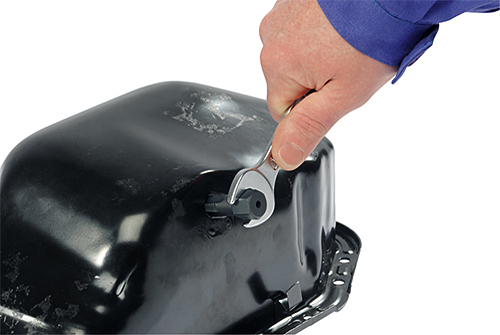

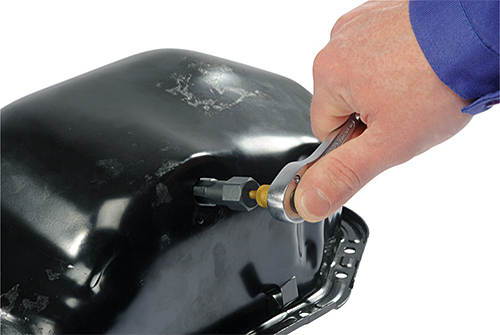

Các bước sửa ren

1. Xác định ren bị hỏng và kiểm tra xem bộ có đúng kích thước sửa ren cho M 20x1.5 - M 24x1.5 hay không.
2. Cố định chi tiết để món chuẩn bị có thể bám theo đúng trục ren ban đầu.
3. Chuẩn bị lỗ bị hỏng bằng bước khoan hoặc làm sạch theo yêu cầu quy trình của bộ sửa ren.
4. Taro ren lỗ cấy STI bằng mũi taro sửa ren đi kèm hoặc được chỉ định.
5. Làm sạch lỗ và loại bỏ phoi trước khi lắp ren cấy.

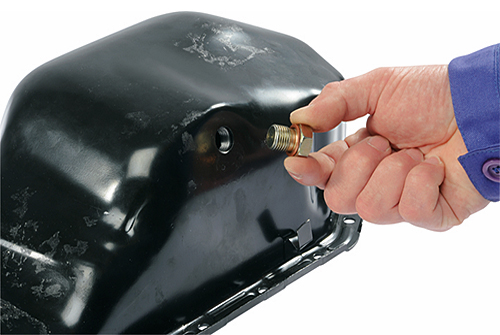

6. Lắp ren cấy bằng tay cấy ren đúng loại cho đến khi đạt vị trí ngồi ren.
7. Bẻ chân ren cấy khi hệ thống ren cấy đã chọn yêu cầu bước này.

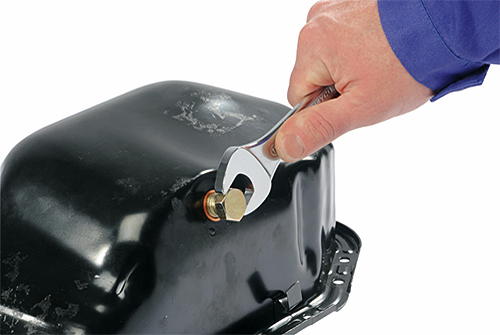

8. Kiểm tra ren đã sửa bằng vít ghép hoặc phương pháp kiểm tra dùng trong quy trình của bạn.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro STI HexTap cho ren ốc xả dầu HSS-G - M 20 x 1.5: mã 19005
• Mũi taro STI HexTap cho ren ốc xả dầu HSS-G - M 24 x 1.5: mã 19006

Cách chọn

Xác nhận M 20x1.5 - M 24x1.5, chiều dài ren cấy và từng món kèm theo trước khi bắt đầu sửa ren.
