Bộ sửa ren VÖLKEL HexTap LSN cho ren ốc xả dầu M18 x 1.5, 10E

Bộ sửa ren HexTap LSN, 9 mã 19102 dùng để phục hồi ren trong bị hỏng. Phương pháp dùng là ren cấy, dành cho ren M18 x 1.5. Bộ này được dùng khi ren trong hiện có bị tuột hoặc mòn. Cần phục hồi kết nối vít ban đầu bằng quy trình sửa ren cấy có kiểm soát. Thành phần chính gồm mũi taro STI HexTap mã 19007 dùng cho ren M20 x 1.5. Có mũi taro STI HexTap mã 19008 dùng lắp đặt ren cấy đặc cho ren M18 x 1.5. Còn có ren cấy V-COIL loại LS INCONEL X750 M18 x 1.5 - 9.0 mm mã 19149, số lượng 10 chiếc. Tất cả đựng trong hộp nhựa. Bộ thích hợp dùng trong xưởng dụng cụ hoặc sửa chữa hiện trường. Nơi các chi tiết của bộ phải khớp đúng kích thước ren.

Lợi ích của bộ là cấu trúc đồng bộ, giúp quy trình sửa chữa gắn liền với M18 x 1.5. Các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp chặt chẽ. Nhờ đó giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau. Việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu. Điều này áp dụng khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát. Tuy nhiên cần thay chi tiết nếu độ đồng tâm hoặc độ bền thành không đủ.

Bộ sửa ren ốc xả dầu HexTap LSN M18 x 1.5, 10E

Tính năng và ứng dụng

Bộ sửa ren này dùng để phục hồi ren trong bị hỏng bằng ren cấy, dành cho M18 x 1.5. Dùng khi ren trong hiện có bị hỏng. Cần phục hồi kết nối vít ban đầu bằng phương pháp sửa ren cấy có kiểm soát.

Ký hiệu ren phải khớp với chi tiết hiện có trước khi bắt đầu quá trình sửa chữa hoặc lắp đặt. Bộ sửa ren cần được chọn theo ren của chi tiết, bề dày thành sẵn có và quy trình lắp đặt yêu cầu. Giữ cho việc thiết lập được kiểm soát bằng cách kiểm tra độ thẳng hàng. Cũng cần loại bỏ phoi, kiểm tra vị trí ngồi và độ ăn khớp ren cuối cùng.

Ứng dụng

• phục hồi ren M18 x 1.5 bị tuột hoặc mòn bằng quy trình sửa chữa dựa trên ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ sửa ren giữ cho quy trình sửa chữa gắn liền với M18 x 1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng có thể được chuẩn bị đúng cách. Hãy thay chi tiết hoặc dùng phương pháp sửa chữa khác. Áp dụng khi độ đồng tâm hoặc độ bền thành còn lại không đủ.

Các bước sửa ren

1. So sánh M18 x 1.5 với bản vẽ chi tiết hoặc bu lông gốc trước khi chọn bộ sửa ren.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng tay cấy ren quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

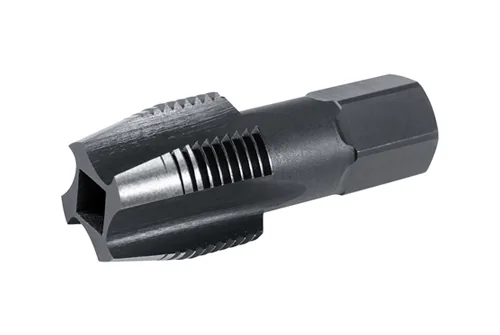

• Mũi taro STI HexTap cho ren cảm biến ôxy M18x1.5 HSS-G - M 20 x 1.5: mã 19007
• Mũi taro STI HexTap dùng để lắp đặt ren cấy đặc cho ren cảm biến ôxy M18x1.5 HSS-G - M 18 x 1.5: mã 19008

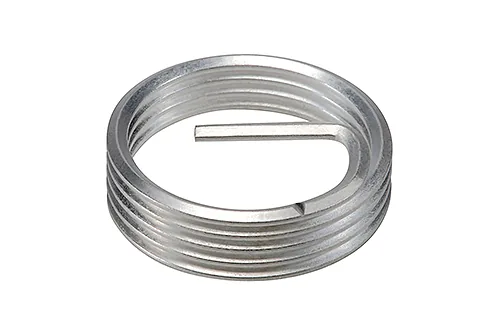

• Ren cấy V-COIL loại LS INCONEL X750 M 18 x 1.5 - 9.0 mm: mã 19149

Cách chọn

Xác nhận M18 x 1.5, chiều dài ren cấy và tất cả món kèm theo trước khi bắt đầu sửa chữa.
