Bộ sửa ren VÖLKEL V-COIL rapid, 5 x 0,8 - 1,5D

Bộ sửa ren VÖLKEL V-COIL rapid có mã 04309. Kích thước là M 5 x 0.8 - 1.5D. Đây là bộ hoàn chỉnh dùng sửa ren trong M bị hỏng, toác hoặc mòn. Bộ gồm mũi taro STI HexTap và mũi khoan xoắn STI 5.2 mm. Có tay cấy ren với đầu nối lục giác. Kèm cây bẻ chân ren cấy. Và 10 ren cấy Type S chạy tự do bằng thép không gỉ. Tất cả thành phần được phối hợp theo ký hiệu ren M 5 x 0.8. Chiều dài ren cấy là 1.5D. Phù hợp quy trình sửa ren có kiểm soát theo tiêu chuẩn STI. Dụng cụ có đầu nối lục giác 1/4 inch, có thể dùng máy vặn vít pin hoặc đầu giữ mũi bit để truyền động.

Bộ sửa ren này phù hợp gia cố ren trong vật liệu độ bền cắt thấp. Ví dụ như hợp kim nhôm và magiê. Dùng cho xưởng bảo trì, công việc lắp ráp, bộ phận dịch vụ. Cũng dùng cho chế tạo máy và gia công kim loại. Việc sửa chữa giúp khôi phục ren trong dùng được trong vật liệu nền, thay vì chỉ tiện lại ren ban đầu. Lợi ích chính là cấu hình bộ hoàn chỉnh. Mũi khoan và mũi taro STI được phối hợp sẵn. Có 10 ren cấy cho nhiều lần sửa chữa. Ren cấy thép không gỉ chống ăn mòn tốt. Hộp nhựa bảo quản gọn gàng, tiện dụng.

Bộ sửa ren VÖLKEL V-COIL rapid, 5 x 0,8 - 1,5D

Tính năng và ứng dụng

Bộ sửa ren V-COIL rapid M 5 x 0.8 - 1.5D là bộ sửa ren hoàn chỉnh cho ren trong M bị hỏng, toác hoặc mòn. Bộ này gồm mũi taro STI HexTap và mũi khoan xoắn STI. Còn có tay cấy ren với đầu nối lục giác. Kèm cây bẻ chân ren cấy và ren cấy Type S chạy tự do. Đây là các thành phần cần thiết cho quy trình sửa ren có kiểm soát. Việc lựa chọn dựa trên ký hiệu ren M 5 x 0.8. Chiều dài ren cấy là 1.5D. Bước chuẩn bị STI tương ứng mũi khoan STI 5.2 mm.

M là ký hiệu ren hệ mét ISO bước thô theo DIN 13. Đây là tiêu chuẩn cho các mối ghép vít trong cơ khí, sản xuất và bảo trì ở châu Âu. Việc sửa ren không đơn giản là tiện lại ren trong ban đầu. Thay vào đó, ren lỗ cấy STI được tạo trước. Sau đó ren cấy bằng thép không gỉ được lắp vào. Việc này khôi phục ren trong dùng được trong vật liệu nền. Dụng cụ V-COIL rapid có đầu nối lục giác 1/4". Có thể dùng máy vặn vít pin hoặc đầu giữ mũi bit để truyền động.

Ứng dụng

• để sửa ren trong M 5 x 0.8 bị hỏng hoặc mòn
• cho các chi tiết mà ren trong ban đầu không còn đủ lực giữ đáng tin cậy
• để gia cố ren trong các vật liệu có độ bền cắt thấp hơn, như hợp kim nhôm và magiê
• để tạo ra ren trong bền chắc bằng ren cấy Type S chạy tự do
• cho xưởng bảo trì, công việc lắp ráp, bộ phận dịch vụ, chế tạo máy và gia công kim loại
• Quy trình: truyền động bằng máy vặn vít pin, đầu giữ mũi bit hoặc bằng tay qua đầu nối lục giác 1/4"
• Dùng: cắt ren, taro lại ren và làm sạch ren tùy theo tình trạng ren

Lợi ích

• cấu hình bộ sửa ren hoàn chỉnh cho sửa ren trong M 5 x 0.8
• Mũi khoan STI và mũi taro STI được phối hợp để dùng trong quy trình sửa ren bằng ren cấy
• 10 ren cấy đi kèm cho phép thực hiện nhiều lần sửa chữa trên cùng kích thước ren
• Type S là loại chạy tự do, phục hồi ren trong bình thường mà không có hiệu ứng khoá.
• ren cấy thép không gỉ hỗ trợ ren trong chắc chắn và chống ăn mòn
• đầu nối lục giác 1/4" cho phép dùng máy vặn vít pin và đẩy nhanh các lần sửa ren lặp lại
• hộp nhựa bảo vệ từng chi tiết và giúp sắp xếp xưởng gọn gàng hơn

Giới hạn dùng

• Việc sửa chữa chỉ đáng tin cậy khi thực hiện sạch sẽ. Cần khoan, taro STI và độ sâu lắp ren cấy đúng chuẩn. Hãy tuân thủ cẩn thận trình tự của bộ. Từ khâu chuẩn bị đến kiểm tra cuối cùng.

Các bước sửa ren

1. Kiểm tra ren trong bị hỏng và xác nhận cấu trúc chi tiết phù hợp để sửa chữa bằng ren cấy.
2. Căn chỉnh chi tiết chắc chắn và đảm bảo trục dụng cụ theo đúng trục ren hiện có.
3. Khoan bỏ phần ren hỏng bằng mũi khoan xoắn STI 5.2 mm đi kèm.
4. Taro ren lỗ cấy STI bằng mũi taro STI HexTap với dầu cắt gọt phù hợp.
5. Làm sạch kỹ ren lỗ cấy và loại bỏ hết phoi khỏi khu vực sửa chữa.
6. Đặt ren cấy vào tay cấy ren và dẫn hướng thẳng vào ren lỗ cấy.
7. Lắp ren cấy theo chuyển động có kiểm soát theo chiều ren cho đến khi đạt vị trí lắp đặt dự kiến; không bao giờ xoay ngược chiều quay.
8. Bẻ bỏ chân ren cấy bằng cây bẻ chân ren cấy.
9. Kiểm tra ren đã sửa bằng vít phù hợp hoặc phương pháp kiểm tra thích hợp.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

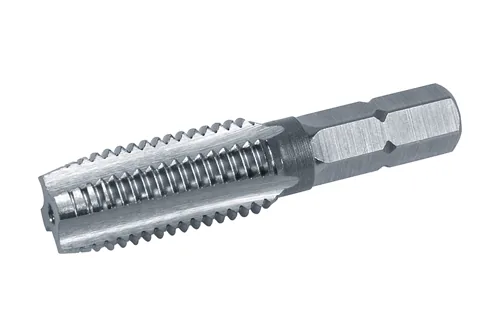

• Mũi taro máy STI HexTap V-COIL rapid Form D HSS-G - M 5 x 0.8: mã 03093

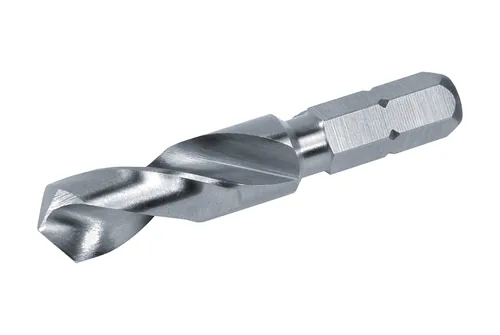

• Mũi khoan xoắn STI V-COIL rapid, 5.2 mm: mã 03083

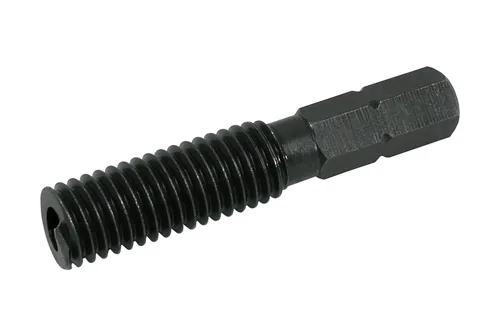

• Tay cấy ren V-COIL (đầu nối truyền động 1/4") M 5 x 0.8: mã 08093

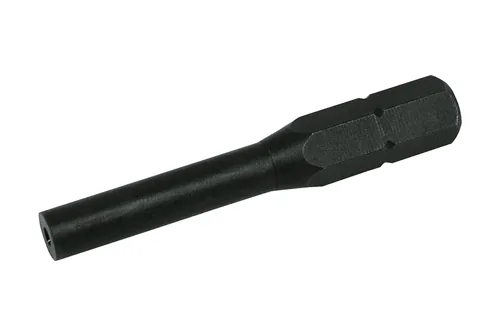

• Cây bẻ chân ren cấy (đầu nối truyền động 1/4") No. 8: mã 07093
• Ren cấy V-COIL loại chạy tự do S M 5 x 0.8 - 1.5 D: mã 07308

Cách chọn

Trước khi bắt đầu sửa chữa, kiểm tra ký hiệu ren, tình trạng chi tiết, bề dày thành và độ sâu lắp đặt khả dụng. Việc căn chỉnh ổn định rất quan trọng để ren cấy định vị đúng trong ren STI.
