Bộ sửa ren 23 chi tiết UNC.10x24 VÖLKEL 04102, gồm 20 ren cấy inox, mũi khoan HSS-G, taro STI

Bộ sửa ren V-COIL 04104 dành cho ren UNC No. 10 × 24 cung cấp đầy đủ dụng cụ và phụ kiện để khôi phục ren trong bị hư hỏng hoặc mòn trên chi tiết cơ khí. Hệ ren UNC (Unified National Coarse) là ren thô inch phổ biến trong các cụm lắp ráp và phụ tùng theo tiêu chuẩn Mỹ.

Quy trình sửa chữa không đơn thuần là cắt lại ren cũ, mà tạo ren tiếp nhận STI đặc biệt để nhận ren cấy inox, giúp chi tiết có ren trong mới đạt chuẩn DIN 8140.

Bộ sửa ren 23 chi tiết UNC.10x24 VÖLKEL 04102
gồm 20 ren cấy inox, mũi khoan HSS-G, taro STI

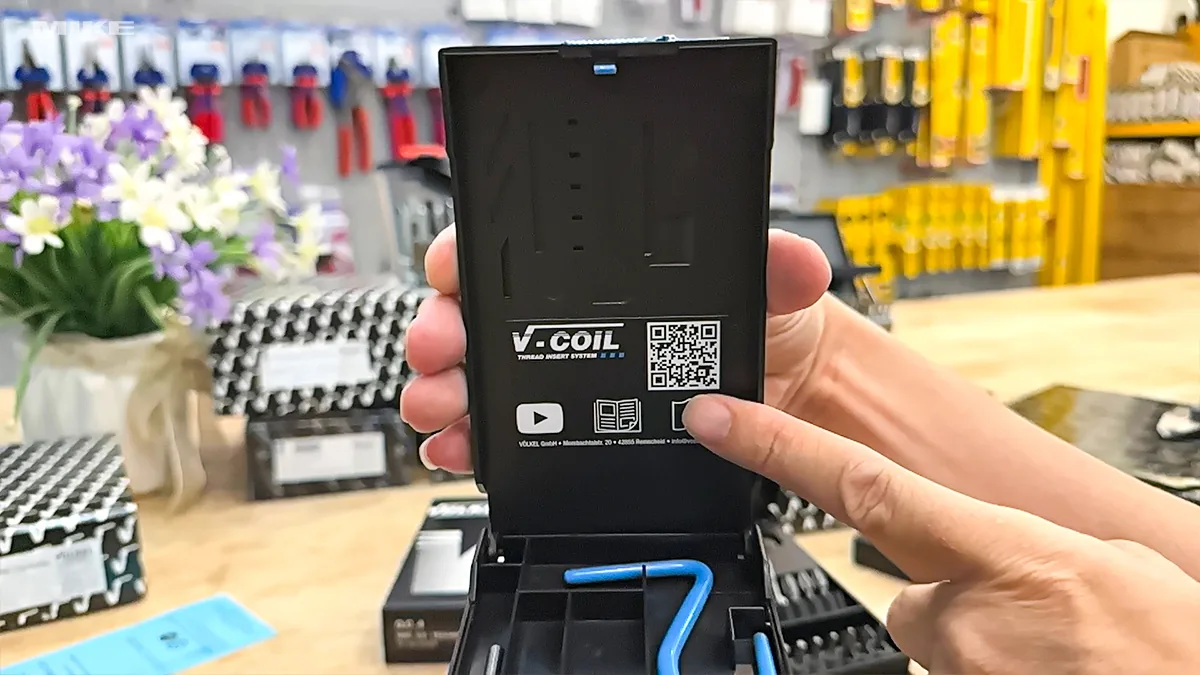

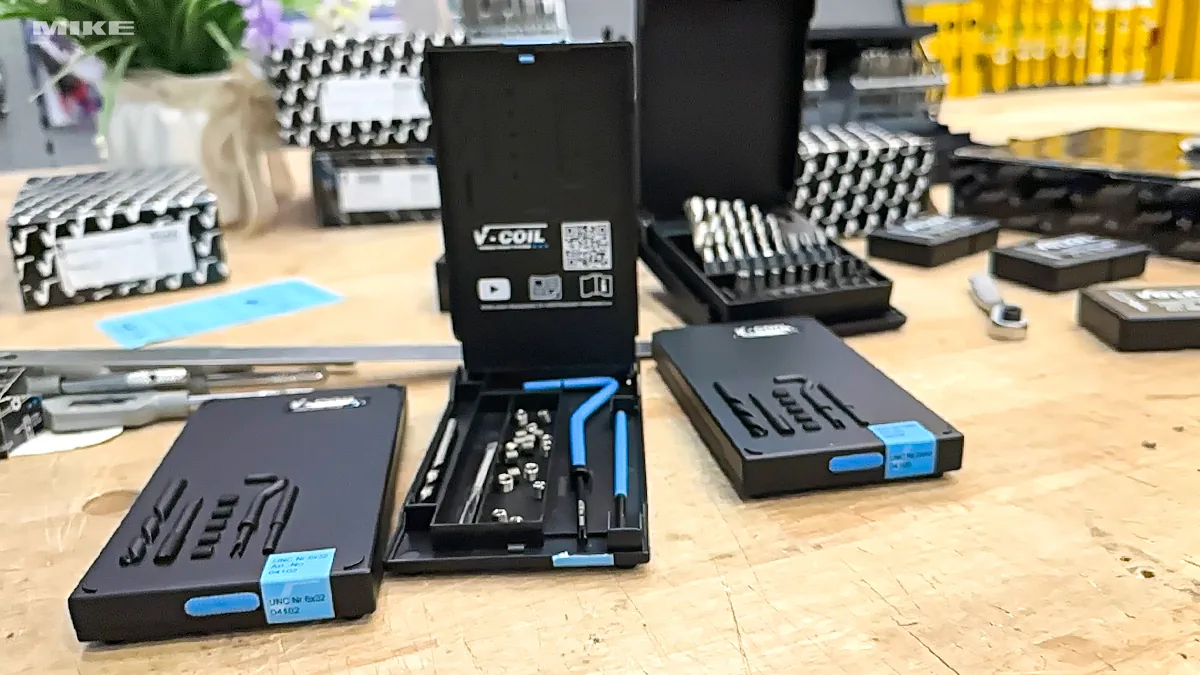

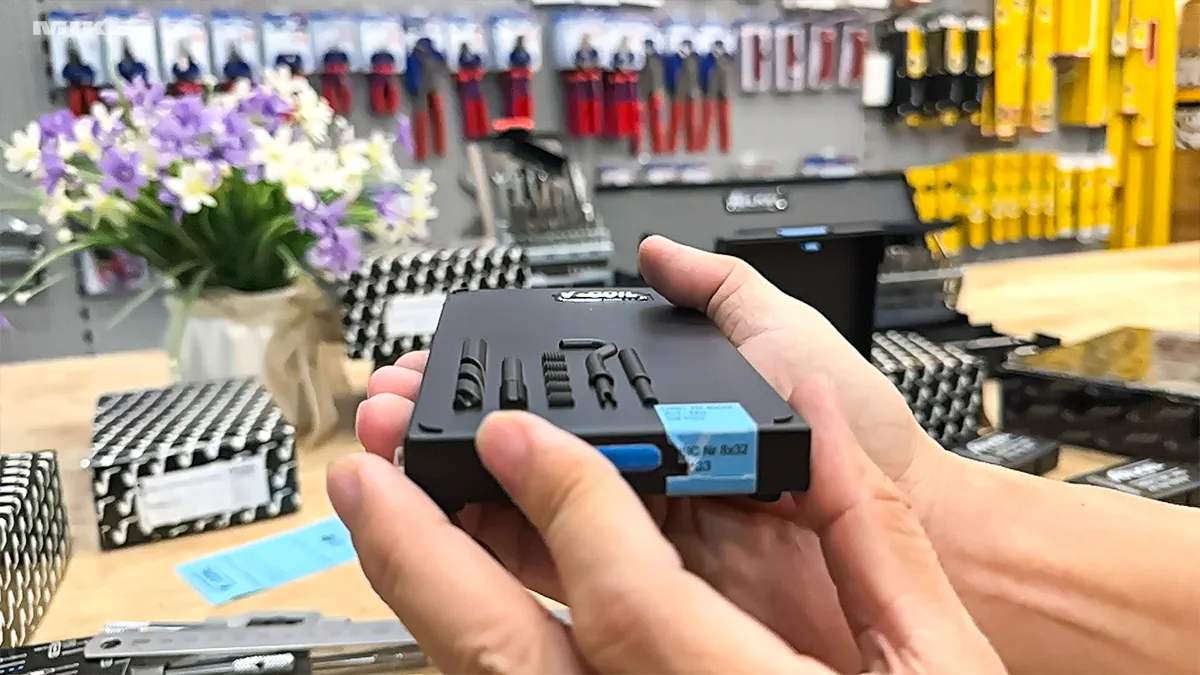

Bộ kit được đóng gói trong hộp nhựa, bao gồm taro STI ngắn Form D HSS-G cho UNC No. 10 × 24 (mã 03105), mũi khoan STI đường kính 5,2 mm (mã 00052), dụng cụ lắp có cổ hãm số 7 (mã 08007), dụng cụ bẻ đuôi số 6 (mã 07006) và 20 ren cấy Type S tự do chiều dài 1,5D bằng inox (mã 08305). Ren cấy Type S tự do phù hợp với các mối ghép vít thông thường không yêu cầu chức năng hãm.

• Taro STI ngắn ISO 529 Form D, vật liệu HSS-G
• Mũi khoan STI 5,2 mm chuyên dụng
• 20 ren cấy inox Type S, dung sai ISO 2 (6H)
• Dụng cụ lắp số 7 với cổ hãm định vị
• Dụng cụ bẻ đuôi số 6

Cấu trúc kit theo logic hoàn chỉnh giúp giảm sai sót khi chọn dụng cụ trong quy trình sửa chữa, đặc biệt hữu ích cho công việc bảo dưỡng định kỳ trên các chi tiết ren inch UNC.

Quy trình sửa ren từng bước

Trước khi tiến hành, cần kiểm tra ký hiệu ren, tình trạng chi tiết, độ dày thành và chiều dài ren cấy cần thiết để đảm bảo ren cấy ngồi chắc trong ren tiếp nhận. Kẹp chặt chi tiết, đảm bảo trục dụng cụ và trục ren thẳng hàng. Khoan phá vùng ren hư bằng mũi khoan STI 5,2 mm đi kèm, sau đó cắt ren tiếp nhận STI bằng taro phù hợp với dầu cắt gọt thích hợp.

• Kiểm tra ren hư và khả năng sửa chữa của chi tiết
• Khoan phá ren cũ bằng mũi STI 5,2 mm
• Cắt ren tiếp nhận STI với taro HSS-G đi kèm
• Làm sạch phoi và ren tiếp nhận
• Lắp ren cấy bằng dụng cụ lắp số 7
• Bẻ đuôi dẫn hướng bằng dụng cụ số 6
• Kiểm tra ren bằng vít hoặc dụng cụ kiểm tra

Đặt ren cấy vào dụng cụ lắp tay, vặn thẳng vào ren tiếp nhận cho đến khi đạt vị trí lắp định trước. Sau khi lắp xong, dùng dụng cụ bẻ đuôi để tháo đuôi dẫn hướng, rồi kiểm tra ren bằng vít phù hợp.

Ứng dụng thường gặp

Bộ kit phục vụ sửa chữa ren trong UNC No. 10 × 24 bị hư hoặc mòn, gia cố ren trong vật liệu có độ bền cắt thấp, phục hồi chi tiết có ren hư hỏng và tạo ren trong chịu tải mới bằng ren cấy Type S. Thường dùng trong xưởng bảo dưỡng, lắp ráp, gia công kim loại và cơ khí. Quy trình có thể thực hiện bằng tay hoặc máy tùy cấu hình đầu kẹp và thiết bị.

Độ tin cậy của việc sửa chữa phụ thuộc vào độ chính xác khi khoan, cắt ren tiếp nhận STI và độ sâu lắp ren cấy, do đó cần tuân thủ đúng trình tự các bước và sử dụng đúng dụng cụ trong kit. Ren cấy Type S tự do không có chức năng hãm, chỉ phù hợp với mối ghép vít thông thường. Cần đảm bảo trục dụng cụ và trục ren thẳng hàng trong suốt quá trình để tránh lệch ren.
