Bộ sửa ren VÖLKEL cho ren bugi, 10 x 1,0, 1,5 D

Bộ sửa ren mã 04094 của VÖLKEL dùng để khôi phục vị trí ren bugi bị hỏng. Bộ này sửa ren có kiểm soát cho ren M 10 x 1,0 theo hệ thống V-COIL. Bộ gồm các thành phần phối hợp đồng bộ, mã 03633 mũi taro máy STI ISO 529 HSS-G, mã 08013 tay cấy ren V-COIL No. 13, mã 07013 cây bẻ chân ren cấy No. 13, và mã 07317 ren cấy loại chạy tự do S M 10 x 1.0 - 1.5 D gồm 10 chiếc, tất cả đựng trong hộp nhựa. Logic của bộ quan trọng vì nhiều bước phải khớp nhau. Khoan hoặc gia công sơ bộ, taro STI, lắp ren cấy. Và kiểm tra cuối cùng phải phù hợp cùng một kích thước sửa chữa.

Bộ phù hợp dùng trong xưởng dụng cụ hoặc sửa chữa hiện trường. Dùng khi cần tái tạo ren bugi M 10 x 1.0 bị tước hoặc mòn. Phù hợp khi sửa ren thực tế hơn so với thay cả chi tiết. Lợi ích chính là cấu trúc bộ giúp quy trình sửa chữa luôn khớp đúng kích thước ren. Nhờ đó giảm nguy cơ lẫn dụng cụ khác cỡ. Đồng thời có thể giữ nguyên kích thước vít ban đầu. Điều này khả thi khi chi tiết cho phép chuẩn bị có kiểm soát. Bộ chỉ hiệu quả khi chi tiết hỏng có thể chuẩn bị đúng cách. Nếu độ đồng tâm hoặc độ bền thành còn lại không đủ, nên thay chi tiết. Hoặc chọn phương pháp sửa chữa khác thay thế.

Bộ sửa ren VÖLKEL cho ren bugi, 10 x 1,0, 1,5 D

Tính năng và ứng dụng

Bộ này là bộ sửa ren bugi dùng để khôi phục vị trí ren bugi bị hỏng. Dùng để sửa ren có kiểm soát trong M 10 x 1,0. Logic của bộ này quan trọng vì nhiều bước phải khớp nhau. Khoan hoặc gia công sơ bộ, taro STI, lắp ren cấy. Và kiểm tra cuối cùng phải phù hợp cùng một kích thước sửa chữa.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Giữ quy trình trong tầm kiểm soát bằng cách kiểm tra độ đồng tâm. Kiểm tra việc thoát phoi và vị trí ngồi của ren cấy. Và kiểm tra độ ăn khớp ren cuối cùng.

Ứng dụng

• tái tạo ren M 10 x 1.0 bị tước hoặc mòn bằng trình tự sửa chữa dựa trên ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ giúp quy trình sửa chữa luôn khớp với M 10 x 1.0
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát
• trọng tâm ren bugi hỗ trợ các lần sửa chữa bảo dưỡng cần kiểm soát vị trí ren và độ sâu lắp đặt

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm không đủ. Hoặc dùng phương pháp sửa chữa khác nếu độ bền thành còn lại không đủ.

Các bước sửa ren

1. So sánh M 10 x 1.0 với bản vẽ chi tiết hoặc bu lông gốc trước khi chọn bộ.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng dụng cụ lắp đặt quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

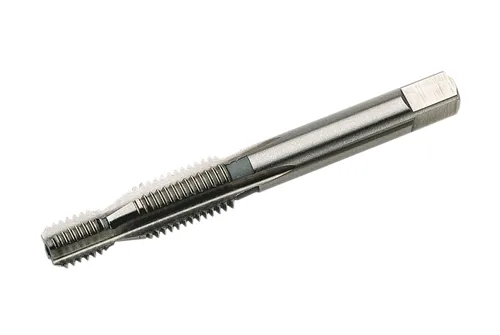

• Mũi taro máy STI ISO 529 HSS-G - M 10 x 1,0: mã 03633
• Tay cấy ren V-COIL No. 13: mã 08013
• Cây bẻ chân ren cấy No. 13: mã 07013
• V-COIL Ren cấy loại chạy tự do S M 10 x 1.0 - 1.5 D: mã 07317

Cách chọn

Kiểm tra lại M 10 x 1.0, chiều dài ren cấy, và tất cả món kèm theo trước khi bắt đầu sửa chữa.
