Bộ sửa ren VÖLKEL cho ren bugi, 8 x 1,25, 1,5 D

Bộ sửa ren VÖLKEL mã 04091 dùng để khôi phục vị trí ren bugi bị hỏng. Dùng để sửa ren có kiểm soát cho M 8 x 1,25, 1,5 D. Theo công nghệ V-COIL. Bộ gồm mũi taro máy STI ISO 529 HSS-G M 8 x 1,25 mã 03631, tay cấy ren V-COIL No. 11 mã 08011, cây bẻ chân ren cấy No. Gồm 11 mã 07011 và ren cấy V-COIL loại chạy tự do kiểu S. Loại M 8 x 1.25 - 1.5 D mã 07311. Được đóng gói trong hộp nhựa tiện bảo quản. Các thành phần được phối hợp đồng bộ theo cùng kích thước sửa chữa. Gồm từ khoan hoặc gia công sơ bộ, taro STI, lắp ren cấy. Đến cả kiểm tra cuối cùng. Nhờ đó giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau.

Bộ được dùng để sửa chữa tại xưởng và bảo trì. Khi cần giữ nguyên kích thước vít ban đầu. Áp dụng cho các chi tiết trong vỏ máy, nắp đậy, giá đỡ. Cũng dùng cho mặt bích và các chi tiết kim loại tương tự. Việc lựa chọn bộ cần dựa theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu. Bộ chỉ phát huy hiệu quả khi chi tiết bị hỏng có thể chuẩn bị đúng cách. Nó cho phép sửa chữa có kiểm soát vị trí ren và độ sâu lắp đặt. Phù hợp với các lần bảo dưỡng cần độ chính xác cao.

Bộ sửa ren VÖLKEL cho ren bugi, 8 x 1,25, 1,5 D

Tính năng và ứng dụng

Bộ này là bộ sửa ren bugi. Dùng để khôi phục vị trí ren bugi bị hỏng. Để sửa ren có kiểm soát trong M 8 x 1,25. Logic của bộ này quan trọng. Vì khoan hoặc gia công sơ bộ, taro STI, lắp ren cấy phải cùng kích thước sửa chữa. Kiểm tra cuối cùng cũng phải phù hợp với kích thước đó.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Kiểm tra ký hiệu ren, giai đoạn dụng cụ, hướng dẫn đầu giữ, bôi trơn và phương pháp kiểm tra trước khi bắt đầu công việc.

Ứng dụng

• sửa ren trong M 8 x 1.25 bị hỏng bằng quy trình sửa ren V-COIL
• sửa chữa tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu có thể dùng được
• sửa chữa chi tiết trong vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự
• lựa chọn theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu

Lợi ích

• cấu trúc bộ giữ quy trình sửa chữa luôn gắn liền với M 8 x 1.25
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát
• trọng tâm ren bugi hỗ trợ các lần sửa chữa bảo dưỡng cần kiểm soát vị trí ren và độ sâu lắp đặt

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng có thể được chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm hoặc độ bền thành còn lại không đủ. Hoặc dùng phương pháp sửa chữa khác trong trường hợp đó.

Các bước sửa ren

1. Xác định ren bị hỏng và xác nhận bộ đúng kích thước sửa chữa cho M 8 x 1.25.
2. Cố định chi tiết để món chuẩn bị có thể bám theo đúng trục ren ban đầu.
3. Chuẩn bị lỗ bị hỏng bằng bước khoan hoặc làm sạch theo yêu cầu quy trình của bộ sửa ren.
4. Taro ren lỗ cấy STI bằng mũi taro sửa ren đi kèm hoặc được chỉ định.
5. Làm sạch lỗ và loại bỏ phoi trước khi lắp ren cấy.
6. Lắp ren cấy bằng tay cấy ren đúng loại cho đến khi đạt vị trí ngồi ren.
7. Bẻ chân ren cấy khi hệ thống ren cấy đã chọn yêu cầu bước này.
8. Kiểm tra ren đã sửa bằng vít ghép hoặc phương pháp kiểm tra dùng trong quy trình của bạn.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

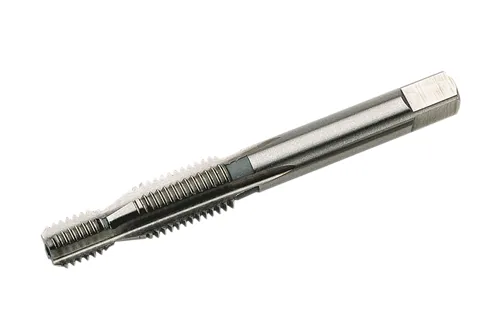

• Mũi taro máy STI ISO 529 HSS-G - M 8 x 1,25: mã 03631
• Tay cấy ren V-COIL No. 11: mã 08011
• Cây bẻ chân ren cấy No. 11: mã 07011
• Ren cấy V-COIL loại chạy tự do kiểu S M 8 x 1.25 - 1.5 D: mã 07311

Cách chọn

Xác nhận M 8 x 1.25, chiều dài ren cấy và mọi món kèm theo trước khi bắt đầu sửa chữa.
