Bộ sửa ren VÖLKEL, 24 x 1,5 - 1,5D

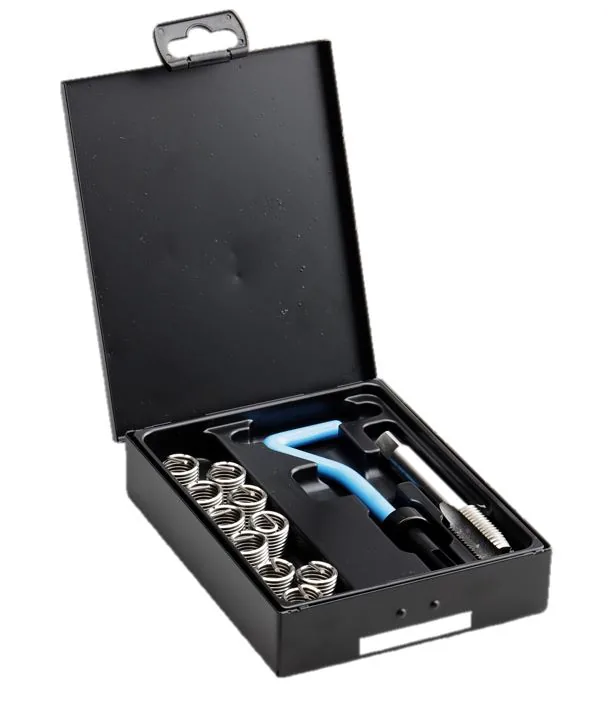

Bộ sửa ren VÖLKEL mã 04045 dùng để phục hồi ren trong bị hỏng bằng ren cấy. Bộ này dành riêng cho M 24 x 1.5. Bộ áp dụng khi ren trong hiện có bị hỏng. Cần khôi phục mối ghép vít ban đầu. Bằng phương pháp sửa ren cấy V-COIL có kiểm soát. Thành phần chính gồm mũi taro máy ngắn STI ISO 529 Form D HSS-G M 24 x 1.5. Kèm theo đầu cấy ren V-COIL No. 23, ren cấy V-COIL loại chạy tự do S M 24 x 1.5 - 1.5D cùng hộp kim loại và khay nhựa đựng. Bộ dùng để sửa chữa tại xưởng và bảo trì. Áp dụng khi cần giữ nguyên kích thước vít ban đầu. Dùng cho vỏ máy, nắp đậy, giá đỡ, mặt bích và chi tiết kim loại tương tự.

Các bước gồm chuẩn bị lỗ bị hỏng, taro ren lỗ cấy STI, làm sạch phoi. Tiếp theo lắp ren cấy bằng tay cấy ren. Bẻ chân ren cấy nếu yêu cầu và kiểm tra ren đã sửa. Cấu trúc bộ gắn liền với M 24 x 1.5. Các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp. Nhờ đó giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau. Việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu. Điều này thực hiện được khi tình trạng chi tiết cho phép chuẩn bị đúng cách. Bộ chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Nếu độ đồng tâm hoặc độ bền thành còn lại không đủ, cần thay chi tiết. Hoặc dùng phương pháp khác thay thế.

Bộ sửa ren VÖLKEL, 24 x 1,5 - 1,5D

Tính năng và ứng dụng

Bộ sửa ren này dùng để phục hồi ren trong bị hỏng bằng ren cấy, dành cho M 24 x 1.5. Dùng khi ren trong hiện có bị hỏng. Cần khôi phục mối ghép vít ban đầu bằng phương pháp sửa ren cấy có kiểm soát.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Kiểm tra ký hiệu ren, giai đoạn dụng cụ, hướng dẫn đầu giữ. Kiểm tra bôi trơn và phương pháp kiểm tra trước khi bắt đầu công việc.

Ứng dụng

• sửa ren trong M 24 x 1.5 bị hỏng bằng quy trình sửa ren V-COIL
• sửa chữa tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu có thể dùng được
• sửa chữa chi tiết trong vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự
• lựa chọn theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu

Lợi ích

• cấu trúc bộ sửa ren giúp quy trình sửa chữa luôn gắn liền với M 24 x 1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm không đủ. Hoặc dùng phương pháp sửa chữa khác nếu độ bền thành còn lại không đủ.

Các bước sửa ren

1. Xác định ren bị hỏng và xác nhận bộ sửa ren đúng kích thước sửa chữa cho M 24 x 1.5.
2. Cố định chi tiết để món chuẩn bị có thể bám theo đúng trục ren ban đầu.
3. Chuẩn bị lỗ bị hỏng bằng bước khoan hoặc làm sạch theo yêu cầu quy trình của bộ sửa ren.
4. Taro ren lỗ cấy STI bằng mũi taro sửa ren đi kèm hoặc được chỉ định.
5. Làm sạch lỗ và loại bỏ phoi trước khi lắp ren cấy.
6. Lắp ren cấy bằng tay cấy ren đúng loại cho đến khi đạt vị trí ngồi ren.
7. Bẻ chân ren cấy khi hệ thống ren cấy đã chọn yêu cầu bước này.
8. Kiểm tra ren đã sửa bằng vít ghép hoặc phương pháp kiểm tra dùng trong quy trình của bạn.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 24 x 1.5: mã 03046
• Đầu cấy ren V-COIL No. 23: mã 08023
• Ren cấy V-COIL loại chạy tự do S M 24 x 1.5 - 1.5 D: mã 07347

Cách chọn

Xác nhận M 24 x 1.5, chiều dài ren cấy và từng món kèm theo trước khi bắt đầu sửa chữa.
