Bộ sửa ren VÖLKEL, 24 x 2,0 - 1,5D

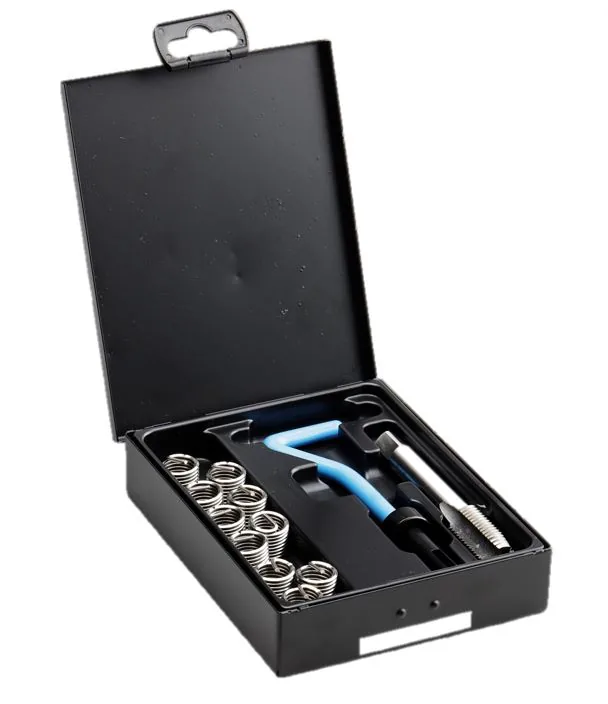

Bộ sửa ren VÖLKEL mã 04044 dùng để phục hồi ren trong bị hỏng bằng ren cấy. Áp dụng khi ren cần được dựng lại chứ không chỉ làm sạch. Dùng cho ren M 24 x 2.0 với chiều dài ren cấy 1.5D. Bộ gồm mũi taro máy ngắn STI ISO 529 Form D HSS-G M 24 x 2.0 mã 03045, đầu cấy ren V-COIL No. Gồm 23 mã 08023. Có thêm 5 ren cấy V-COIL loại chạy tự do mã 07346. Loại này là S M 24 x 2.0 - 1.5D. Được đóng gói trong hộp kim loại kèm khay nhựa. Các thành phần được phối hợp theo trình tự khoan, taro STI, cấy ren và kiểm tra. Trình tự này đảm bảo quy trình sửa chữa luôn khớp đúng kích thước ren M 24 x 2.0.

Bộ phù hợp dùng trong xưởng dụng cụ hoặc sửa chữa hiện trường. Nơi cần phục hồi ren bị tuột hoặc mòn. Việc thay cả chi tiết kém thực tế hơn so với sửa ren. Lợi ích chính là giữ nguyên kích thước vít ban đầu. Điều này đúng khi chi tiết cho phép chuẩn bị có kiểm soát. Cấu trúc bộ được chuẩn hóa giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau. Tuy nhiên bộ chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Cần thay chi tiết nếu độ đồng tâm hoặc độ bền thành còn lại không đủ. Hoặc dùng phương pháp khác thay thế.

Bộ sửa ren VÖLKEL, 24 x 2,0 - 1,5D

Tính năng và ứng dụng

Dùng bộ sửa ren này để phục hồi ren trong bị hỏng bằng ren cấy. Áp dụng khi ren trong bị hỏng cần được dựng lại chứ không chỉ làm sạch. Các điểm quyết định khi chọn là kích thước sửa chữa M 24 x 2.0. Và chiều dài ren cấy nếu có ghi rõ. Cùng các món kèm theo trong bộ.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Giữ quy trình trong tầm kiểm soát bằng cách kiểm tra độ đồng tâm và việc thoát phoi. Cũng cần kiểm tra vị trí ngồi của ren cấy và độ ăn khớp ren cuối cùng.

Ứng dụng

• phục hồi ren M 24 x 2.0 bị tuột hoặc mòn bằng trình tự sửa chữa dựa trên ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ sửa ren giữ quy trình sửa chữa luôn khớp với M 24 x 2.0
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm hoặc độ bền thành còn lại không đủ. Hoặc dùng phương pháp sửa chữa khác trong trường hợp đó.

Các bước sửa ren

1. So sánh M 24 x 2.0 với bản vẽ chi tiết hoặc bu lông gốc trước khi chọn bộ sửa ren.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng dụng cụ lắp đặt quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 24 x 2.0: mã 03045
• Đầu cấy ren V-COIL No. 23: mã 08023
• Ren cấy V-COIL loại chạy tự do S M 24 x 2.0 - 1.5 D: mã 07346

Cách chọn

Kiểm tra M 24 x 2.0, chiều dài ren cấy và từng món kèm theo trước khi bắt đầu sửa chữa.
