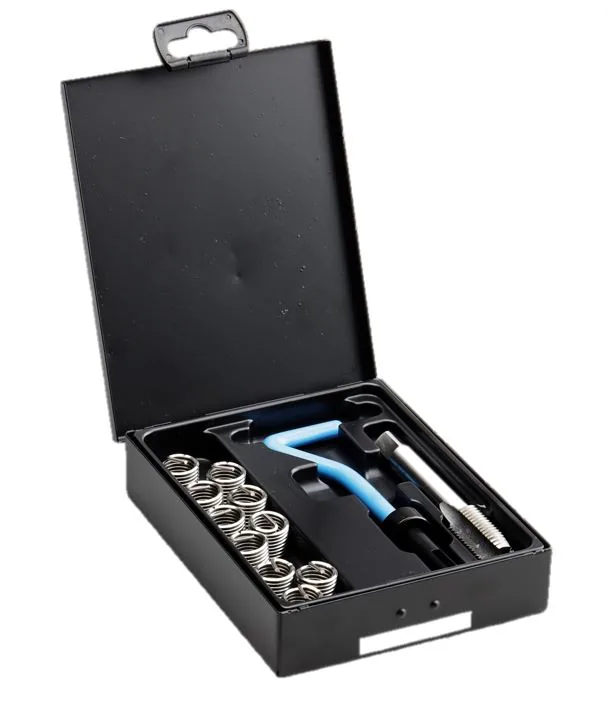

Bộ sửa ren VÖLKEL, 22 x 1,5 - 1,5D

Bộ sửa ren VÖLKEL mã 04042 dùng để phục hồi ren trong bị hỏng bằng ren cấy. Bộ phục vụ sửa ren có kiểm soát cho ren M 22 x 1.5. Chiều dài ren cấy là 1.5D. Bộ phối hợp các bước khoan hoặc chuẩn bị, taro STI, lắp ren cấy và kiểm tra cuối cùng. Việc này đảm bảo quy trình luôn khớp đúng kích thước sửa chữa. Thành phần chính gồm mũi taro máy ngắn STI ISO 529 Form D HSS-G mã 03043, tay cấy ren V-COIL No. 22 mã 08022 và ren cấy V-COIL loại chạy tự do mã 07344. Kèm theo hộp kim loại và khay nhựa đựng dụng cụ. Việc chọn bộ sửa ren phải dựa trên đường kính danh nghĩa và bước ren của chi tiết. Cũng cần dựa trên bề dày thành còn lại và quy trình lắp ráp yêu cầu.

Mặt hàng phù hợp dùng trong xưởng dụng cụ hoặc sửa chữa hiện trường. Nơi cần phục hồi ren M 22 x 1.5 bị tuột hoặc mòn. Khi đó việc thay cả chi tiết kém thực tế hơn so với sửa ren. Lợi ích của bộ sửa ren là giữ quy trình sửa chữa luôn khớp đúng kích thước. Nhờ đó giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau. Đồng thời có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép. Việc này cho phép chuẩn bị có kiểm soát.

Bộ sửa ren VÖLKEL, 22 x 1,5 - 1,5D

Tính năng và ứng dụng

Bộ này là bộ sửa ren dùng để phục hồi ren trong bị hỏng bằng ren cấy. Bộ phục vụ sửa ren có kiểm soát cho M 22 x 1.5. Logic của bộ sửa ren rất quan trọng. Vì công đoạn khoan hoặc chuẩn bị, taro STI, lắp ren cấy và kiểm tra cuối cùng đều phải khớp cùng kích thước sửa chữa.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Giữ quy trình trong tầm kiểm soát bằng cách kiểm tra độ đồng tâm. Cũng cần kiểm tra việc thoát phoi, vị trí ngồi của ren cấy. Và kiểm tra độ ăn khớp ren cuối cùng.

Ứng dụng

• phục hồi ren M 22 x 1.5 bị tuột hoặc mòn bằng trình tự sửa chữa dựa trên ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ sửa ren giữ quy trình sửa chữa luôn khớp với M 22 x 1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng có thể được chuẩn bị đúng cách. Hãy thay chi tiết hoặc dùng phương pháp sửa chữa khác. Áp dụng khi độ đồng tâm hoặc độ bền thành còn lại không đủ.

Các bước sửa ren

1. So sánh M 22 x 1.5 với bản vẽ chi tiết hoặc bu lông gốc trước khi chọn bộ sửa ren.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng tay cấy ren quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 22 x 1.5: mã 03043
• Tay cấy ren V-COIL No. 22: mã 08022
• Ren cấy V-COIL loại chạy tự do S M 22 x 1.5 - 1.5 D: mã 07344

Cách chọn

Kiểm tra M 22 x 1.5, chiều dài ren cấy và từng món kèm theo trước khi bắt đầu sửa chữa.
