Bộ sửa ren VÖLKEL, 20 x 1,5 - 1,5D

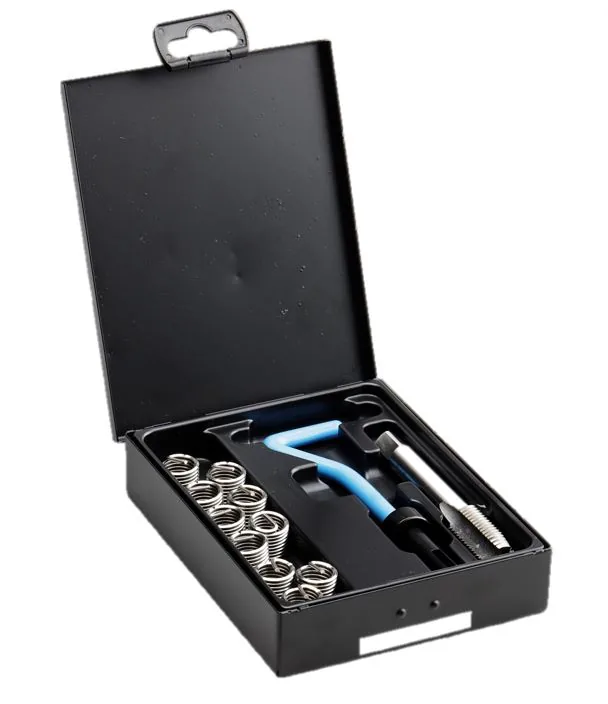

Bộ sửa ren VÖLKEL mã 04039 dùng để phục hồi ren trong bị hỏng. Phục hồi bằng ren cấy. Phục vụ sửa ren có kiểm soát cho M 20 x 1.5. Bộ được thiết kế theo logic đồng bộ. Gồm khoan hoặc chuẩn bị lỗ, taro STI, lắp ren cấy. Kiểm tra cuối cùng đều khớp cùng kích thước sửa chữa. Thành phần chính gồm mũi taro máy ngắn STI ISO 529 Form D HSS-G M 20 x 1.5 mã 03040, tay cấy ren V-COIL No. 21 mã 08021 và ren cấy V-COIL loại chạy tự do. Type S M 20 x 1.5 - 1.5D mã 07341. Đóng gói trong hộp kim loại kèm khay nhựa.

Bộ được dùng để sửa chữa ren trong M 20 x 1.5 bị hỏng. Quy trình áp dụng là sửa ren V-COIL. Dùng tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu. Ứng dụng phù hợp cho các chi tiết như vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự. Cấu trúc bộ giúp các bước phối hợp đồng bộ. Gồm chuẩn bị, taro STI, cấy ren và kiểm tra. Nhờ đó giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau. Việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu. Điều này áp dụng khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát.

Trước khi dùng cần kiểm tra ký hiệu ren và giai đoạn dụng cụ. Kiểm tra hướng dẫn đầu giữ và bôi trơn. Kiểm tra phương pháp kiểm tra phù hợp với yêu cầu công việc.

Bộ sửa ren VÖLKEL, 20 x 1,5 - 1,5D

Tính năng và ứng dụng

Bộ này là bộ sửa ren dùng để phục hồi ren trong bị hỏng. Phục hồi bằng ren cấy. Phục vụ sửa ren có kiểm soát cho M 20 x 1.5. Logic của bộ rất quan trọng trong quá trình sửa chữa. Khoan hoặc chuẩn bị lỗ, taro STI, lắp ren cấy phải khớp nhau. Kiểm tra cuối cùng cũng phải khớp cùng một kích thước sửa chữa.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Kiểm tra ký hiệu ren và giai đoạn dụng cụ. Kiểm tra hướng dẫn đầu giữ và bôi trơn. Kiểm tra phương pháp kiểm tra trước khi bắt đầu công việc.

Ứng dụng

• sửa chữa ren trong M 20 x 1.5 bị hỏng bằng quy trình sửa ren V-COIL
• sửa chữa tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu có thể dùng được
• sửa chữa chi tiết trong vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự
• lựa chọn theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu

Lợi ích

• cấu trúc bộ giữ cho quy trình sửa chữa luôn khớp với M 20 x 1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết hoặc dùng phương pháp sửa khác. Áp dụng khi độ đồng tâm hoặc độ bền thành còn lại không đủ.

Các bước sửa ren

1. Xác định ren bị hỏng và xác nhận bộ đúng kích thước sửa chữa cho M 20 x 1.5.
2. Cố định chi tiết để món chuẩn bị có thể bám theo đúng trục ren ban đầu.
3. Chuẩn bị lỗ bị hỏng bằng bước khoan hoặc làm sạch theo yêu cầu quy trình của bộ sửa ren.
4. Taro ren lỗ cấy STI bằng mũi taro sửa ren đi kèm hoặc được chỉ định.
5. Làm sạch lỗ và loại bỏ phoi trước khi lắp ren cấy.
6. Lắp ren cấy bằng tay cấy ren đúng loại cho đến khi đạt vị trí ngồi ren.
7. Bẻ chân ren cấy khi hệ thống ren cấy đã chọn yêu cầu bước này.
8. Kiểm tra ren đã sửa bằng vít ghép hoặc phương pháp kiểm tra dùng trong quy trình của bạn.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 20 x 1.5: mã 03040
• Tay cấy ren V-COIL No. 21: mã 08021
• Ren cấy V-COIL loại chạy tự do Type S M 20 x 1.5 - 1.5 D: mã 07341

Cách chọn

Xác nhận M 20 x 1.5, chiều dài ren cấy và mọi món kèm theo trước khi bắt đầu sửa chữa.
