Bộ sửa ren VÖLKEL, 14 x 1,5 - 1,5D

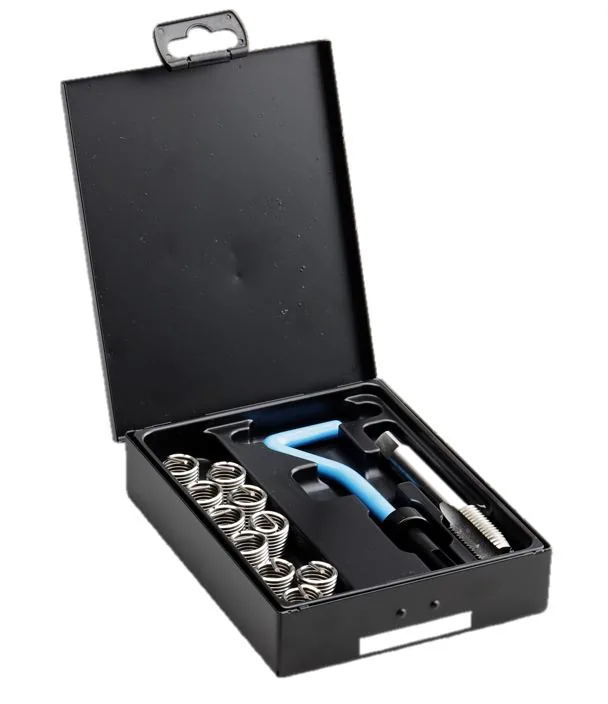

Bộ sửa ren VÖLKEL mã 04029 dùng để phục hồi ren trong bị hỏng bằng ren cấy. Bộ áp dụng cho ren M 14 x 1,5 với chiều dài ren cấy 1,5D. Bộ được dùng khi ren trong cần được tái tạo thay vì chỉ làm sạch. Phù hợp cho các trường hợp sửa chữa mà thay cả chi tiết kém thực tế hơn so với sửa ren. Bộ gồm mũi taro máy ngắn STI ISO 529 Form D HSS-G M 14 x 1,5 mã 03028, tay cấy ren V-COIL No. 16 mã 08016, và 10 ren cấy V-COIL loại chạy tự do S M 14 x 1,5 - 1,5D mã 07326. Tất cả đựng trong hộp kim loại kèm khay nhựa.

Quy trình sửa chữa phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra. Quy trình có thể lặp lại theo chuẩn đồng nhất với kích thước M 14 x 1,5. Bộ phù hợp cho công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường. Nơi các chi tiết của bộ phải khớp đúng kích thước ren. Kết cấu bộ sửa ren giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau. Việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu. Điều này khả thi khi chi tiết cho phép chuẩn bị có kiểm soát. Tuy nhiên bộ chỉ hiệu quả khi chi tiết hỏng được chuẩn bị đúng cách. Cần thay chi tiết nếu độ đồng tâm hoặc độ bền thành còn lại không đủ.

Bộ sửa ren VÖLKEL, 14 x 1,5 - 1,5D

Tính năng và ứng dụng

Dùng bộ sửa ren này để phục hồi ren trong bị hỏng bằng ren cấy. Áp dụng khi ren trong bị hỏng cần được tái tạo chứ không chỉ làm sạch. Các điểm lựa chọn quyết định là kích thước sửa ren M 14 x 1,5. Ngoài ra còn có chiều dài ren cấy nếu có ghi rõ. Và các món kèm theo trong bộ.

Lựa chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Nên cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ sửa ren cần được chọn theo ren của chi tiết, bề dày thành hiện có và quy trình lắp đặt yêu cầu. Xác nhận chi tiết ghép, lỗ đã chuẩn bị, phương pháp truyền động và độ sạch trước khi nạp dụng cụ hoặc ren cấy.

Ứng dụng

• tái tạo ren M 14 x 1.5 bị tróc hoặc mòn bằng quy trình sửa ren dùng ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• kết cấu bộ sửa ren giữ quy trình sửa chữa đồng nhất với M 14 x 1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn dụng cụ từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết nếu độ đồng tâm không đủ. Hoặc dùng phương pháp sửa chữa khác nếu độ bền thành còn lại không đủ.

Các bước sửa ren

1. So sánh M 14 x 1.5 với bản vẽ chi tiết hoặc bu lông gốc trước khi chọn bộ sửa ren.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng dụng cụ lắp đặt quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 14 x 1.5: mã 03028
• Tay cấy ren V-COIL No. 16: mã 08016
• Ren cấy V-COIL loại chạy tự do S M 14 x 1.5 - 1.5 D: mã 07326

Cách chọn

Xác nhận M 14 x 1.5, chiều dài ren cấy, và mọi món kèm theo trước khi bắt đầu sửa chữa.
