Bộ sửa ren VÖLKEL, 14 x 2,0 - 1,5D

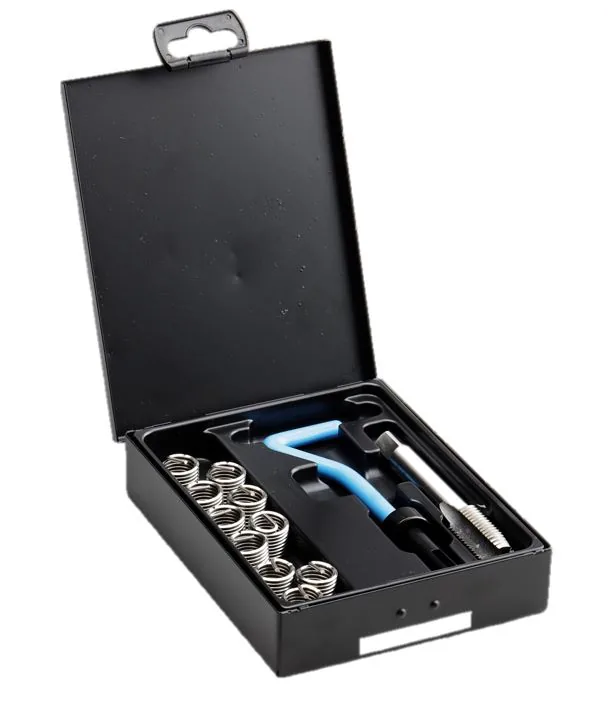

Bộ sửa ren mã 04028 dùng để phục hồi ren trong bị hỏng bằng ren cấy. Bộ phục vụ sửa ren có kiểm soát cho M 14 x 2,0 theo hệ thống V-COIL. Bộ gồm mũi taro máy ngắn STI ISO 529 Form D HSS-G M 14 x 2,0 mã 03027, tay cấy ren V-COIL No. 16 mã 08016 và ren cấy V-COIL loại chạy tự do S M 14 x 2,0 - 1,5D mã 07325. Kèm theo hộp kim loại và khay nhựa đựng dụng cụ. Trình tự thao tác gồm chuẩn bị lỗ, taro STI, lắp ren cấy và kiểm tra cuối cùng. Tất cả phải cùng khớp với kích thước sửa ren này để đảm bảo độ chính xác.

Bộ được dùng để sửa ren trong M 14 x 2,0 bị hỏng tại xưởng và trong công tác bảo trì. Áp dụng cho các chi tiết như vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự. Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cần khớp với mối ghép vít hoặc bản vẽ trước khi dùng. Cấu trúc bộ giúp các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp đồng bộ. Nhờ đó giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau. Sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu. Điều này khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát.

Tuy nhiên cần thay chi tiết nếu độ đồng tâm hoặc độ bền thành còn lại không đủ.

Bộ sửa ren VÖLKEL, 14 x 2,0 - 1,5D

Tính năng và ứng dụng

Bộ này là bộ sửa ren dùng để phục hồi ren trong bị hỏng bằng ren cấy. Bộ phục vụ sửa ren có kiểm soát cho M 14 x 2,0. Trình tự trong bộ rất quan trọng. Khoan hoặc chuẩn bị lỗ, taro STI, lắp ren cấy và kiểm tra cuối cùng phải cùng khớp với kích thước sửa ren này.

Việc chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Do đó cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ cần được chọn theo ren của chi tiết, bề dày thành còn lại và quy trình lắp ráp yêu cầu. Kiểm tra ký hiệu ren, giai đoạn dụng cụ và hướng dẫn đầu giữ trước khi bắt đầu. Kiểm tra bôi trơn và phương pháp kiểm tra trước khi bắt đầu công việc.

Ứng dụng

• sửa ren trong M 14 x 2,0 bị hỏng bằng quy trình sửa ren V-COIL
• sửa chữa tại xưởng và bảo trì khi cần giữ nguyên kích thước vít ban đầu có thể dùng được
• sửa chữa chi tiết trong vỏ máy, nắp đậy, giá đỡ, mặt bích và các chi tiết kim loại tương tự
• lựa chọn theo kích thước ren, chiều dài ren cấy, món kèm theo và phương pháp kiểm tra yêu cầu

Lợi ích

• cấu trúc bộ giúp quy trình sửa ren luôn gắn liền với M 14 x 2,0
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết hoặc dùng phương pháp sửa chữa khác. Áp dụng nếu độ đồng tâm hoặc độ bền thành còn lại không đủ.

Các bước sửa ren

1. Xác định ren bị hỏng và kiểm tra xem bộ có đúng kích thước sửa ren cho M 14 x 2,0 hay không.
2. Cố định chi tiết để món chuẩn bị có thể bám theo đúng trục ren ban đầu.
3. Chuẩn bị lỗ bị hỏng bằng bước khoan hoặc làm sạch theo yêu cầu quy trình của bộ sửa ren.
4. Taro ren lỗ cấy STI bằng mũi taro sửa ren đi kèm hoặc được chỉ định.
5. Làm sạch lỗ và loại bỏ phoi trước khi lắp ren cấy.
6. Lắp ren cấy bằng tay cấy ren đúng loại cho đến khi đạt vị trí ngồi ren.
7. Bẻ chân ren cấy khi hệ thống ren cấy đã chọn yêu cầu bước này.
8. Kiểm tra ren đã sửa bằng vít ghép hoặc phương pháp kiểm tra dùng trong quy trình của bạn.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

• Mũi taro máy ngắn STI ISO 529 Form D HSS-G - M 14 x 2,0: mã 03027
• Tay cấy ren V-COIL No. 16: mã 08016
• Ren cấy V-COIL loại chạy tự do S M 14 x 2,0 - 1,5 D: mã 07325

Cách chọn

Xác nhận M 14 x 2,0, chiều dài ren cấy và toàn bộ đi kèm trước khi bắt đầu sửa ren.
