لقمة تشكيل أسنان تاب صامولة VÖLKEL FZ HSS-G، ربط ترابيزي Tr 10 – 36

★ 0.0 (0 تقييمات)

مباع: 0

المشاهدات: 0

مستورد من: ألمانيا

المنشأ: ألمانيا

Mũi taro đai ốc VÖLKEL FZ HSS-G. Dòng này gồm 16 cỡ, ren thang Tr 10 – 36. Chuẩn DIN. Vật liệu HSS-G. Theo hãng, dòng này dùng cho lỗ suốt. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Bảng mã ghi lỗ khoan mồi, dài tổng, chiều dài ren và chuôi từng mã. Mỗi mã giao một chiếc.

SKU: 791xx

16 متغيرات

368.32 € - 1,165.38 €

حالة المخزون: يختلف حسب SKU

سعر إرشادي

الوصف

Mũi taro đai ốc VÖLKEL FZ HSS-G là dòng mũi taro đai ốc của hãng VÖLKEL, Đức. Dòng này tạo ren trong cho ren thang Tr, cỡ 10 – 36. Họ này gồm 16 mã, mã hãng từ 79108 đến 79164, mỗi mã một cỡ ren. Taro đai ốc dùng làm ren cho đai ốc và chi tiết ngắn, chạy trên máy với bước tiến đều. Theo hãng, dòng này dùng cho lỗ suốt. Dụng cụ làm theo chuẩn DIN, vật liệu HSS-G. Cấp dung sai ren: 7H. Bảng mã ở cuối bài ghi đủ cỡ ren, lỗ khoan mồi, chiều dài tổng, chiều dài ren và chuôi của từng mã. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Sai bước ren thì ren hỏng ngay từ vòng đầu. Lỗ khoan mồi quá nhỏ làm mũi taro bó và dễ gãy.

Lỗ quá lớn thì ren cạn, mối ghép yếu. Vì vậy hãy khoan lỗ mồi theo đúng số của mã đã chọn, rồi vát mép miệng lỗ trước khi taro. Mỗi mã giao một chiếc, kèm mã EAN của hãng khi hãng có công bố. Dòng này dùng trong bảo trì, cơ khí chế tạo, làm khuôn gá và gia công loạt nhỏ. Thông số trong bảng lấy theo dữ liệu hãng công bố cho từng mã.

Mũi taro đai ốc VÖLKEL FZ HSS-G, ren thang Tr

Tính năng và ứng dụng

Khoan lỗ mồi đúng đường kính ghi trong bảng mã, rồi vát mép miệng lỗ. Bôi dầu cắt hợp với vật liệu chi tiết. Giữ mũi taro thẳng trục với lỗ ngay từ vòng đầu.

Trên máy, giữ bước tiến khớp với bước ren và tốc độ quay ổn định. Dùng đầu kẹp taro có bù dọc trục khi máy không đồng bộ được bước tiến. Theo dõi mô men cắt để biết sớm khi mũi mòn.

Taro xong thì làm sạch phoi trong lỗ và kiểm ren bằng dưỡng hoặc vít mẫu trước khi lắp.

Dùng kèm với

Lỗ ren làm xong kiểm bằng dưỡng kiểm ren trong VÖLKEL cùng hệ ren và cấp dung sai.

Cách chọn

Đọc ký hiệu ren, bước ren và cấp dung sai trên bản vẽ, rồi chọn mã cùng cỡ trong bảng. Khoan lỗ mồi theo cột lỗ khoan mồi của mã đó.

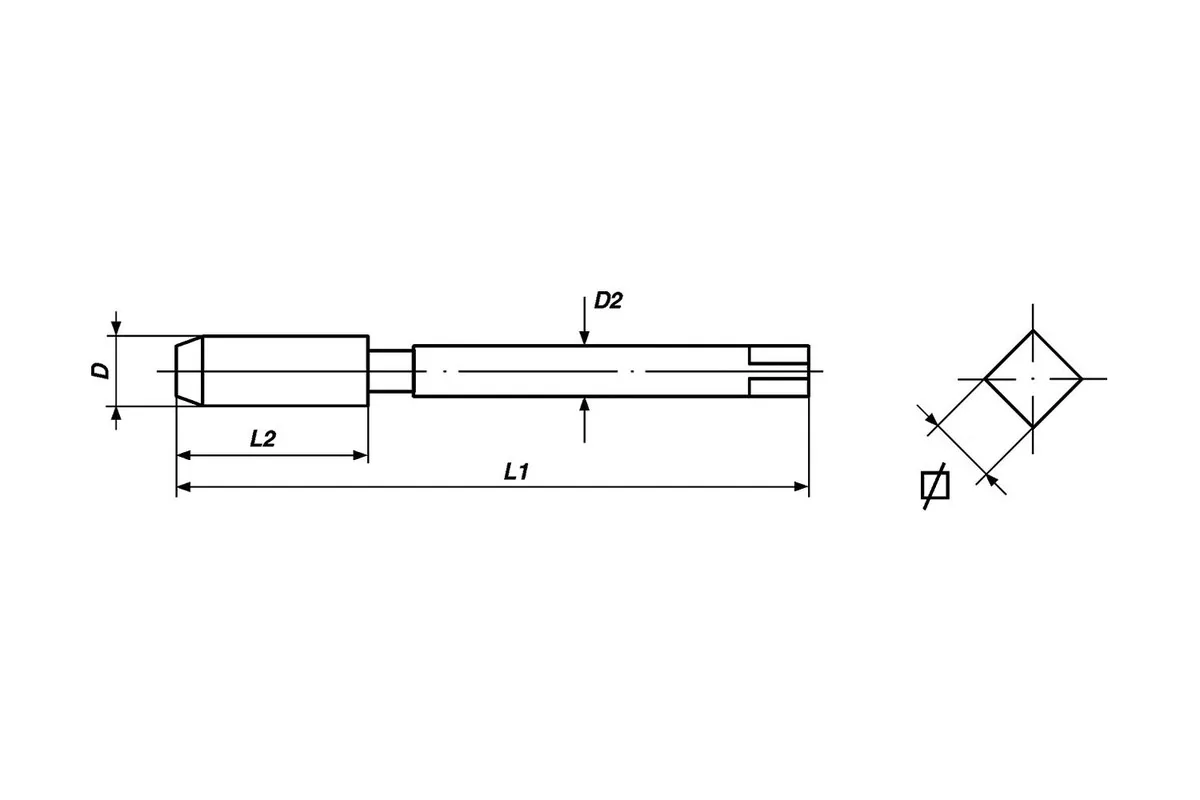

Cỡ ren	Lỗ khoan mồi	Dài tổng	Chiều dài ren	Chuôi	Chuôi vuông	Mã
Tr 10 x 2	8,2 mm	110 mm	63 mm	7 mm	5,5 mm	79108
Tr 10 x 3	7,5 mm	125 mm	75 mm	7 mm	5,5 mm	79112
Tr 12 x 3	9,25 mm	165 mm	111 mm	8 mm	6,2 mm	79116
Tr 14 x 3	11,25 mm	140 mm	85 mm	10 mm	8 mm	79120
Tr 14 x 4	10,5 mm	170 mm	112 mm	10 mm	8 mm	79124
Tr 16 x 4	12,25 mm	180 mm	116 mm	11 mm	9 mm	79128
Tr 18 x 4	14,25 mm	190 mm	120 mm	12 mm	9 mm	79132
Tr 20 x 4	16,25 mm	200 mm	124 mm	14 mm	11 mm	79136
Tr 22 x 4	18,25 mm	210 mm	130 mm	16 mm	12 mm	79139
Tr 22 x 5	17,25 mm	235 mm	155 mm	16 mm	12 mm	79140
Tr 24 x 5	19,25 mm	245 mm	160 mm	18 mm	14,5 mm	79144
Tr 26 x 5	21,25 mm	255 mm	165 mm	20 mm	16 mm	79148
Tr 28 x 5	23,25 mm	265 mm	170 mm	22 mm	18 mm	79152
Tr 30 x 6	24,25 mm	290 mm	185 mm	22 mm	18 mm	79156
Tr 32 x 6	26,25 mm	300 mm	191 mm	25 mm	20 mm	79160
Tr 36 x 6	30,25 mm	310 mm	200 mm	28 mm	22 mm	79164

المواصفات

Mũi taro đai ốc, tạo ren trong hệ ren thang Tr
Vật liệu: thép gió hợp kim HSS-G
Chuôi trụ có chuôi vuông truyền mô men
Thiết kế chuyên dụng cho lỗ suốt
Gia công ren cho đai ốc và chi tiết ngắn
Làm việc trên máy với bước tiến đều
Tương thích đầu kẹp taro có bù dọc trục
Yêu cầu khoan lỗ mồi đúng cỡ, vát mép trước taro
Khuyến nghị dùng dầu cắt phù hợp vật liệu chi tiết
Kiểm tra ren sau gia công bằng dưỡng kiểm ren trong
Ứng dụng: bảo trì, cơ khí chế tạo, khuôn gá, loạt nhỏ
Quy cách giao hàng: 1 chiếc/mã

قائمة الأسعار والطلب

اسحب لإعادة الترتيب

	كود SKU	السعر (EUR)	Chiều dài lưỡi	Chuôi vuông	Cấp dung sai ren	Dài tổng	Kiểu ren	Size ren	Tiêu chuẩn DIN hoặc ISO	Vật liệu	Đường kính chuôi	Đường kính lỗ khoan (mm)	Ứng dụng
⋮⋮	79108	425.61 €	63mm	5.5mm	7H	110mm	Thang Tr, phải	Tr 10 x 2	DIN	HSS G	7mm	8,2 mm	Lỗ suốt
⋮⋮	79112	425.61 €	75mm	5.5mm	7H	125mm	Thang Tr, phải	Tr 10 x 3	DIN	HSS G	7mm	7,5 mm	Lỗ suốt
⋮⋮	79116	368.32 €	111mm	6.2mm	7H	165mm	Thang Tr, phải	Tr 12 x 3	DIN	HSS G	8mm	9,25 mm	Lỗ suốt
⋮⋮	79120	393.08 €	85mm	8mm	7H	140mm	Thang Tr, phải	Tr 14 x 3	DIN	HSS G	10mm	11,25 mm	Lỗ suốt
⋮⋮	79124	393.08 €	112mm	8mm	7H	170mm	Thang Tr, phải	Tr 14 x 4	DIN	HSS G	10mm	10,5 mm	Lỗ suốt
⋮⋮	79128	430.26 €	116mm	9mm	7H	180mm	Thang Tr, phải	Tr 16 x 4	DIN	HSS G	11mm	12,25 mm	Lỗ suốt
⋮⋮	79132	439.49 €	120mm	9mm	7H	190mm	Thang Tr, phải	Tr 18 x 4	DIN	HSS G	12mm	14,25 mm	Lỗ suốt
⋮⋮	79136	456.55 €	124mm	11mm	7H	200mm	Thang Tr, phải	Tr 20 x 4	DIN	HSS G	14mm	16,25 mm	Lỗ suốt
⋮⋮	79139	592.75 €	130mm	12mm	7H	210mm	Thang Tr, phải	Tr 22 x 4	DIN	HSS G	16mm	18,25 mm	Lỗ suốt
⋮⋮	79140	592.75 €	155mm	12mm	7H	235mm	Thang Tr, phải	Tr 22 x 5	DIN	HSS G	16mm	17,25 mm	Lỗ suốt
⋮⋮	79144	679.38 €	160mm	14.5mm	7H	245mm	Thang Tr, phải	Tr 24 x 5	DIN	HSS G	18mm	19,25 mm	Lỗ suốt
⋮⋮	79148	715.03 €	165mm	16mm	7H	255mm	Thang Tr, phải	Tr 26 x 5	DIN	HSS G	20mm	21,25 mm	Lỗ suốt
⋮⋮	79152	797.02 €	170mm	18mm	7H	265mm	Thang Tr, phải	Tr 28 x 5	DIN	HSS G	22mm	23,25 mm	Lỗ suốt
⋮⋮	79156	930.16 €	185mm	18mm	7H	290mm	Thang Tr, phải	Tr 30 x 6	DIN	HSS G	22mm	24,25 mm	Lỗ suốt
⋮⋮	79160	1,145.30 €	191mm	20mm	7H	300mm	Thang Tr, phải	Tr 32 x 6	DIN	HSS G	25mm	26,25 mm	Lỗ suốt
⋮⋮	79164	1,165.38 €	200mm	22mm	7H	310mm	Thang Tr, phải	Tr 36 x 6	DIN	HSS G	28mm	30,25 mm	Lỗ suốt
