หน้าแรก เกจวัดเกลียวใน (ปลั๊กเกจ) เกจวัดเกลียวใน GO-NOGO STI VÖLKEL สำหรับบูชเกลียว เกลียว BSF ละเอียดแบบอังกฤษ 3/16 – 1", เผื่อเกลียวปานกลาง

เกจวัดเกลียวใน (ปลั๊กเกจ)

เกจวัดเกลียวใน GO-NOGO STI VÖLKEL สำหรับบูชเกลียว เกลียว BSF ละเอียดแบบอังกฤษ 3/16 – 1", เผื่อเกลียวปานกลาง

★ 0.0 (0 รีวิว)

ขายแล้ว: 0

ยอดดู: 0

นำเข้าจาก: เยอรมนี

แหล่งกำเนิด: เยอรมนี

Dưỡng kiểm ren STI GO-NOGO VÖLKEL ren Anh bước mịn BSF 3/16 – 1", 11 cỡ. Dưỡng hai đầu GO và NOGO trên một thân. Dung sai Trung bình (med.). Chuẩn BS 919-2, ren phải. Dùng kiểm lỗ ren taro để lắp ren cấy. Dưỡng chỉ để kiểm, không dùng để cắt hay sửa ren.

SKU: ---

11 รูปแบบ

€137.82 - €344.57

สถานะสต็อก: แตกต่างตาม SKU

ราคาอ้างอิง

รายละเอียด

Dưỡng kiểm ren STI GO-NOGO VÖLKEL Anh bước mịn BSF 3/16 – 1" dùng để kiểm lỗ ren trong sau khi taro hoặc sửa ren. Ren STI là lỗ ren taro sẵn để lắp ren cấy dạng lò xo dây. Lỗ này lớn hơn lỗ ren thường cùng cỡ, nên phải kiểm bằng dưỡng STI riêng. Họ này gồm 11 mã, mã hãng từ 19870 đến 19880, mỗi mã một cỡ ren. BSF là ren Anh bước mịn hệ inch. Cỡ ren ghi theo inch, kèm số vòng ren trên một inch. Mỗi chiếc là dưỡng hai đầu: một đầu GO, một đầu NOGO trên cùng thân dưỡng. Một lần kiểm là biết ngay lỗ ren đạt hay không đạt. Đầu GO phải vặn vào được, đầu NOGO thì không được vặn vào quá mức cho phép. Cấp dung sai của cả họ là Trung bình (med.).

Cấp này phải trùng với cấp ghi trên bản vẽ. Dưỡng làm theo chuẩn BS 919-2, ren phải, mỗi mã giao một chiếc. Dưỡng dùng trong sản xuất, bảo trì, phòng dụng cụ và kiểm hàng nhập. Nó chỉ để kiểm, không dùng để cắt, sửa hay làm sạch ren. Ren ngoài thì kiểm bằng dưỡng vòng, không dùng dưỡng nút. Bảng mã ở cuối bài liệt kê đủ cỡ ren và mã hãng của họ này.

Dưỡng kiểm ren STI GO-NOGO VÖLKEL Anh bước mịn BSF 3/16 – 1"

Tính năng và ứng dụng

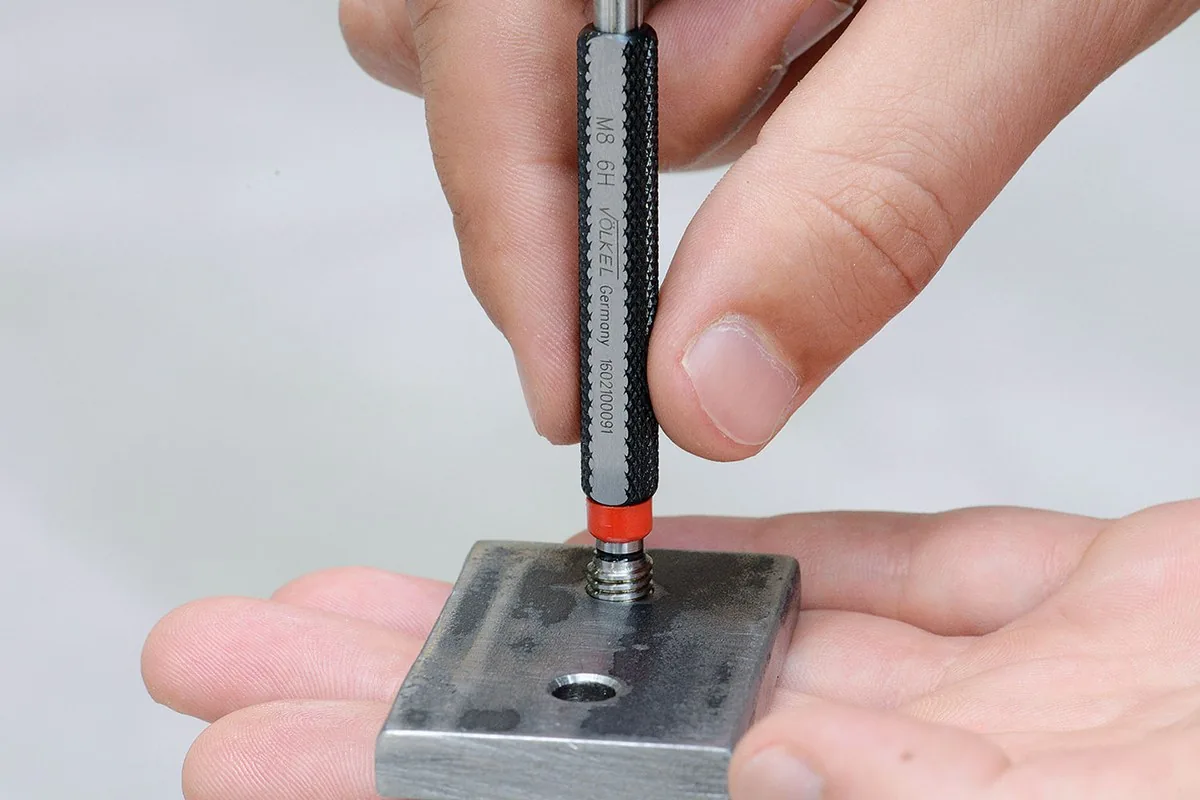

Đầu GO phải vặn vào lỗ ren nhẹ nhàng. Đầu NOGO không được vặn vào quá mức quy trình kiểm cho phép. Lỗ đạt cả hai điều kiện thì ren nằm trong dung sai.

Dưỡng dùng để duyệt chi tiết sau khi taro, sau khi làm sạch ren hay sau khi sửa ren. Kết quả lọt hay không lọt rõ ràng, nên khâu kiểm tách hẳn khỏi khâu gia công. Kiểm bằng dưỡng chuyên dùng cho kết quả lặp lại được giữa các ca và các người kiểm.

Cách kiểm theo hãng: đối chiếu ký hiệu ren với bản vẽ, rồi làm sạch phoi, bụi và bavia trong lỗ. Vặn dưỡng vào nhẹ tay, không ép. Thấy nặng tay thì dừng lại, vì lỗ có thể bẩn, hỏng hoặc sai cỡ. Ghi kết quả vào phiếu kiểm trước khi nhận hay sửa chi tiết. Lau sạch và bảo quản dưỡng sau khi dùng.

Dùng kèm với

Lỗ ren STI được taro bằng mũi taro STI cùng cỡ, sau đó mới lắp ren cấy V-COIL. Dưỡng STI kiểm lỗ ở giữa hai bước đó, trước khi lắp ren cấy.

Cách chọn

Đọc ký hiệu ren và cấp dung sai trên bản vẽ hoặc phiếu kiểm. Chọn mã có đúng cỡ ren, bước ren và cấp dung sai đó.

Lỗ để lắp ren cấy thì luôn chọn dưỡng STI, không dùng dưỡng ren thường cùng cỡ.

Cỡ ren	Mã
BSF 3/16 x 32	19870
BSF 1/4 x 26	19871
BSF 5/16 x 22	19872
BSF 3/8 x 20	19873
BSF 7/16 x 18	19874
BSF 1/2 x 16	19875
BSF 9/16 x 16	19876
BSF 5/8 x 14	19877
BSF 3/4 x 12	19878
BSF 7/8 x 11	19879
BSF 1" x 11	19880

ข้อมูลจำเพาะทางเทคนิค

Dưỡng nút kiểm ren trong hệ Anh bước mịn BSF
Chuyên dùng cho lỗ ren STI lắp ren cấy lò xo dây
Lỗ ren STI lớn hơn lỗ ren thường cùng cỡ
Dưỡng hai đầu: GO và NOGO trên cùng thân
Kiểm đạt/không đạt chỉ trong một thao tác
Đầu GO: vặn vào nhẹ nhàng, không ép
Đầu NOGO: không vặn quá mức quy trình cho phép
Chiều ren: ren phải
Đơn vị giao hàng: 1 chiếc/mã
Ký hiệu cỡ ren theo inch kèm số vòng ren/inch
Công dụng: kiểm lỗ ren sau taro hoặc sửa ren
Kiểm trung gian trước khi lắp ren cấy V-COIL
Chỉ dùng kiểm tra, không cắt hoặc sửa ren
Không dùng kiểm ren ngoài (dùng dưỡng vòng)
Kết quả kiểm lặp lại ổn định giữa các ca
Ứng dụng: sản xuất, bảo trì, phòng dụng cụ, kiểm hàng nhập
Yêu cầu làm sạch phoi, bụi, bavia trước khi kiểm

ราคาและการสั่งซื้อ

ลากเพื่อเรียงลำดับใหม่

	รหัส SKU	ราคา (EUR)	Cấp dung sai ren	Kiểu ren	Kiểu đầu đo	Size ren	Tiêu chuẩn DIN hoặc ISO
⋮⋮	19870	€137.82	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 3/16 x 32	BS 919-2
⋮⋮	19871	€137.82	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 1/4 x 26	BS 919-2
⋮⋮	19872	€137.82	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 5/16 x 22	BS 919-2
⋮⋮	19873	€159.30	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 3/8 x 20	BS 919-2
⋮⋮	19874	€150.07	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 7/16 x 18	BS 919-2
⋮⋮	19875	€203.64	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 1/2 x 16	BS 919-2
⋮⋮	19876	€217.43	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 9/16 x 16	BS 919-2
⋮⋮	19877	€241.93	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 5/8 x 14	BS 919-2
⋮⋮	19878	€255.69	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 3/4 x 12	BS 919-2
⋮⋮	19879	€267.95	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 7/8 x 11	BS 919-2
⋮⋮	19880	€344.57	Trung bình (med.)	Ren Anh bước mịn BSF (lỗ lắp ren cấy STI)	GO NOGO hai đầu	BSF 1" x 11	BS 919-2

อุปกรณ์เสริมเพิ่มเติม

SKU	ราคา VNĐ	ชื่อสินค้าและคำอธิบายสั้น ๆ
08262	€0.94	Ren cấy BSF 3/16 x 32 - 1.0 D V-COIL, bộ 100 cuộn Ren cấy BSF 3/16 x 32 - 1.0 D V-COIL, bộ 100 cuộn, dùng để phục hồi và gia cường ren hỏng trong xưởng cơ khí và bảo trì.
08362	€1.07	Ren cấy BSF 3/16 x 32 - 1.5 D V-COIL, bộ 100 cuộn Ren cấy BSF 3/16 x 32 - 1.5 D V-COIL, bộ 100 cuộn, dùng để phục hồi và gia cường ren hỏng trong xưởng cơ khí và bảo trì.
08462	€1.68	Ren cấy BSF 3/16 x 32 - 2.0 D V-COIL, bộ 100 cuộn Ren cấy BSF 3/16 x 32 - 2.0 D V-COIL, bộ 100 cuộn, dùng để phục hồi và gia cường ren hỏng trong xưởng cơ khí và bảo trì.
08562	€1.88	Ren cấy BSF 3/16 x 32 - 2.5 D V-COIL, bộ 100 cuộn Ren cấy BSF 3/16 x 32 - 2.5 D V-COIL, bộ 100 cuộn, dùng để phục hồi và gia cường ren hỏng trong xưởng cơ khí và bảo trì.
08662	€2.01	Ren cấy BSF 3/16 x 32 - 3.0 D V-COIL, bộ 100 cuộn Ren cấy BSF 3/16 x 32 - 3.0 D V-COIL, bộ 100 cuộn, dùng để phục hồi và gia cường ren hỏng trong xưởng cơ khí và bảo trì.
44262	€13.76	V-COIL Ren cấy V-COIL, gói bổ sung kiểu tự do S BSF 3/16 x 32 - 1.0 D (10 pcs.) V-COIL Ren cấy V-COIL, gói bổ sung kiểu tự do S BSF 3/16 x 32 - 1.0 D (10 pcs.) VÖLKEL, mã 44262, phù hợp cho phục hồi và gia cường ren hỏng.
44362	€15.37	V-COIL Ren cấy V-COIL, gói bổ sung kiểu tự do S BSF 3/16 x 32 - 1.5 D (10 pcs.) V-COIL Ren cấy V-COIL, gói bổ sung kiểu tự do S BSF 3/16 x 32 - 1.5 D (10 pcs.) VÖLKEL, mã 44362, phù hợp cho phục hồi và gia cường ren hỏng.
44462	€21.75	V-COIL Ren cấy V-COIL, gói bổ sung kiểu tự do S BSF 3/16 x 32 - 2.0 D (10 pcs.) V-COIL Ren cấy V-COIL, gói bổ sung kiểu tự do S BSF 3/16 x 32 - 2.0 D (10 pcs.) VÖLKEL, mã 44462, phù hợp cho phục hồi và gia cường ren hỏng.
