VÖLKEL GO-NOGO STI-Gewindelehrdorn für Drahtgewindeeinsätze, UNF No. 4 – 1.1/4, Toleranz 2B, 3B

Dưỡng kiểm ren STI GO-NOGO VÖLKEL UNF No. 4 – 1.1/4 dùng để kiểm lỗ ren trong sau khi taro hoặc sửa ren. Ren STI là lỗ ren taro sẵn để lắp ren cấy dạng lò xo dây. Lỗ này lớn hơn lỗ ren thường cùng cỡ, nên phải kiểm bằng dưỡng STI riêng. Họ này gồm 34 mã, mã hãng từ 19823 đến 19939, mỗi mã một cỡ ren. UNF là ren hệ inch Unified bước mịn. Cỡ ren ghi theo số hiệu hoặc theo inch, kèm số vòng ren trên một inch. Mỗi chiếc là dưỡng hai đầu: một đầu GO, một đầu NOGO trên cùng thân dưỡng. Một lần kiểm là biết ngay lỗ ren đạt hay không đạt. Đầu GO phải vặn vào được, đầu NOGO thì không được vặn vào quá mức cho phép. Cùng cỡ ren có nhiều cấp dung sai: 2B, 3B.

Cấp dung sai là thuộc tính riêng của từng mã. Dưỡng làm theo chuẩn ANSI B1.2, ren phải, mỗi mã giao một chiếc. Dưỡng dùng trong sản xuất, bảo trì, phòng dụng cụ và kiểm hàng nhập. Nó chỉ để kiểm, không dùng để cắt, sửa hay làm sạch ren. Ren ngoài thì kiểm bằng dưỡng vòng, không dùng dưỡng nút. Bảng mã ở cuối bài liệt kê đủ cỡ ren và mã hãng của họ này.

Dưỡng kiểm ren STI GO-NOGO VÖLKEL UNF No. 4 – 1.1/4

Tính năng và ứng dụng

Đầu GO phải vặn vào lỗ ren nhẹ nhàng. Đầu NOGO không được vặn vào quá mức quy trình kiểm cho phép. Lỗ đạt cả hai điều kiện thì ren nằm trong dung sai.

Dưỡng dùng để duyệt chi tiết sau khi taro, sau khi làm sạch ren hay sau khi sửa ren. Kết quả lọt hay không lọt rõ ràng, nên khâu kiểm tách hẳn khỏi khâu gia công. Kiểm bằng dưỡng chuyên dùng cho kết quả lặp lại được giữa các ca và các người kiểm.

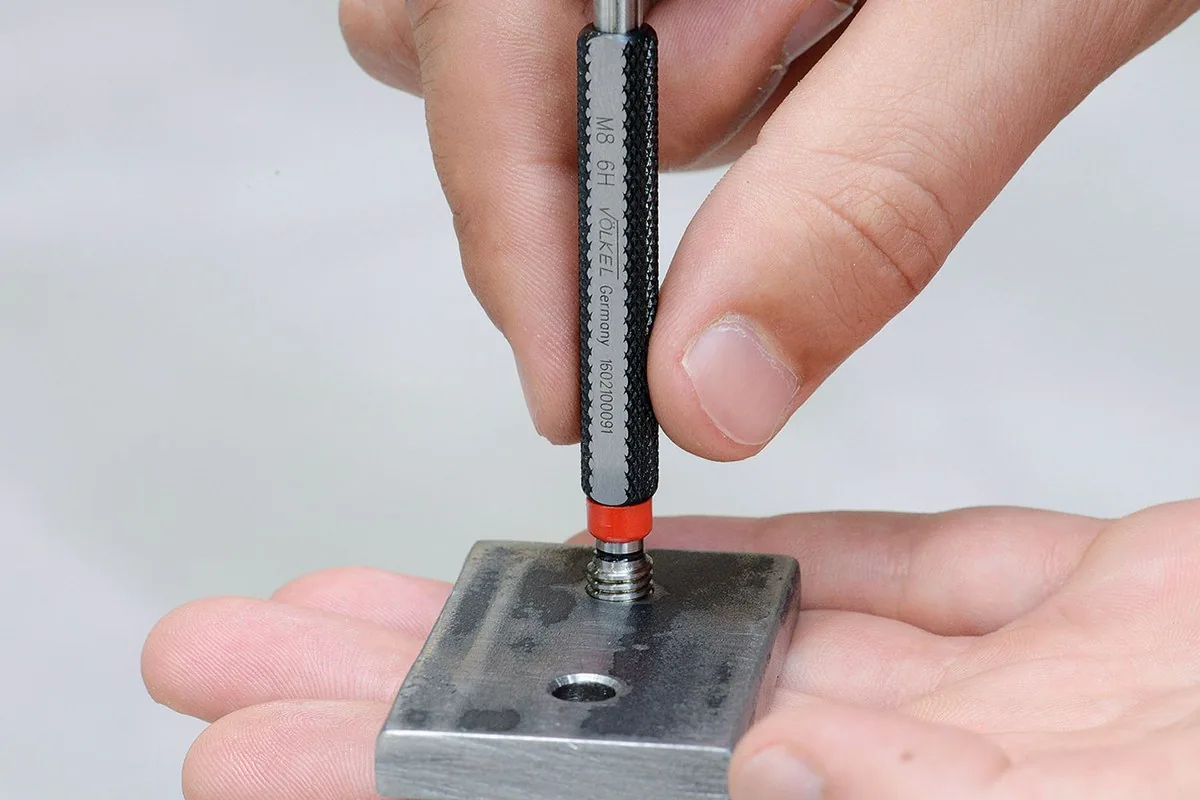

Cách kiểm theo hãng: đối chiếu ký hiệu ren với bản vẽ, rồi làm sạch phoi, bụi và bavia trong lỗ. Vặn dưỡng vào nhẹ tay, không ép. Thấy nặng tay thì dừng lại, vì lỗ có thể bẩn, hỏng hoặc sai cỡ. Ghi kết quả vào phiếu kiểm trước khi nhận hay sửa chi tiết. Lau sạch và bảo quản dưỡng sau khi dùng.

Dùng kèm với

Lỗ ren STI được taro bằng mũi taro STI cùng cỡ, sau đó mới lắp ren cấy V-COIL. Dưỡng STI kiểm lỗ ở giữa hai bước đó, trước khi lắp ren cấy.

Cách chọn

Đọc ký hiệu ren và cấp dung sai trên bản vẽ hoặc phiếu kiểm. Chọn mã có đúng cỡ ren, bước ren và cấp dung sai đó.

Lỗ để lắp ren cấy thì luôn chọn dưỡng STI, không dùng dưỡng ren thường cùng cỡ.
