Ren cấy V-COIL VÖLKEL kiểu S chạy tự do, ren UN 8 vòng. Dòng này gồm 8 mã, từ UNx8 1.1/8 x 8 đến UNx8 2" x 8. Kiểu S chạy tự do: bu lông vặn vào và tháo ra nhẹ tay. Ren cấy không kẹp sườn ren bu lông. Mỗi mã đóng hộp từ 5 đến 100 chiếc tùy cỡ.
Ren cấy V-COIL VÖLKEL kiểu S chạy tự do ren UN 8 vòng gồm 8 mã ren cấy V-COIL. Mã hãng đi từ 08731 đến 08738. Dải cỡ đi từ UNx8 1.1/8 x 8 đến UNx8 2" x 8, gồm 8 cỡ ren theo ANSI B 1.1. Chiều dài ren cấy 1,5 D. Kiểu S chạy tự do: bu lông vặn vào và tháo ra nhẹ tay. Ren cấy không kẹp sườn ren bu lông. Mỗi mã đóng hộp từ 5 đến 100 chiếc tùy cỡ. Ren cấy dùng để phục hồi ren trong bị toét, mòn hoặc khoan nhầm cỡ mà vẫn giữ nguyên cỡ bu lông. Ren cấy cũng gia cường ren trong ở chi tiết làm bằng vật liệu mềm. Sau khi lắp, ren trong đạt cấp dung sai 2B. Quy cách đóng gói của dòng này: Hộp 5 chiếc.

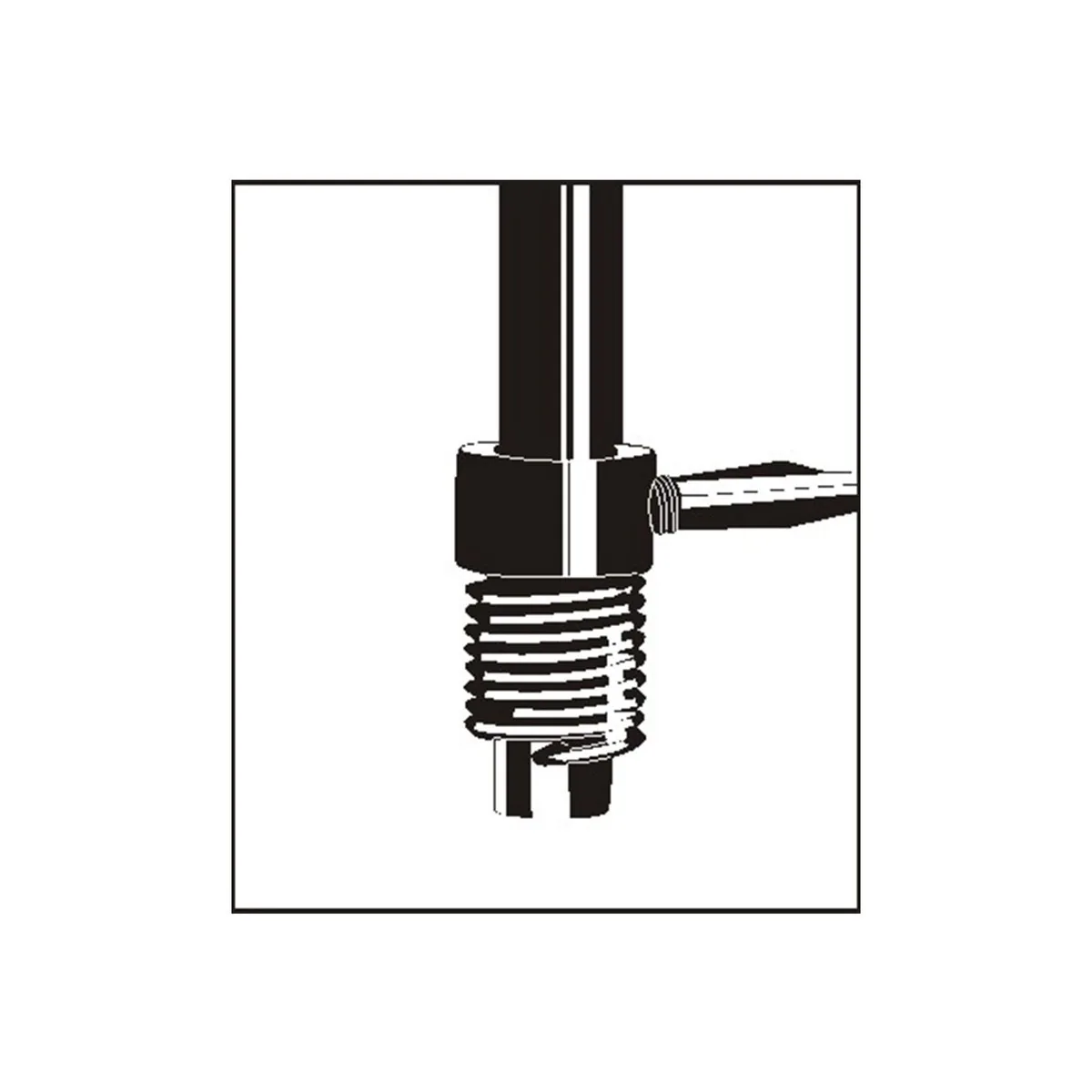

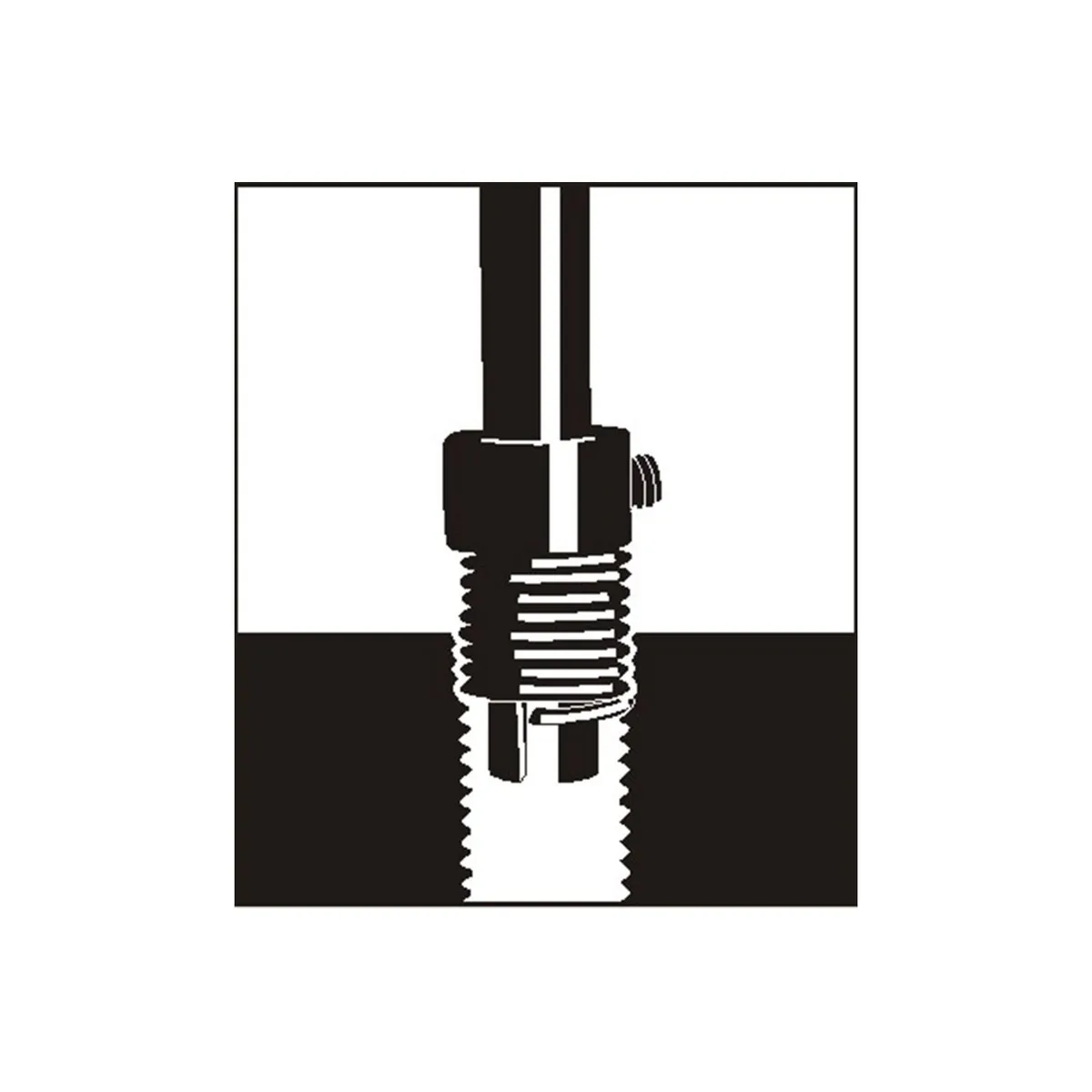

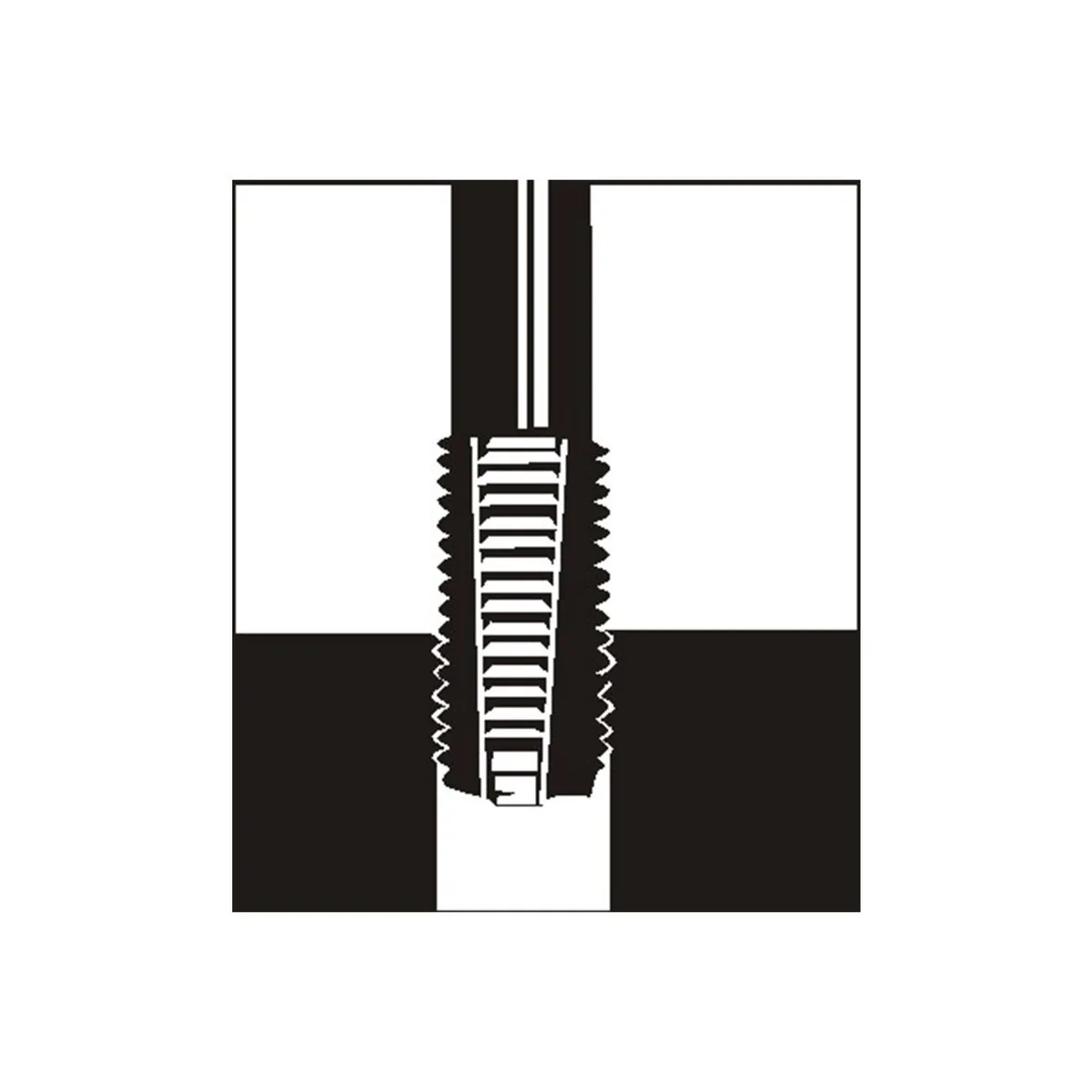

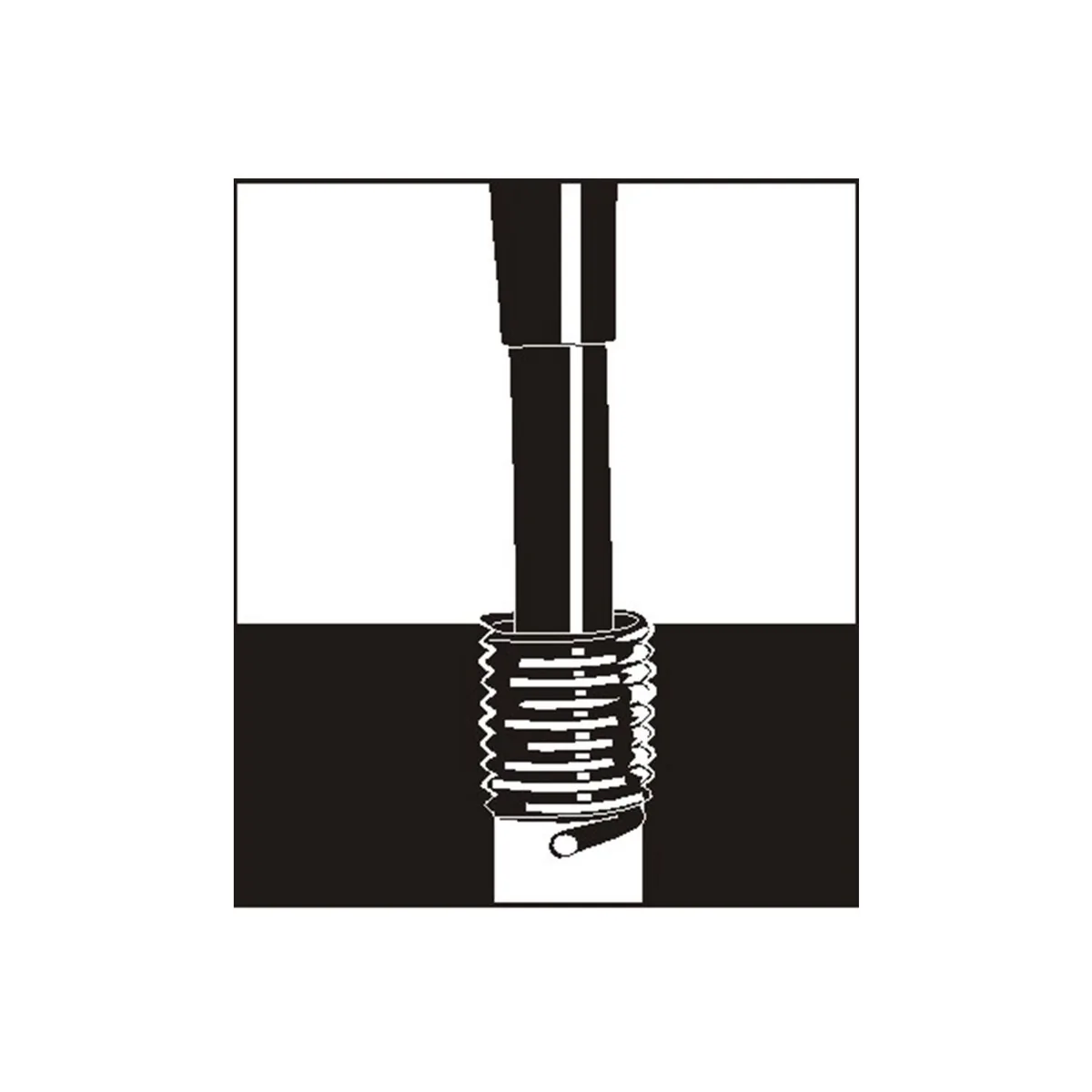

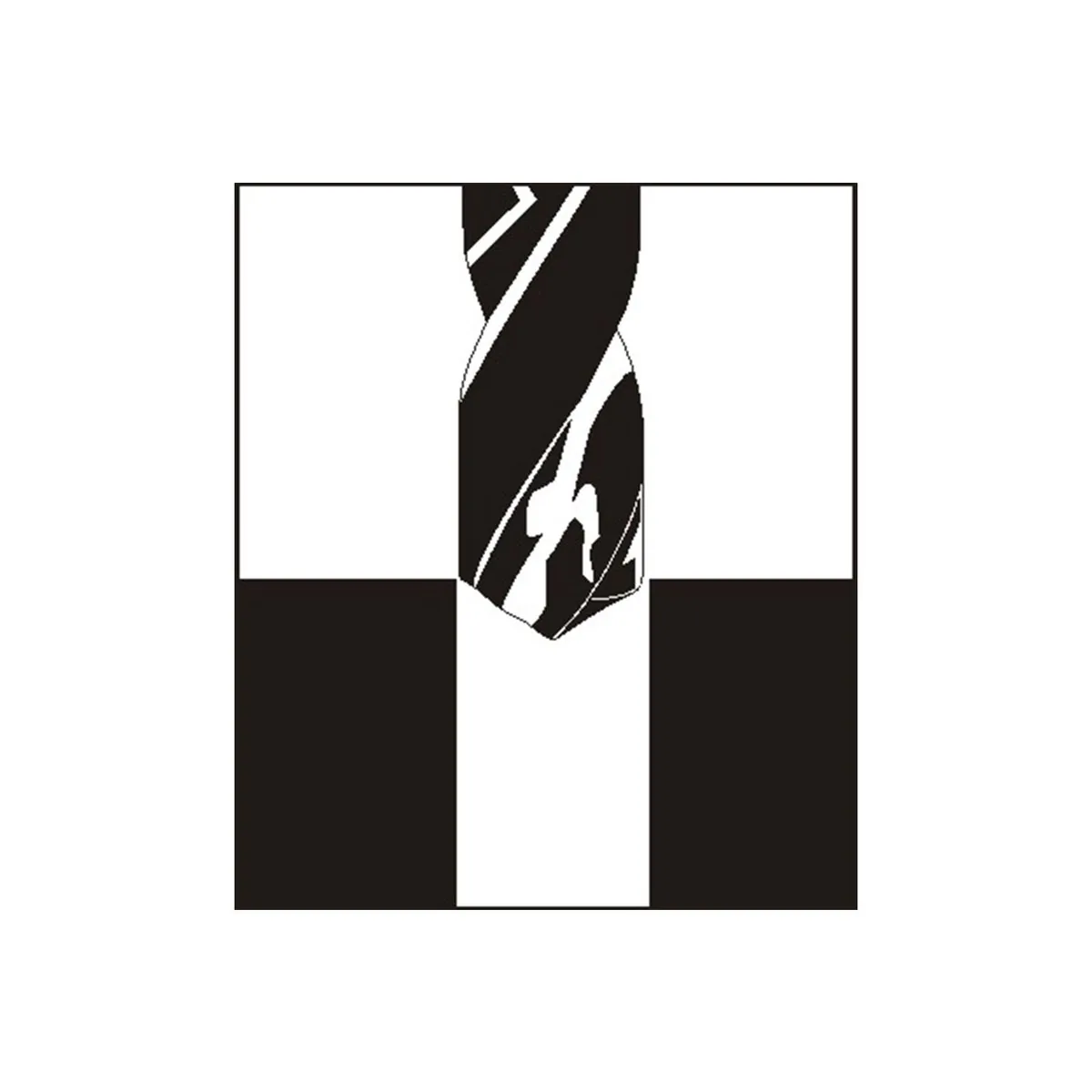

Quy trình lắp theo hãng: Khoan lỗ theo đường kính mũi khoan STI của cỡ ren. Taro lỗ bằng mũi taro STI cùng cỡ. Vặn ren cấy vào bằng tay cấy ren hoặc đầu cấy ren V-COIL đúng cỡ. Ren cấy có chân thì bẻ chân bằng dụng cụ bẻ chân sau khi lắp. Bảng mã cuối bài ghi cỡ ren, chiều dài, quy cách và dung sai từng mã theo dữ liệu hãng. Mỗi mã có mã EAN riêng của hãng để đối chiếu khi nhập kho.

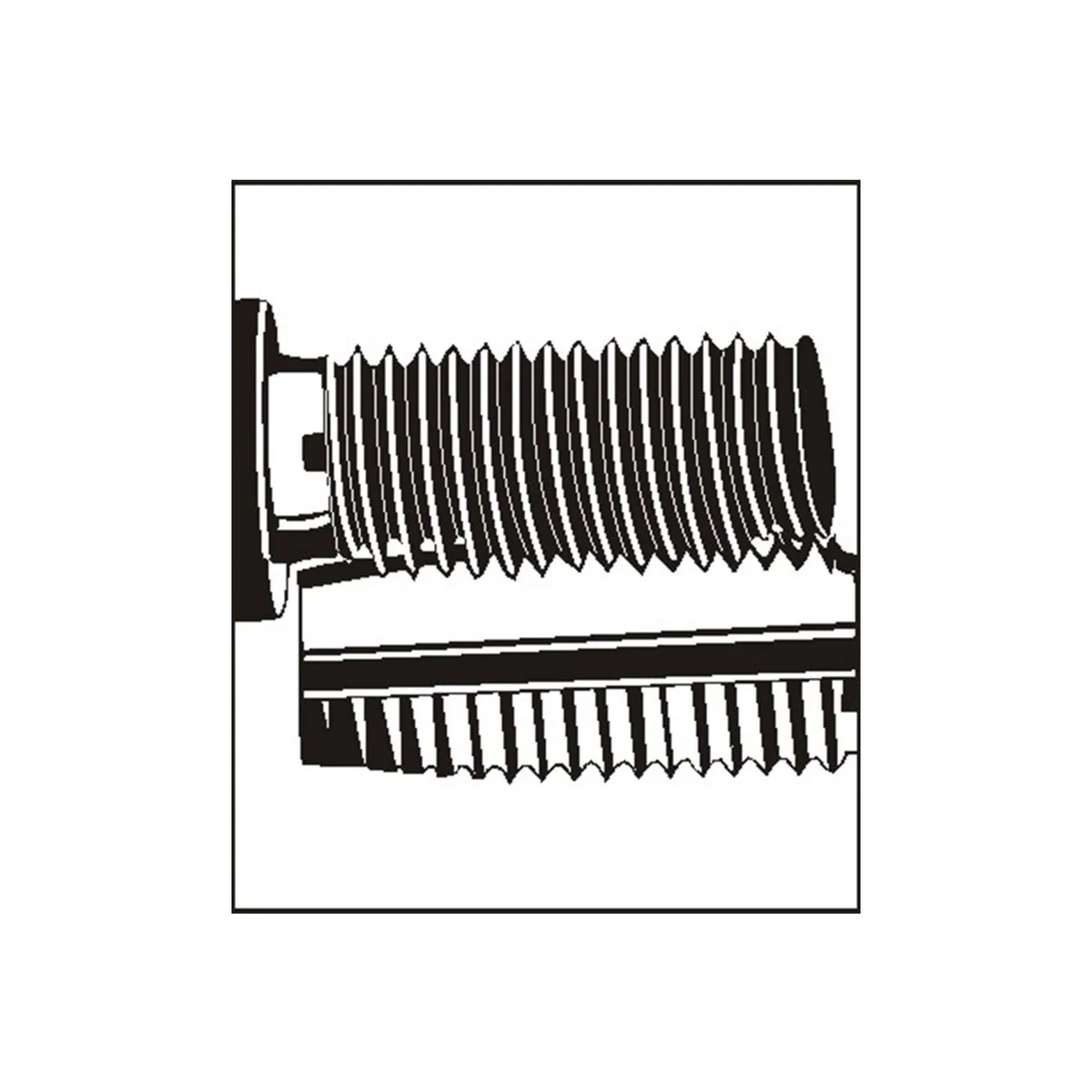

Ren cấy V-COIL là lò xo xoắn quấn từ dây thép tiết diện hình thoi. Lắp vào lỗ đã taro bằng mũi taro STI, ren cấy tạo thành ren trong đúng cỡ danh nghĩa. Bu lông hoặc vít tiêu chuẩn bắt vào đó như vào ren gốc. Cách này phục hồi ren hỏng mà không phải tăng cỡ bu lông. Ren cấy còn gia cường ren trong ở nhôm, hợp kim magie, gang và nhựa. Ren cấy theo tiêu chuẩn DIN 8140.
Chiều dài ren cấy ghi theo bội số đường kính danh nghĩa D. Ví dụ cỡ M 10 dài 1,5 D thì ren cấy dài 15 mm khi đã lắp.
Ren cấy dùng nhiều trong bảo trì máy, sửa động cơ, sửa khuôn và gia công vỏ nhôm. Đó là những chỗ ren gốc dễ mòn hoặc toét khi tháo lắp nhiều lần.
Lắp ren cấy cần mũi khoan STI và mũi taro STI cùng cỡ ren.
Kèm theo là tay cấy ren hoặc đầu cấy ren V-COIL, và dụng cụ bẻ chân ren cấy.
Bộ sửa ren V-COIL gom sẵn các dụng cụ trên cùng một lượng ren cấy cho từng cỡ.
Xác định cỡ ren gốc cần phục hồi, ví dụ UNx8 1.1/8 x 8.
Sau đó chọn chiều dài ren cấy theo chiều sâu ren cần dùng.
Đối chiếu cỡ ren và quy cách đóng gói trong bảng mã trước khi đặt.
| Cỡ ren | Chiều dài | Quy cách | Dung sai | Mã |
|---|---|---|---|---|
| UNx8 1.1/8 x 8 | 1,5 D | Hộp 5 chiếc | 2B | 08731 |
| UNx8 1.1/4 x 8 | 1,5 D | Hộp 5 chiếc | 2B | 08732 |
| UNx8 1.3/8 x 8 | 1,5 D | Hộp 5 chiếc | 2B | 08733 |
| UNx8 1.1/2 x 8 | 1,5 D | Hộp 5 chiếc | 2B | 08734 |
| UNx8 1.5/8 x 8 | 1,5 D | Hộp 5 chiếc | 2B | 08735 |
| UNx8 1.3/4 x 8 | 1,5 D | Hộp 5 chiếc | 2B | 08736 |
| UNx8 1.7/8 x 8 | 1,5 D | Hộp 5 chiếc | 2B | 08737 |
| UNx8 2" x 8 | 1,5 D | Hộp 5 chiếc | 2B | 08738 |
| SKU 코드 | 가격 (EUR) | 구매 | 재고 | Chiều dài | Cấp dung sai ren | Kiểu ren | Size ren | Tiêu chuẩn DIN hoặc ISO | Tiêu chuẩn đóng gói | Vật liệu | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 08731 | €8.56 | 1.5D | 2B | ren UN 8 vòng | UNx8 1.1/8 x 8 | DIN 8140 | Hộp 5 chiếc | thép không gỉ | |||
| 08732 | €9.43 | 1.5D | 2B | ren UN 8 vòng | UNx8 1.1/4 x 8 | DIN 8140 | Hộp 5 chiếc | thép không gỉ | |||
| 08733 | €10.44 | 1.5D | 2B | ren UN 8 vòng | UNx8 1.3/8 x 8 | DIN 8140 | Hộp 5 chiếc | thép không gỉ | |||
| 08734 | €12.12 | 1.5D | 2B | ren UN 8 vòng | UNx8 1.1/2 x 8 | DIN 8140 | Hộp 5 chiếc | thép không gỉ | |||
| 08735 | €17.32 | 1.5D | 2B | ren UN 8 vòng | UNx8 1.5/8 x 8 | DIN 8140 | Hộp 5 chiếc | thép không gỉ | |||
| 08736 | €18.86 | 1.5D | 2B | ren UN 8 vòng | UNx8 1.3/4 x 8 | DIN 8140 | Hộp 5 chiếc | thép không gỉ | |||
| 08737 | €21.82 | 1.5D | 2B | ren UN 8 vòng | UNx8 1.7/8 x 8 | DIN 8140 | Hộp 5 chiếc | thép không gỉ | |||
| 08738 | €29.30 | 1.5D | 2B | ren UN 8 vòng | UNx8 2" x 8 | DIN 8140 | Hộp 5 chiếc | thép không gỉ |
