Bộ sửa ren xưởng VÖLKEL OS 20 cho các-te dầu M 13x1.5 – M 17x1.5

Bộ sửa ren xưởng mã 19120 dùng cho các-te dầu. Ren từ M 13x1.5 đến M 17x1.5. Bộ này phục vụ sửa chữa lặp lại theo hệ thống V-COIL. Bộ này dùng khi ren trong của các-te dầu bị toét hoặc mòn. Cần phục hồi liên kết vít gốc bằng phương pháp sửa ren cấy có kiểm soát. Thành phần chính gồm mũi taro HexTap STI mã 19002, 19003. Và mã 19004. Mỗi mã tương ứng một kích thước ren. Kèm theo ốc xả dầu OS và vòng đệm làm kín bằng đồng và nhôm. Tất cả đựng trong hộp nhựa. Quy trình sửa chữa phối hợp các bước khoan, taro STI, cấy ren và kiểm tra. Việc này giúp công việc luôn gắn đúng với dải kích thước M 13x1.5 đến M 17x1.5.

Bộ phù hợp dùng trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết cần khớp đúng kích thước ren. Lợi ích là giảm nguy cơ lẫn đồ nghề giữa các kích thước khác nhau. Đồng thời có thể giữ nguyên kích thước vít ban đầu. Điều này áp dụng khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát. Bộ chỉ hiệu quả khi chi tiết hỏng còn đủ độ đồng tâm và độ bền thành để chuẩn bị đúng cách.

Bộ sửa ren xưởng OS 20 cho các-te dầu M 13x1.5 – M 17x1.5

Tính năng và ứng dụng

Bộ sửa ren xưởng này dùng cho các lần sửa chữa V-COIL lặp lại. Áp dụng trong phạm vi kích thước từ M 13x1.5 đến M 17x1.5. Dùng khi ren trong hiện có bị hỏng. Cần phục hồi liên kết vít gốc bằng phương pháp sửa ren cấy có kiểm soát.

Lựa chọn ren hệ mét dựa trên đường kính danh nghĩa và bước ren. Cả hai giá trị phải khớp với mối ghép vít hoặc bản vẽ. Bộ sửa ren cần được chọn theo ren của chi tiết. Cũng cần xét bề dày thành hiện có và quy trình lắp đặt yêu cầu. Xác nhận chi tiết ghép, lỗ đã chuẩn bị, phương pháp truyền động và độ sạch. Thực hiện trước khi nạp đồ nghề hoặc ren cấy.

Ứng dụng

• phục hồi ren M 13x1.5 - M 17x1.5 bị toét hoặc mòn bằng quy trình sửa chữa dùng ren cấy
• các trường hợp sửa chữa mà việc thay cả chi tiết kém thực tế hơn so với sửa ren
• quy trình chuẩn bị sửa chữa có thể lặp lại, phối hợp các bước khoan, taro STI, cấy ren cấy và kiểm tra
• công việc trong xưởng dụng cụ hoặc sửa chữa hiện trường, nơi mọi chi tiết của bộ phải khớp đúng kích thước ren

Lợi ích

• cấu trúc bộ giữ cho quy trình sửa chữa luôn gắn với M 13x1.5 - M 17x1.5
• các bước chuẩn bị, taro STI, cấy ren và kiểm tra được phối hợp giúp giảm nguy cơ lẫn đồ nghề từ các kích thước khác nhau
• việc sửa ren bằng ren cấy có thể giữ nguyên kích thước vít ban đầu khi tình trạng chi tiết cho phép chuẩn bị có kiểm soát

Giới hạn dùng

• Bộ sửa ren chỉ hiệu quả khi chi tiết bị hỏng được chuẩn bị đúng cách. Hãy thay chi tiết hoặc dùng phương pháp sửa chữa khác. Áp dụng nếu độ đồng tâm hoặc độ bền thành còn lại không đủ.

Các bước sửa ren

1. So sánh M 13x1.5 - M 17x1.5 với bản vẽ chi tiết hoặc chi tiết lắp ghép gốc trước khi chọn bộ.
2. Loại bỏ chất bẩn và phần ren hỏng khỏi khu vực sửa chữa.
3. Dùng món chuẩn bị theo đúng trình tự của bộ, đồng thời giữ dụng cụ thẳng trục với trục ban đầu.
4. Taro ren lỗ cấy STI bằng mũi taro STI tương ứng trong hệ thống sửa chữa.
5. Làm sạch ren đã chuẩn bị trước khi ren cấy chạm vào chi tiết.
6. Đưa ren cấy vào ren bằng tay cấy ren quy định cho bộ này.
7. Hoàn tất bước lắp đặt bằng cách bẻ chân ren cấy nếu cần.
8. Kiểm tra độ ăn khớp vít trơn tru và ghi lại việc sửa chữa nếu quy trình của bạn yêu cầu khả năng truy xuất.

Dùng kèm với

Mỗi thành phần trong bộ có mã riêng của hãng. Khi một món mòn hoặc hết, đặt thay đúng mã đó.

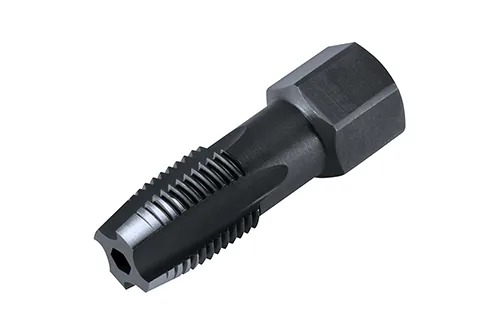

• HexTap STI cho ren ốc xả dầu HSS-G - M 13 x 1.5: mã 19002
• HexTap STI cho ren ốc xả dầu HSS-G - M 15 x 1.5: mã 19003
• HexTap STI cho ren ốc xả dầu HSS-G - M 17 x 1.5: mã 19004

Cách chọn

Xác nhận M 13x1.5 - M 17x1.5, chiều dài ren cấy và từng món kèm theo trước khi bắt đầu sửa chữa.
