مقياس أسنان داخلية سدادة GO-NOGO فولكل VÖLKEL، متري M2.5 – M20، تفاوت 4H, 6G, 7G, 6H +0,1 mm

★ 0.0 (0 تقييمات)

مباع: 0

المشاهدات: 0

مستورد من: ألمانيا

المنشأ: ألمانيا

Dưỡng kiểm ren trong GO-NOGO VÖLKEL ren hệ mét M2.5 – M20, 35 cỡ. Dưỡng hai đầu GO và NOGO trên một thân. Dung sai 4H, 6G, 7G, 6H +0,1 mm. Chuẩn DIN ISO 1502, ren phải. Dùng kiểm lỗ ren sau khi taro hoặc sửa ren. Dưỡng chỉ để kiểm, không dùng để cắt hay sửa ren.

SKU: 174xx

35 متغيرات

75.85 € - 121.91 €

حالة المخزون: يختلف حسب SKU

سعر إرشادي

الوصف

Dưỡng kiểm ren trong GO-NOGO VÖLKEL ren hệ mét M2.5 – M20 dùng để kiểm lỗ ren trong sau khi taro hoặc sửa ren. Họ này gồm 35 mã, mã hãng từ 17400 đến 17434, mỗi mã một cỡ ren. Lỗ ren sai cỡ hay sai dung sai sẽ chặn khâu lắp ráp. Kiểm bằng dưỡng ngay sau khi taro giúp phát hiện lỗi trước khi chi tiết đi tiếp. Ký hiệu M là ren hệ mét ISO, ghi theo đường kính danh nghĩa và bước ren. Hai số này phải khớp đúng lỗ ren cần kiểm. Mỗi chiếc là dưỡng hai đầu: một đầu GO, một đầu NOGO trên cùng thân dưỡng. Một lần kiểm là biết ngay lỗ ren đạt hay không đạt. Đầu GO phải vặn vào được, đầu NOGO thì không được vặn vào quá mức cho phép.

Cùng cỡ ren có nhiều cấp dung sai: 4H, 6G, 7G, 6H +0,1 mm. Cấp dung sai là thuộc tính riêng của từng mã. Dưỡng làm theo chuẩn DIN ISO 1502, ren phải, mỗi mã giao một chiếc. Dưỡng dùng trong sản xuất, bảo trì, phòng dụng cụ và kiểm hàng nhập. Nó chỉ để kiểm, không dùng để cắt, sửa hay làm sạch ren. Ren ngoài thì kiểm bằng dưỡng vòng, không dùng dưỡng nút. Bảng mã ở cuối bài liệt kê đủ cỡ ren và mã hãng của họ này.

Dưỡng kiểm ren trong GO-NOGO VÖLKEL ren hệ mét M2.5 – M20

Tính năng và ứng dụng

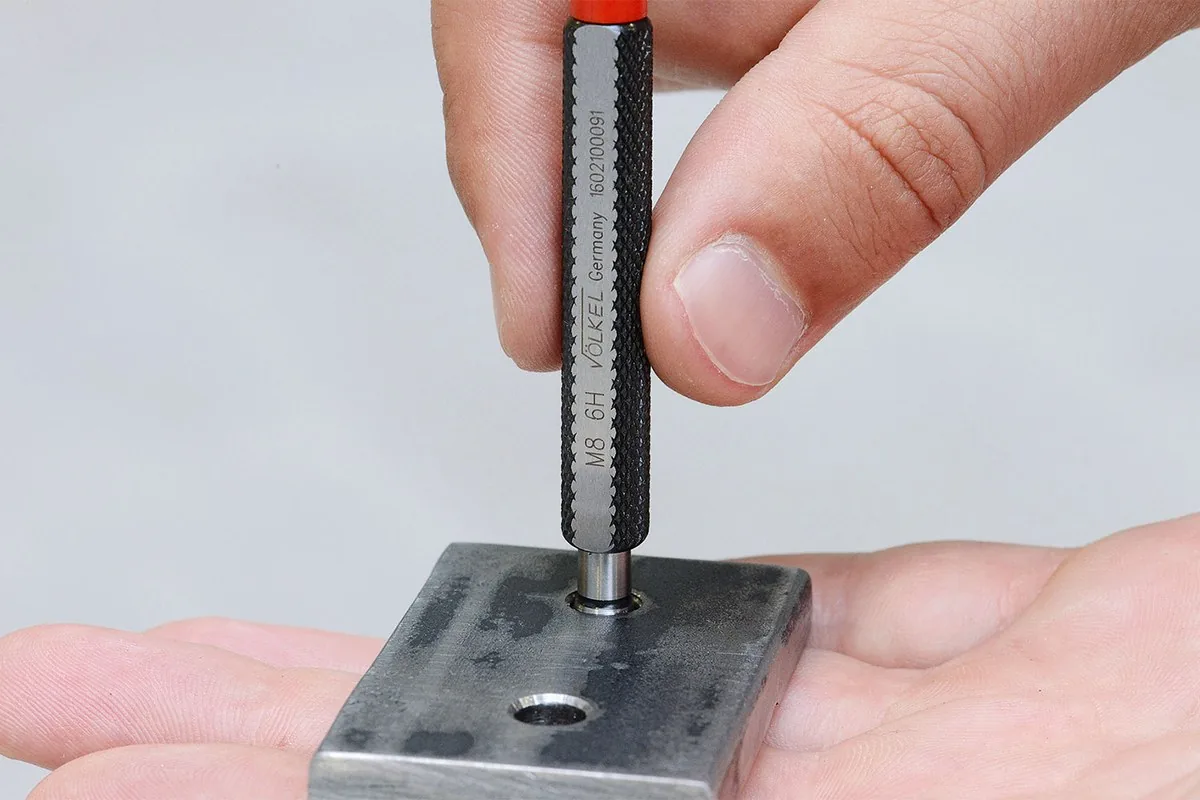

Đầu GO phải vặn vào lỗ ren nhẹ nhàng. Đầu NOGO không được vặn vào quá mức quy trình kiểm cho phép. Lỗ đạt cả hai điều kiện thì ren nằm trong dung sai.

Dưỡng dùng để duyệt chi tiết sau khi taro, sau khi làm sạch ren hay sau khi sửa ren. Kết quả lọt hay không lọt rõ ràng, nên khâu kiểm tách hẳn khỏi khâu gia công. Kiểm bằng dưỡng chuyên dùng cho kết quả lặp lại được giữa các ca và các người kiểm.

Cách kiểm theo hãng: đối chiếu ký hiệu ren với bản vẽ, rồi làm sạch phoi, bụi và bavia trong lỗ. Vặn dưỡng vào nhẹ tay, không ép. Thấy nặng tay thì dừng lại, vì lỗ có thể bẩn, hỏng hoặc sai cỡ. Ghi kết quả vào phiếu kiểm trước khi nhận hay sửa chi tiết. Lau sạch và bảo quản dưỡng sau khi dùng.

Dùng kèm với

Dưỡng đi cùng mũi taro VÖLKEL đúng cỡ ren: taro máy và taro tay. Taro xong thì kiểm ngay bằng dưỡng trước khi chuyển chi tiết sang lắp ráp.

Cách chọn

Đọc ký hiệu ren và cấp dung sai trên bản vẽ hoặc phiếu kiểm. Chọn mã có đúng cỡ ren, bước ren và cấp dung sai đó.

Cỡ ren	Dung sai	Mã
M 3 x 0.5	4H	17426
M 4 x 0.7	4H	17427
M 5 x 0.8	4H	17428
M 6 x 1.0	4H	17429
M 8 x 1.25	4H	17430
M 10 x 1.5	4H	17431
M 12 x 1.75	4H	17432
M 14 x 2.0	4H	17433
M 16 x 2.0	4H	17434
M 2.5 x 0.45	6G	17407
M 3 x 0.5	6G	17408
M 4 x 0.7	6G	17409
M 5 x 0.8	6G	17410
M 6 x 1.0	6G	17411
M 8 x 1.25	6G	17412
M 10 x 1.5	6G	17413
M 12 x 1.75	6G	17414
M 14 x 2.0	6G	17415
M 16 x 2.0	6G	17416
M 18 x 2.5	6G	17417
M 20 x 2.5	6G	17418
M 3 x 0.5	7G	17400
M 4 x 0.7	7G	17401
M 5 x 0.8	7G	17402
M 6 x 1.0	7G	17403
M 8 x 1.25	7G	17404
M 10 x 1.5	7G	17405
M 12 x 1.75	7G	17406
M 3 x 0.5	6H +0,1 mm	17419
M 4 x 0.7	6H +0,1 mm	17420
M 5 x 0.8	6H +0,1 mm	17421
M 6 x 1.0	6H +0,1 mm	17422
M 8 x 1.25	6H +0,1 mm	17423
M 10 x 1.5	6H +0,1 mm	17424
M 12 x 1.75	6H +0,1 mm	17425

المواصفات

Dưỡng kiểm ren trong dạng nút GO-NOGO
Hai đầu đo GO và NOGO trên cùng một thân
Kiểm nhanh lỗ ren đạt hoặc không đạt
Đầu GO: vặn vào nhẹ nhàng, không ép
Đầu NOGO: không vặn vào quá mức quy định
Ren phải, hệ mét ISO
Chế tạo theo chuẩn DIN ISO 1502
Công dụng: kiểm lỗ ren sau taro
Kiểm ren sau sửa ren hoặc làm sạch ren
Dụng cụ kiểm, không cắt hoặc sửa ren
Kết quả kiểm lặp lại ổn định giữa các ca
Ứng dụng: sản xuất, bảo trì, phòng dụng cụ
Ứng dụng: kiểm tra hàng nhập, nghiệm thu chi tiết
Yêu cầu: làm sạch phoi, bụi, bavia trước khi kiểm
Quy cách giao hàng: 1 chiếc/mã

قائمة الأسعار والطلب

اسحب لإعادة الترتيب

	كود SKU	السعر (EUR)	Cấp dung sai ren	Kiểu ren	Kiểu đầu đo	Size ren	Tiêu chuẩn DIN hoặc ISO
⋮⋮	17426	86.67 €	4H	Hệ mét ISO	GO NOGO hai đầu	M 3 x 0.5	DIN ISO 1502
⋮⋮	17427	81.24 €	4H	Hệ mét ISO	GO NOGO hai đầu	M 4 x 0.7	DIN ISO 1502
⋮⋮	17428	79.72 €	4H	Hệ mét ISO	GO NOGO hai đầu	M 5 x 0.8	DIN ISO 1502
⋮⋮	17429	79.72 €	4H	Hệ mét ISO	GO NOGO hai đầu	M 6 x 1.0	DIN ISO 1502
⋮⋮	17430	79.72 €	4H	Hệ mét ISO	GO NOGO hai đầu	M 8 x 1.25	DIN ISO 1502
⋮⋮	17431	86.16 €	4H	Hệ mét ISO	GO NOGO hai đầu	M 10 x 1.5	DIN ISO 1502
⋮⋮	17432	94.30 €	4H	Hệ mét ISO	GO NOGO hai đầu	M 12 x 1.75	DIN ISO 1502
⋮⋮	17433	100.75 €	4H	Hệ mét ISO	GO NOGO hai đầu	M 14 x 2.0	DIN ISO 1502
⋮⋮	17434	110.48 €	4H	Hệ mét ISO	GO NOGO hai đầu	M 16 x 2.0	DIN ISO 1502
⋮⋮	17407	91.38 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 2.5 x 0.45	DIN ISO 1502
⋮⋮	17408	86.67 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 3 x 0.5	DIN ISO 1502
⋮⋮	17409	76.43 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 4 x 0.7	DIN ISO 1502
⋮⋮	17410	76.43 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 5 x 0.8	DIN ISO 1502
⋮⋮	17411	76.43 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 6 x 1.0	DIN ISO 1502
⋮⋮	17412	76.43 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 8 x 1.25	DIN ISO 1502
⋮⋮	17413	81.24 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 10 x 1.5	DIN ISO 1502
⋮⋮	17414	85.14 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 12 x 1.75	DIN ISO 1502
⋮⋮	17415	91.38 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 14 x 2.0	DIN ISO 1502
⋮⋮	17416	100.75 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 16 x 2.0	DIN ISO 1502
⋮⋮	17417	115.47 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 18 x 2.5	DIN ISO 1502
⋮⋮	17418	121.91 €	6G	Hệ mét ISO	GO NOGO hai đầu	M 20 x 2.5	DIN ISO 1502
⋮⋮	17400	86.67 €	7G	Hệ mét ISO	GO NOGO hai đầu	M 3 x 0.5	DIN ISO 1502
⋮⋮	17401	76.43 €	7G	Hệ mét ISO	GO NOGO hai đầu	M 4 x 0.7	DIN ISO 1502
⋮⋮	17402	75.85 €	7G	Hệ mét ISO	GO NOGO hai đầu	M 5 x 0.8	DIN ISO 1502
⋮⋮	17403	75.85 €	7G	Hệ mét ISO	GO NOGO hai đầu	M 6 x 1.0	DIN ISO 1502
⋮⋮	17404	75.85 €	7G	Hệ mét ISO	GO NOGO hai đầu	M 8 x 1.25	DIN ISO 1502
⋮⋮	17405	81.24 €	7G	Hệ mét ISO	GO NOGO hai đầu	M 10 x 1.5	DIN ISO 1502
⋮⋮	17406	85.14 €	7G	Hệ mét ISO	GO NOGO hai đầu	M 12 x 1.75	DIN ISO 1502
⋮⋮	17419	86.67 €	6H +0,1 mm	Hệ mét ISO	GO NOGO hai đầu	M 3 x 0.5	DIN ISO 1502
⋮⋮	17420	76.43 €	6H +0,1 mm	Hệ mét ISO	GO NOGO hai đầu	M 4 x 0.7	DIN ISO 1502
⋮⋮	17421	76.43 €	6H +0,1 mm	Hệ mét ISO	GO NOGO hai đầu	M 5 x 0.8	DIN ISO 1502
⋮⋮	17422	76.43 €	6H +0,1 mm	Hệ mét ISO	GO NOGO hai đầu	M 6 x 1.0	DIN ISO 1502
⋮⋮	17423	76.43 €	6H +0,1 mm	Hệ mét ISO	GO NOGO hai đầu	M 8 x 1.25	DIN ISO 1502
⋮⋮	17424	81.24 €	6H +0,1 mm	Hệ mét ISO	GO NOGO hai đầu	M 10 x 1.5	DIN ISO 1502
⋮⋮	17425	85.14 €	6H +0,1 mm	Hệ mét ISO	GO NOGO hai đầu	M 12 x 1.75	DIN ISO 1502
