Beranda Sney ulir Sney ulir bulat untuk kuningan VÖLKEL DIN 223 HSS, ulir metrik halus M4 – M24

Sney ulir

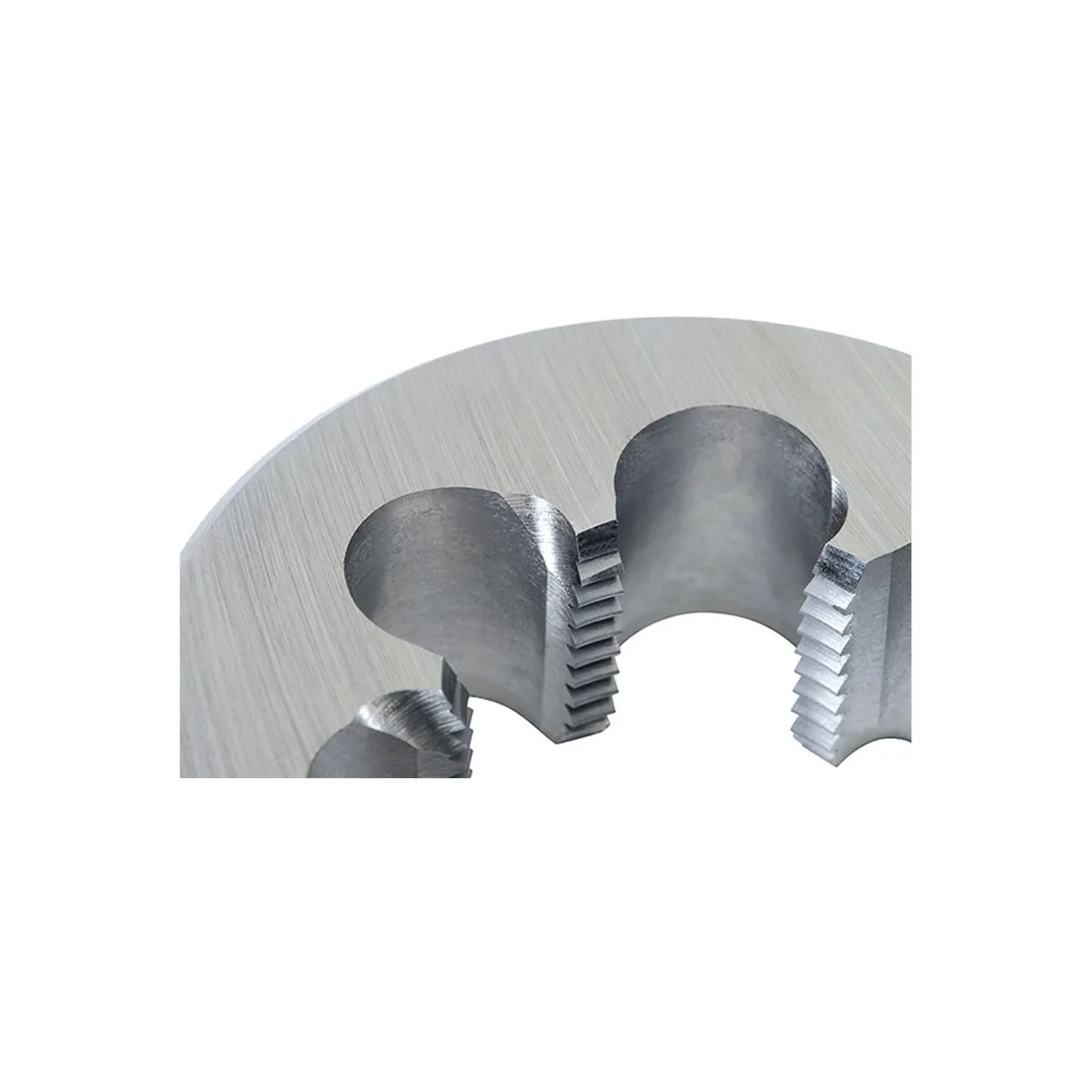

Sney ulir bulat untuk kuningan VÖLKEL DIN 223 HSS, ulir metrik halus M4 – M24

★ 0.0 (0 ulasan)

Terjual: 0

Tampilan: 0

Diimpor dari: Jerman

Asal: Jerman

Bàn ren tròn cho đồng thau VÖLKEL DIN 223 HSS. Dòng này gồm 61 cỡ, ren hệ mét bước mịn M4 – M24. Chuẩn DIN 223 (DIN EN 22568). Vật liệu HSS. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Bàn ren tròn cho đồng thau lắp vào giá giữ hoặc tay quay, dùng cắt và sửa ren ngoài.

SKU: 562xx

61 varian

€32,28 - €137,14

Status stok: Bervariasi menurut SKU

Harga indikatif

Deskripsi

Bàn ren tròn cho đồng thau VÖLKEL DIN 223 HSS là dòng bàn ren tròn của hãng VÖLKEL, Đức. Dòng này cắt và sửa ren ngoài ren hệ mét bước mịn, cỡ M4 – M24. Họ này gồm 61 mã, mã hãng từ 56206 đến 56280, mỗi mã một cỡ ren. Bàn ren tròn lắp vào tay quay bàn ren hoặc giá giữ, giữ vuông góc với trục phôi khi cắt. Mỗi mã ghi đường kính ngoài để chọn tay quay, và đường kính phôi khuyến nghị để tiện phôi. Dụng cụ làm theo chuẩn DIN 223 (DIN EN 22568), vật liệu HSS. Cấp dung sai ren: 6g. Bảng mã ở cuối bài ghi đủ cỡ ren và mã hãng của từng bàn ren. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Sai bước ren thì ren hỏng ngay từ vòng đầu.

Phôi phải tiện đúng đường kính và vát mép đầu phôi để bàn ren ăn vào thẳng. Mỗi mã giao một chiếc, kèm mã EAN của hãng khi hãng có công bố. Dòng này dùng trong bảo trì, cơ khí chế tạo, làm khuôn gá và gia công loạt nhỏ. Thông số trong bảng lấy theo dữ liệu hãng công bố cho từng mã. Bàn ren tròn cho đồng thau chọn theo ký hiệu ren của ren cần làm, không chọn theo con vít sẽ lắp sau.

Bàn ren tròn cho đồng thau VÖLKEL DIN 223 HSS

Tính năng và ứng dụng

Bàn ren tròn cho đồng thau cắt mới hoặc sửa ren ngoài trên bu lông, vít cấy, trục. Chọn theo ký hiệu ren của ren cần làm, không chọn theo con vít sẽ lắp sau.

Cách làm: tiện phôi đúng đường kính, vát mép đầu phôi. Kẹp bàn ren vào giá giữ, bôi dầu cắt. Giữ bàn ren vuông với trục phôi, xoay đều tay và thỉnh thoảng quay ngược để bẻ phoi.

Dùng kèm với

Bàn ren tròn lắp vào tay quay bàn ren VÖLKEL có lỗ khớp đường kính ngoài ghi trong bảng mã.

Cách chọn

Đọc ký hiệu ren, bước ren và cấp dung sai trên bản vẽ, rồi chọn mã cùng cỡ trong bảng.

Cỡ ren	Đường kính phôi	Đường kính ngoài	Mã
M 4 x 0.5	3,93 mm	20 mm	56206
M 5 x 0.5	4,93 mm	20 mm	56208
M 6 x 0.5	5,93 mm	20 mm	56211
M 6 x 0.75	5,9 mm	20 mm	56212
M 7 x 0.75	6,9 mm	25 mm	56214
M 8 x 0.5	7,93 mm	25 mm	56215
M 8 x 0.75	7,9 mm	25 mm	56216
M 8 x 1.0	7,83 mm	25 mm	56217
M 9 x 0.5	8,93 mm	25 mm	56218
M 9 x 0.75	8,9 mm	25 mm	56219
M 9 x 1.0	8,88 mm	25 mm	56220
M 10 x 0.5	9,93 mm	30 mm	56221
M 10 x 0.75	9,9 mm	30 mm	56222
M 10 x 1.0	9,88 mm	30 mm	56223
M 10 x 1.25	9,86 mm	30 mm	56224
M 11 x 1.0	10,88 mm	30 mm	56225
M 11 x 1.25	10,87 mm	30 mm	56226
M 12 x 0.5	11,93 mm	38 mm	56227
M 12 x 0.75	11,9 mm	38 mm	56228
M 12 x 1.0	11,88 mm	38 mm	56229
M 12 x 1.25	11,86 mm	38 mm	56230
M 12 x 1.5	11,85 mm	38 mm	56231
M 14 x 0.5	13,93 mm	38 mm	56236
M 14 x 0.75	13,9 mm	38 mm	56237
M 14 x 1.0	13,88 mm	38 mm	56238
M 14 x 1.25	13,86 mm	38 mm	56239
M 14 x 1.5	13,85 mm	38 mm	56240
M 15 x 0.75	14,9 mm	38 mm	56241
M 15 x 1.0	14,88 mm	38 mm	56242
M 15 x 1.5	14,85 mm	38 mm	56243
M 16 x 0.5	15,93 mm	45 mm	56244
M 16 x 0.75	15,9 mm	45 mm	56245
M 16 x 1.0	15,88 mm	45 mm	56246
M 16 x 1.25	15,86 mm	45 mm	56247
M 16 x 1.5	15,85 mm	45 mm	56248
M 17 x 1.0	16,88 mm	45 mm	56249
M 17 x 1.5	16,85 mm	45 mm	56250
M 18 x 0.5	17,93 mm	45 mm	56251
M 18 x 0.75	17,9 mm	45 mm	56252
M 18 x 1.0	17,88 mm	45 mm	56253
M 18 x 1.25	17,86 mm	45 mm	56254
M 18 x 1.5	17,85 mm	45 mm	56255
M 18 x 2.0	17,82 mm	45 mm	56256
M 20 x 0.5	19,93 mm	45 mm	56259
M 20 x 0.75	19,9 mm	45 mm	56260
M 20 x 1.0	19,88 mm	45 mm	56261
M 20 x 1.25	19,86 mm	45 mm	56262
M 20 x 1.5	19,85 mm	45 mm	56263
M 20 x 2.0	18,82 mm	45 mm	56264
M 22 x 0.5	21,93 mm	55 mm	56267
M 22 x 0.75	21,9 mm	55 mm	56268
M 22 x 1.0	21,88 mm	55 mm	56269
M 22 x 1.25	21,86 mm	55 mm	56270
M 22 x 1.5	21,85 mm	55 mm	56271
M 22 x 2.0	21,82 mm	55 mm	56272
M 24 x 0.5	23,93 mm	55 mm	56275
M 24 x 0.75	23,9 mm	55 mm	56276
M 24 x 1.0	23,88 mm	55 mm	56277
M 24 x 1.25	23,86 mm	55 mm	56278
M 24 x 1.5	23,85 mm	55 mm	56279
M 24 x 2.0	23,82 mm	55 mm	56280

Spesifikasi

Bàn ren tròn cắt và sửa ren ngoài
Ứng dụng: bu lông, vít cấy, trục ren
Ren hệ mét bước mịn, chiều phải
Thân tròn, rãnh thoát phoi, mặt vát dẫn hướng
Lắp trên tay quay bàn ren hoặc giá giữ
Yêu cầu phôi tiện đúng đường kính, vát mép đầu
Dùng dầu cắt, quay ngược định kỳ bẻ phoi
Giữ vuông góc trục phôi khi vào ren
Lĩnh vực: bảo trì, cơ khí chế tạo, khuôn gá
Phù hợp gia công đơn chiếc và loạt nhỏ
Quy cách giao hàng: 1 chiếc/mã

Daftar harga & Pemesanan

Seret untuk menyusun ulang

	Kode SKU	Harga (EUR)	Cấp dung sai ren	Kiểu ren	Size ren	Tiêu chuẩn DIN hoặc ISO	Vật liệu	Đường kính	Đường kính phôi
⋮⋮	56206	€32,28	6G	Hệ mét bước mịn, phải	M 4 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø20mm	3.93mm
⋮⋮	56208	€32,28	6G	Hệ mét bước mịn, phải	M 5 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø20mm	4.93mm
⋮⋮	56211	€32,28	6G	Hệ mét bước mịn, phải	M 6 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø20mm	5.93mm
⋮⋮	56212	€32,28	6G	Hệ mét bước mịn, phải	M 6 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø20mm	5.9mm
⋮⋮	56214	€34,91	6G	Hệ mét bước mịn, phải	M 7 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø25mm	6.9mm
⋮⋮	56215	€34,91	6G	Hệ mét bước mịn, phải	M 8 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø25mm	7.93mm
⋮⋮	56216	€34,91	6G	Hệ mét bước mịn, phải	M 8 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø25mm	7.9mm
⋮⋮	56217	€34,91	6G	Hệ mét bước mịn, phải	M 8 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø25mm	7.83mm
⋮⋮	56218	€38,37	6G	Hệ mét bước mịn, phải	M 9 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø25mm	8.93mm
⋮⋮	56219	€38,37	6G	Hệ mét bước mịn, phải	M 9 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø25mm	8.9mm
⋮⋮	56220	€38,37	6G	Hệ mét bước mịn, phải	M 9 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø25mm	8.88mm
⋮⋮	56221	€38,37	6G	Hệ mét bước mịn, phải	M 10 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø30mm	9.93mm
⋮⋮	56222	€38,37	6G	Hệ mét bước mịn, phải	M 10 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø30mm	9.9mm
⋮⋮	56223	€38,37	6G	Hệ mét bước mịn, phải	M 10 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø30mm	9.88mm
⋮⋮	56224	€38,37	6G	Hệ mét bước mịn, phải	M10x1.25	DIN 223 (DIN EN 22568)	HSS	Ø30mm	9.86mm
⋮⋮	56225	€38,37	6G	Hệ mét bước mịn, phải	M 11 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø30mm	10.88mm
⋮⋮	56226	€38,37	6G	Hệ mét bước mịn, phải	M 11 x 1.25	DIN 223 (DIN EN 22568)	HSS	Ø30mm	10.87mm
⋮⋮	56227	€55,27	6G	Hệ mét bước mịn, phải	M 12 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø38mm	11.93mm
⋮⋮	56228	€55,27	6G	Hệ mét bước mịn, phải	M 12 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø38mm	11.9mm
⋮⋮	56229	€55,27	6G	Hệ mét bước mịn, phải	M 12 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø38mm	11.88mm
⋮⋮	56230	€55,27	6G	Hệ mét bước mịn, phải	M12x1.25	DIN 223 (DIN EN 22568)	HSS	Ø38mm	11.86mm
⋮⋮	56231	€55,27	6G	Hệ mét bước mịn, phải	M12x1.5	DIN 223 (DIN EN 22568)	HSS	Ø38mm	11.85mm
⋮⋮	56236	€59,11	6G	Hệ mét bước mịn, phải	M 14 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø38mm	13.93mm
⋮⋮	56237	€59,11	6G	Hệ mét bước mịn, phải	M 14 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø38mm	13.9mm
⋮⋮	56238	€59,11	6G	Hệ mét bước mịn, phải	M 14 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø38mm	13.88mm
⋮⋮	56239	€59,11	6G	Hệ mét bước mịn, phải	M14x1.25	DIN 223 (DIN EN 22568)	HSS	Ø38mm	13.86mm
⋮⋮	56240	€59,11	6G	Hệ mét bước mịn, phải	M14x1.5	DIN 223 (DIN EN 22568)	HSS	Ø38mm	13.85mm
⋮⋮	56241	€59,11	6G	Hệ mét bước mịn, phải	M 15 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø38mm	14.9mm
⋮⋮	56242	€59,11	6G	Hệ mét bước mịn, phải	M 15 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø38mm	14.88mm
⋮⋮	56243	€59,11	6G	Hệ mét bước mịn, phải	M 15 x 1.5	DIN 223 (DIN EN 22568)	HSS	Ø38mm	14.85mm
⋮⋮	56244	€83,18	6G	Hệ mét bước mịn, phải	M 16 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø45mm	15.93mm
⋮⋮	56245	€83,18	6G	Hệ mét bước mịn, phải	M 16 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø45mm	15.9mm
⋮⋮	56246	€83,18	6G	Hệ mét bước mịn, phải	M 16 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø45mm	15.88mm
⋮⋮	56247	€83,18	6G	Hệ mét bước mịn, phải	M 16 x 1.25	DIN 223 (DIN EN 22568)	HSS	Ø45mm	15.86mm
⋮⋮	56248	€83,18	6G	Hệ mét bước mịn, phải	M16x1.5	DIN 223 (DIN EN 22568)	HSS	Ø45mm	15.85mm
⋮⋮	56249	€84,49	6G	Hệ mét bước mịn, phải	M 17 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø45mm	16.88mm
⋮⋮	56250	€84,49	6G	Hệ mét bước mịn, phải	M 17 x 1.5	DIN 223 (DIN EN 22568)	HSS	Ø45mm	16.85mm
⋮⋮	56251	€84,49	6G	Hệ mét bước mịn, phải	M 18 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø45mm	17.93mm
⋮⋮	56252	€84,49	6G	Hệ mét bước mịn, phải	M 18 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø45mm	17.9mm
⋮⋮	56253	€84,49	6G	Hệ mét bước mịn, phải	M 18 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø45mm	17.88mm
⋮⋮	56254	€84,49	6G	Hệ mét bước mịn, phải	M 18 x 1.25	DIN 223 (DIN EN 22568)	HSS	Ø45mm	17.86mm
⋮⋮	56255	€84,49	6G	Hệ mét bước mịn, phải	M18x1.5	DIN 223 (DIN EN 22568)	HSS	Ø45mm	17.85mm
⋮⋮	56256	€84,49	6G	Hệ mét bước mịn, phải	M 18 x 2.0	DIN 223 (DIN EN 22568)	HSS	Ø45mm	17.82mm
⋮⋮	56259	€87,89	6G	Hệ mét bước mịn, phải	M 20 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø45mm	19.93mm
⋮⋮	56260	€87,89	6G	Hệ mét bước mịn, phải	M 20 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø45mm	19.9mm
⋮⋮	56261	€87,89	6G	Hệ mét bước mịn, phải	M 20 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø45mm	19.88mm
⋮⋮	56262	€87,89	6G	Hệ mét bước mịn, phải	M 20 x 1.25	DIN 223 (DIN EN 22568)	HSS	Ø45mm	19.86mm
⋮⋮	56263	€87,89	6G	Hệ mét bước mịn, phải	M20x1.5	DIN 223 (DIN EN 22568)	HSS	Ø45mm	19.85mm
⋮⋮	56264	€87,89	6G	Hệ mét bước mịn, phải	M 20 x 2.0	DIN 223 (DIN EN 22568)	HSS	Ø45mm	18.82mm
⋮⋮	56267	€122,43	6G	Hệ mét bước mịn, phải	M 22 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø55mm	21.93mm
⋮⋮	56268	€122,43	6G	Hệ mét bước mịn, phải	M 22 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø55mm	21.9mm
⋮⋮	56269	€122,43	6G	Hệ mét bước mịn, phải	M 22 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø55mm	21.88mm
⋮⋮	56270	€122,43	6G	Hệ mét bước mịn, phải	M 22 x 1.25	DIN 223 (DIN EN 22568)	HSS	Ø55mm	21.86mm
⋮⋮	56271	€122,43	6G	Hệ mét bước mịn, phải	M22x1.5	DIN 223 (DIN EN 22568)	HSS	Ø55mm	21.85mm
⋮⋮	56272	€122,43	6G	Hệ mét bước mịn, phải	M 22 x 2.0	DIN 223 (DIN EN 22568)	HSS	Ø55mm	21.82mm
⋮⋮	56275	€137,14	6G	Hệ mét bước mịn, phải	M 24 x 0.5	DIN 223 (DIN EN 22568)	HSS	Ø55mm	23.93mm
⋮⋮	56276	€137,14	6G	Hệ mét bước mịn, phải	M 24 x 0.75	DIN 223 (DIN EN 22568)	HSS	Ø55mm	23.9mm
⋮⋮	56277	€137,14	6G	Hệ mét bước mịn, phải	M 24 x 1.0	DIN 223 (DIN EN 22568)	HSS	Ø55mm	23.88mm
⋮⋮	56278	€137,14	6G	Hệ mét bước mịn, phải	M 24 x 1.25	DIN 223 (DIN EN 22568)	HSS	Ø55mm	23.86mm
⋮⋮	56279	€137,14	6G	Hệ mét bước mịn, phải	M24x1.5	DIN 223 (DIN EN 22568)	HSS	Ø55mm	23.85mm
⋮⋮	56280	€137,14	6G	Hệ mét bước mịn, phải	M 24 x 2.0	DIN 223 (DIN EN 22568)	HSS	Ø55mm	23.82mm
