Cặp mũi taro máy ngắn Form C và mũi doa TwinBox VÖLKEL HSS-G, ren ống côn NPT 1/16 – 2"

★ 0.0 (0 समीक्षाएं)

बिक गया: 0

व्यूज़: 0

से आयातित: जर्मनी

मूल: जर्मनी

Cặp mũi taro máy ngắn Form C và mũi doa TwinBox VÖLKEL HSS-G. Dòng này gồm 10 cỡ, ren ống côn NPT 1/16 – 2". Chuẩn DIN. Vật liệu HSS-G. Theo hãng, dòng này dùng được cho cả lỗ suốt lẫn lỗ mù. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Mỗi mã giao một chiếc.

SKU: 6359x

10 वेरिएंट

€97.38 - €1,173.24

स्टॉक स्थिति: SKU के अनुसार भिन्न

सांकेतिक मूल्य

विवरण

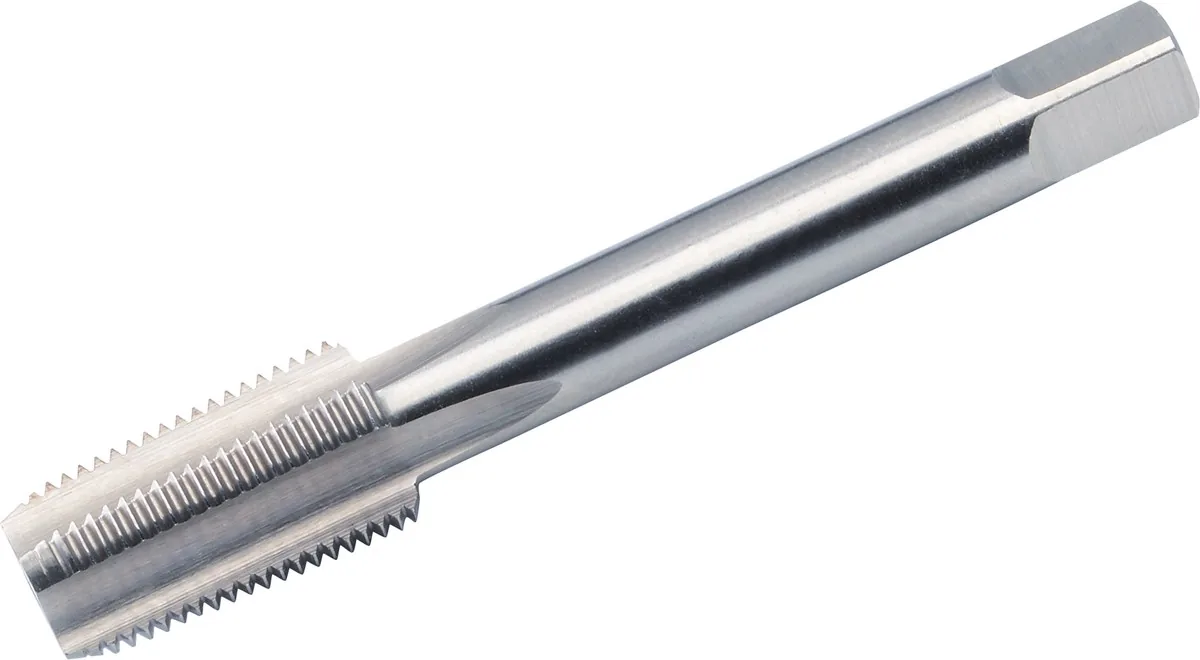

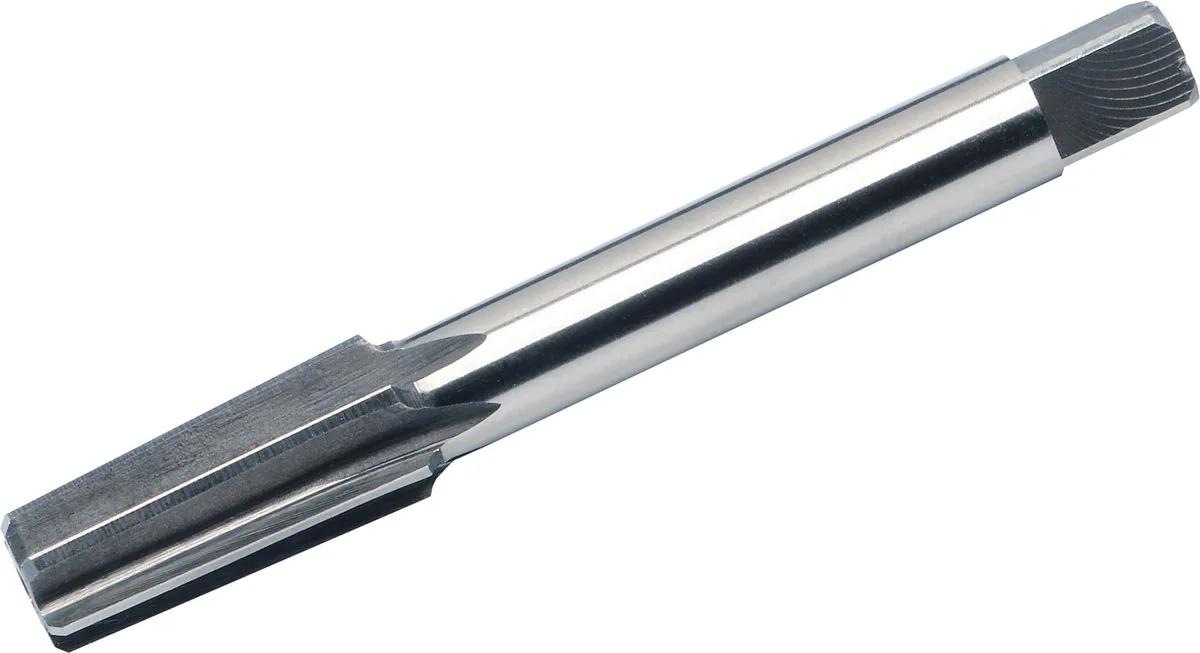

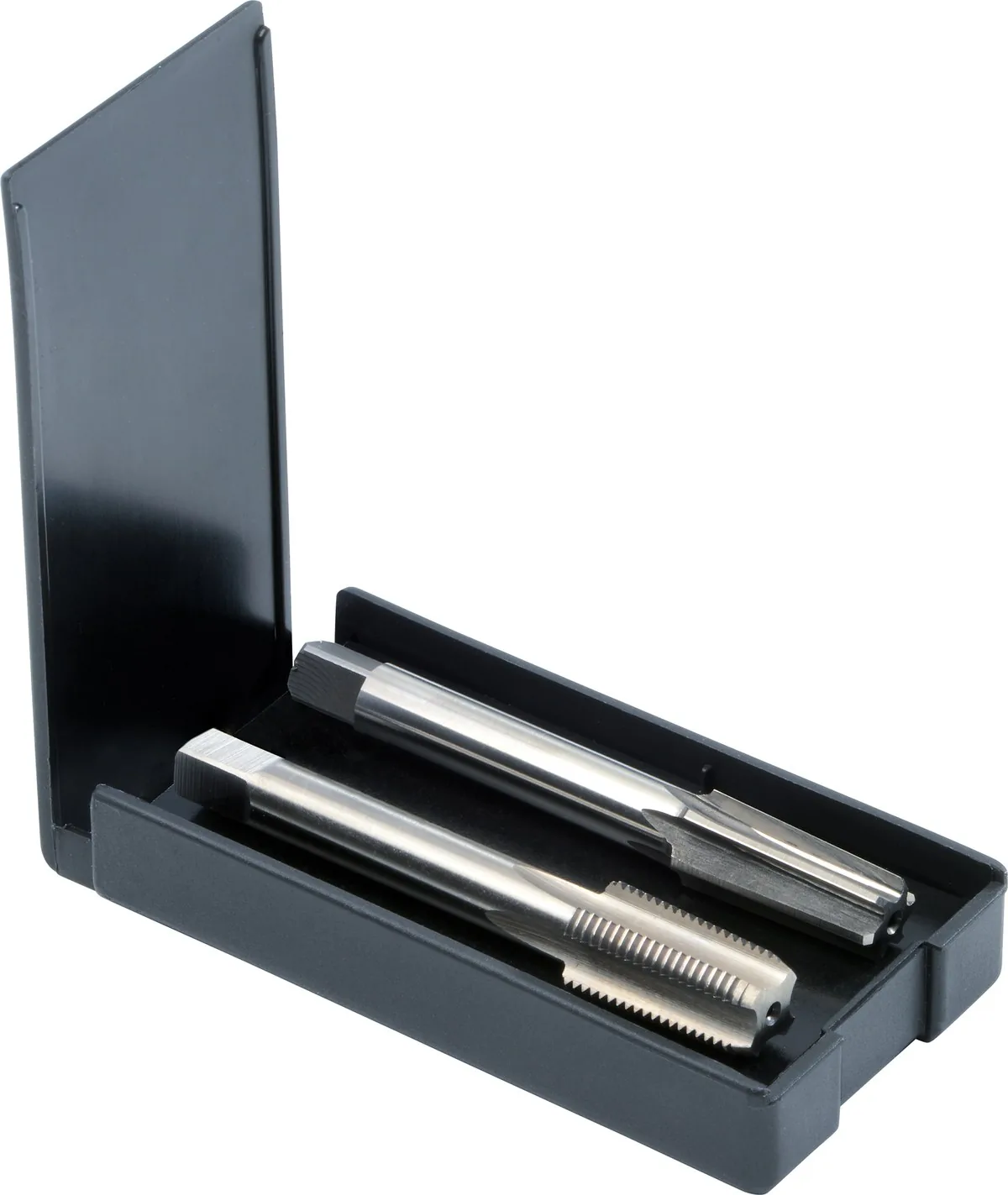

Cặp mũi taro máy ngắn Form C và mũi doa TwinBox VÖLKEL HSS-G là dòng cặp mũi taro máy và mũi khoan của hãng VÖLKEL, Đức. Dòng này tạo ren trong cho ren ống côn NPT, cỡ 1/16 – 2". Họ này gồm 10 mã, mã hãng từ 63590 đến 63599, mỗi mã một cỡ ren. Mỗi hộp TwinBox gồm một mũi taro máy và một mũi khoan mồi đúng cỡ lỗ cho ren đó. Có sẵn cả hai trong một hộp nên không phải tra bảng hay đi tìm mũi khoan lỗ mồi riêng. Taro máy chạy trên máy khoan, máy taro hoặc trung tâm gia công, cắt ren trong một lượt. Theo hãng, dòng này dùng được cho cả lỗ suốt lẫn lỗ mù. Dụng cụ làm theo chuẩn DIN, vật liệu HSS-G. Cấp dung sai ren: Trung bình.

Bảng mã ở cuối bài ghi đủ cỡ ren, lỗ khoan mồi, chiều dài tổng, chiều dài ren và chuôi của từng mã. Chọn mã theo đúng ký hiệu ren, bước ren và chiều ren trên bản vẽ. Sai bước ren thì ren hỏng ngay từ vòng đầu. Lỗ khoan mồi quá nhỏ làm mũi taro bó và dễ gãy. Lỗ quá lớn thì ren cạn, mối ghép yếu. Vì vậy hãy khoan lỗ mồi theo đúng số của mã đã chọn, rồi vát mép miệng lỗ trước khi taro. Mỗi mã giao một chiếc, kèm mã EAN của hãng khi hãng có công bố. Dòng này dùng trong bảo trì, cơ khí chế tạo, làm khuôn gá và gia công loạt nhỏ. Thông số trong bảng lấy theo dữ liệu hãng công bố cho từng mã.

Cặp mũi taro máy ngắn Form C và mũi doa TwinBox VÖLKEL HSS-G

Tính năng và ứng dụng

Form C có phần vát ngắn 2 đến 3 vòng ren, cắt được ren tới gần đáy lỗ mù.

Khoan lỗ mồi đúng đường kính ghi trong bảng mã, rồi vát mép miệng lỗ. Bôi dầu cắt hợp với vật liệu chi tiết. Giữ mũi taro thẳng trục với lỗ ngay từ vòng đầu.

Trên máy, giữ bước tiến khớp với bước ren và tốc độ quay ổn định. Dùng đầu kẹp taro có bù dọc trục khi máy không đồng bộ được bước tiến. Theo dõi mô men cắt để biết sớm khi mũi mòn.

Taro xong thì làm sạch phoi trong lỗ và kiểm ren bằng dưỡng hoặc vít mẫu trước khi lắp.

Dùng kèm với

Lỗ ren làm xong kiểm bằng dưỡng kiểm ren trong VÖLKEL cùng hệ ren và cấp dung sai.

Cách chọn

Đọc ký hiệu ren, bước ren và cấp dung sai trên bản vẽ, rồi chọn mã cùng cỡ trong bảng. Khoan lỗ mồi theo cột lỗ khoan mồi của mã đó.

Cỡ ren	Lỗ khoan mồi	Dài tổng	Chiều dài ren	Chuôi	Chuôi vuông	Mã
NPT 1/16 x 27	6,3 mm	65 mm	19 mm	7 mm	5,5 mm	63590
NPT 1/8 x 27	8,5 mm	65 mm	19 mm	7 mm	5,5 mm	63591
NPT 1/4 x 18	11,2 mm	70 mm	25 mm	11 mm	9 mm	63592
NPT 3/8 x 18	14,5 mm	75 mm	26 mm	12 mm	9 mm	63593
NPT 1/2 x 14	18 mm	80 mm	31 mm	16 mm	12 mm	63594
NPT 3/4 x 14	23 mm	100 mm	33 mm	20 mm	16 mm	63595
NPT 1" x 11.5	29 mm	110 mm	38 mm	25 mm	20 mm	63596
NPT 1.1/4 x 11.5	44 mm	125 mm	41 mm	32 mm	24 mm	63597
NPT 1.1/2 x 11.5	44 mm	140 mm	42 mm	36 mm	29 mm	63598
NPT 2" x 11.5	56 mm	160 mm	44 mm	36 mm	29 mm	63599

विनिर्देश

Bộ đôi TwinBox: một mũi taro máy, một mũi khoan mồi
Mũi khoan mồi đúng đường kính lỗ cho ren tương ứng
Tạo ren trong hệ ren ống côn NPT
Gia công lỗ suốt và lỗ mù
Chế tạo theo tiêu chuẩn DIN
Chuôi trụ có vuông truyền mô men
Cấp dung sai ren: trung bình
Cắt ren một lượt, không cần bộ taro nhiều cấp
Dùng trên máy khoan, máy taro, trung tâm gia công
Tương thích đầu kẹp taro có bù dọc trục
Ứng dụng: bảo trì, cơ khí chế tạo, khuôn gá
Phù hợp gia công loạt nhỏ và sửa chữa
Khuyến nghị dùng dầu cắt hợp vật liệu chi tiết
Kiểm tra ren sau gia công bằng dưỡng kiểm ren trong
Quy cách giao hàng: một chiếc mỗi mã

मूल्य सूची और ऑर्डरिंग

पुनः क्रमित करने के लिए खींचें

	SKU कोड	कीमत (EUR)	Chiều dài lưỡi	Chuôi vuông	Cấp dung sai ren	Dài tổng	Kiểu ren	Size ren	Tiêu chuẩn DIN hoặc ISO	Vật liệu	Đường kính chuôi	Đường kính lỗ khoan (mm)	Ứng dụng
⋮⋮	63590	€97.38	19mm	5.5mm	Trung bình	65mm	Ống côn NPT, phải	NPT 1/16 x 27	DIN	HSS G	7mm	6,3 mm	Lỗ suốt và lỗ mù
⋮⋮	63591	€120.37	19mm	5.5mm	Trung bình	65mm	Ống côn NPT, phải	NPT 1/8 x 27	DIN	HSS G	7mm	8,5 mm	Lỗ suốt và lỗ mù
⋮⋮	63592	€147.40	25mm	9mm	Trung bình	70mm	Ống côn NPT, phải	NPT 1/4 x 18	DIN	HSS G	11mm	11,2 mm	Lỗ suốt và lỗ mù
⋮⋮	63593	€173.25	26mm	9mm	Trung bình	75mm	Ống côn NPT, phải	NPT 3/8 x 18	DIN	HSS G	12mm	14,5 mm	Lỗ suốt và lỗ mù
⋮⋮	63594	€228.58	31mm	12mm	Trung bình	80mm	Ống côn NPT, phải	NPT 1/2 x 14	DIN	HSS G	16mm	18 mm	Lỗ suốt và lỗ mù
⋮⋮	63595	€285.18	33mm	16mm	Trung bình	100mm	Ống côn NPT, phải	NPT 3/4 x 14	DIN	HSS G	20mm	23 mm	Lỗ suốt và lỗ mù
⋮⋮	63596	€404.15	38mm	20mm	Trung bình	110mm	Ống côn NPT, phải	NPT 1" x 11.5	DIN	HSS G	25mm	29 mm	Lỗ suốt và lỗ mù
⋮⋮	63597	€544.42	41mm	24mm	Trung bình	125mm	Ống côn NPT, phải	NPT 1.1/4 x 11.5	DIN	HSS G	32mm	44 mm	Lỗ suốt và lỗ mù
⋮⋮	63598	€670.17	42mm	29mm	Trung bình	140mm	Ống côn NPT, phải	NPT 1.1/2 x 11.5	DIN	HSS G	36mm	44 mm	Lỗ suốt và lỗ mù
⋮⋮	63599	€1,173.24	44mm	29mm	Trung bình	160mm	Ống côn NPT, phải	NPT 2" x 11.5	DIN	HSS G	36mm	56 mm	Lỗ suốt và lỗ mù
